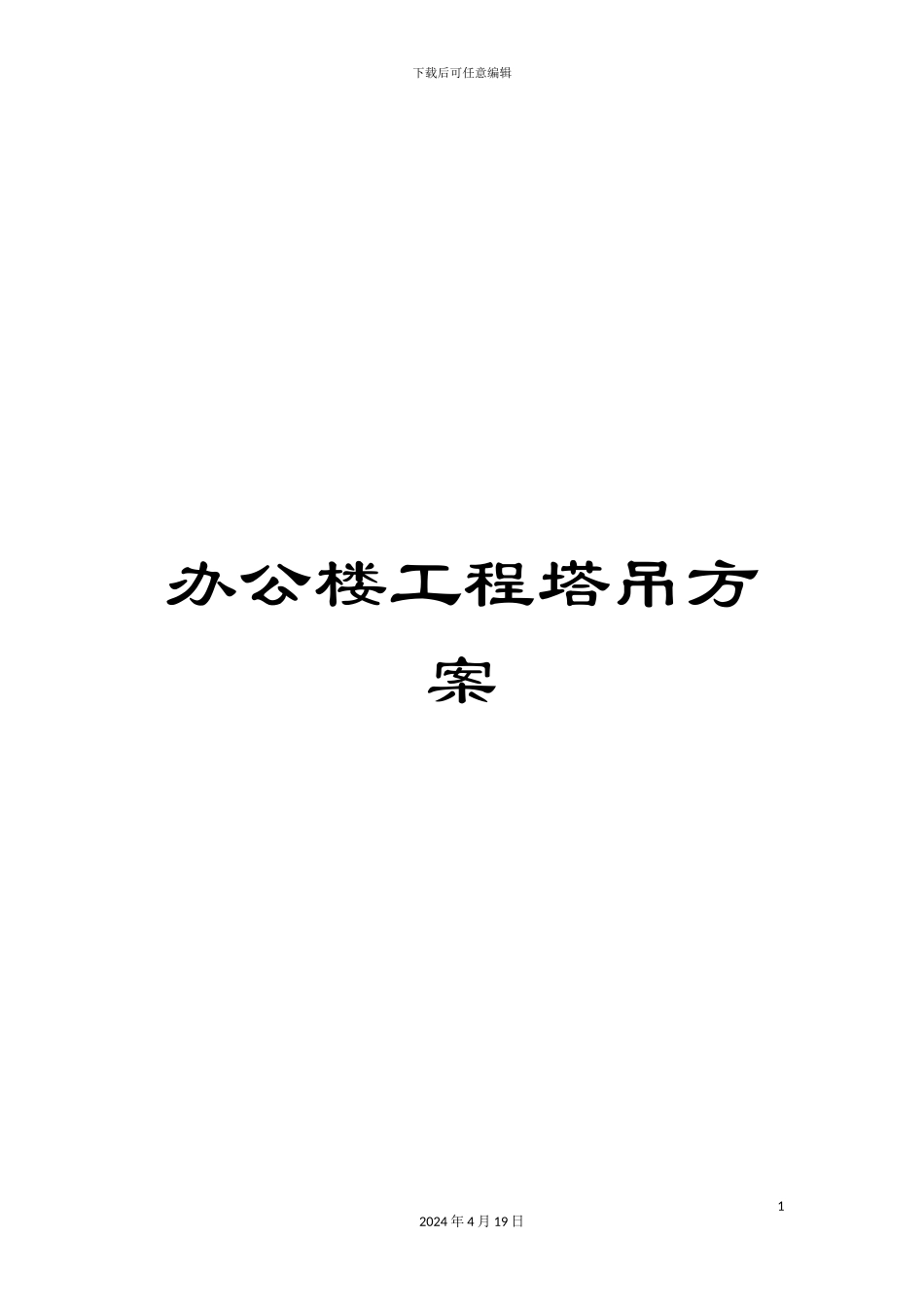

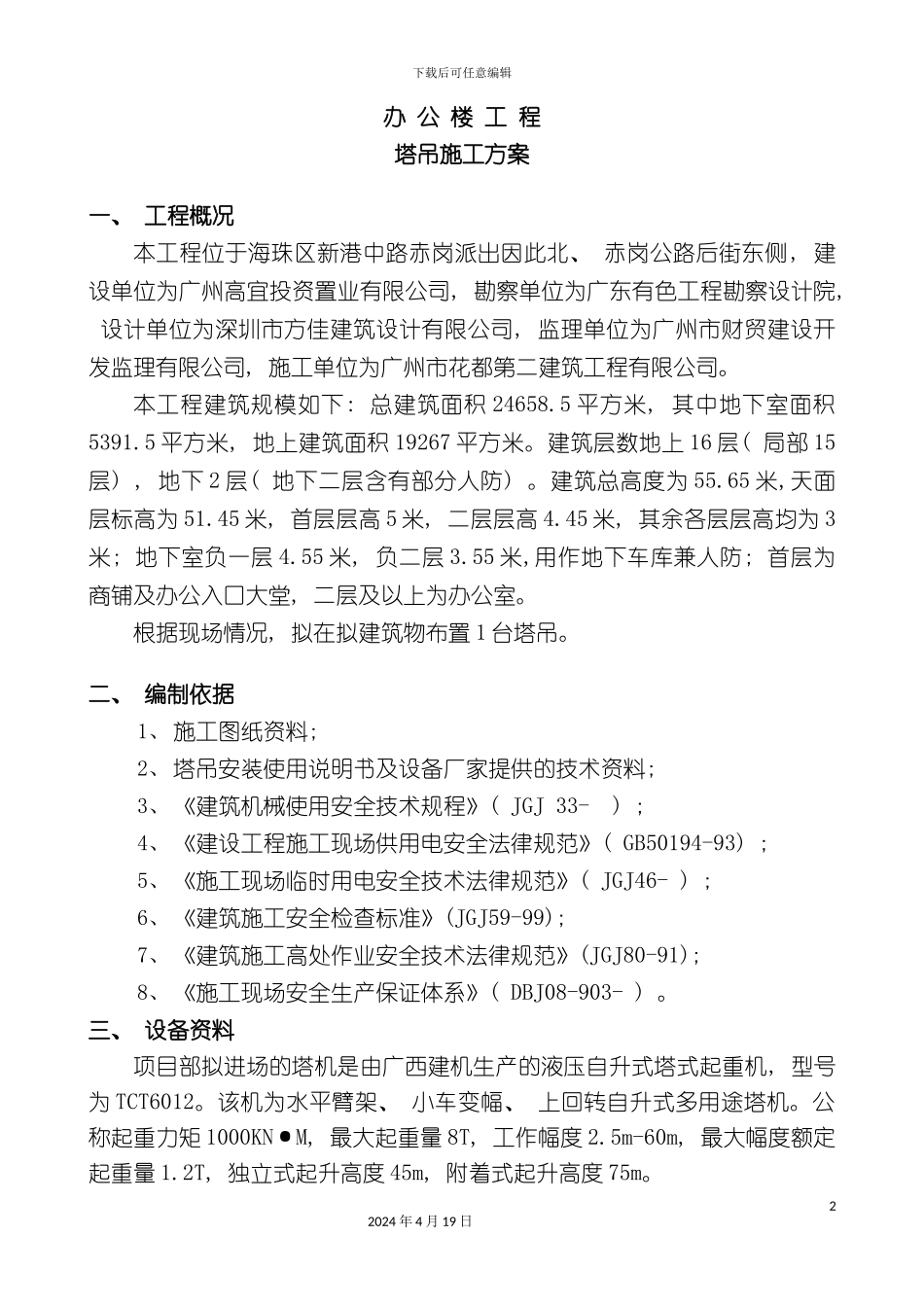

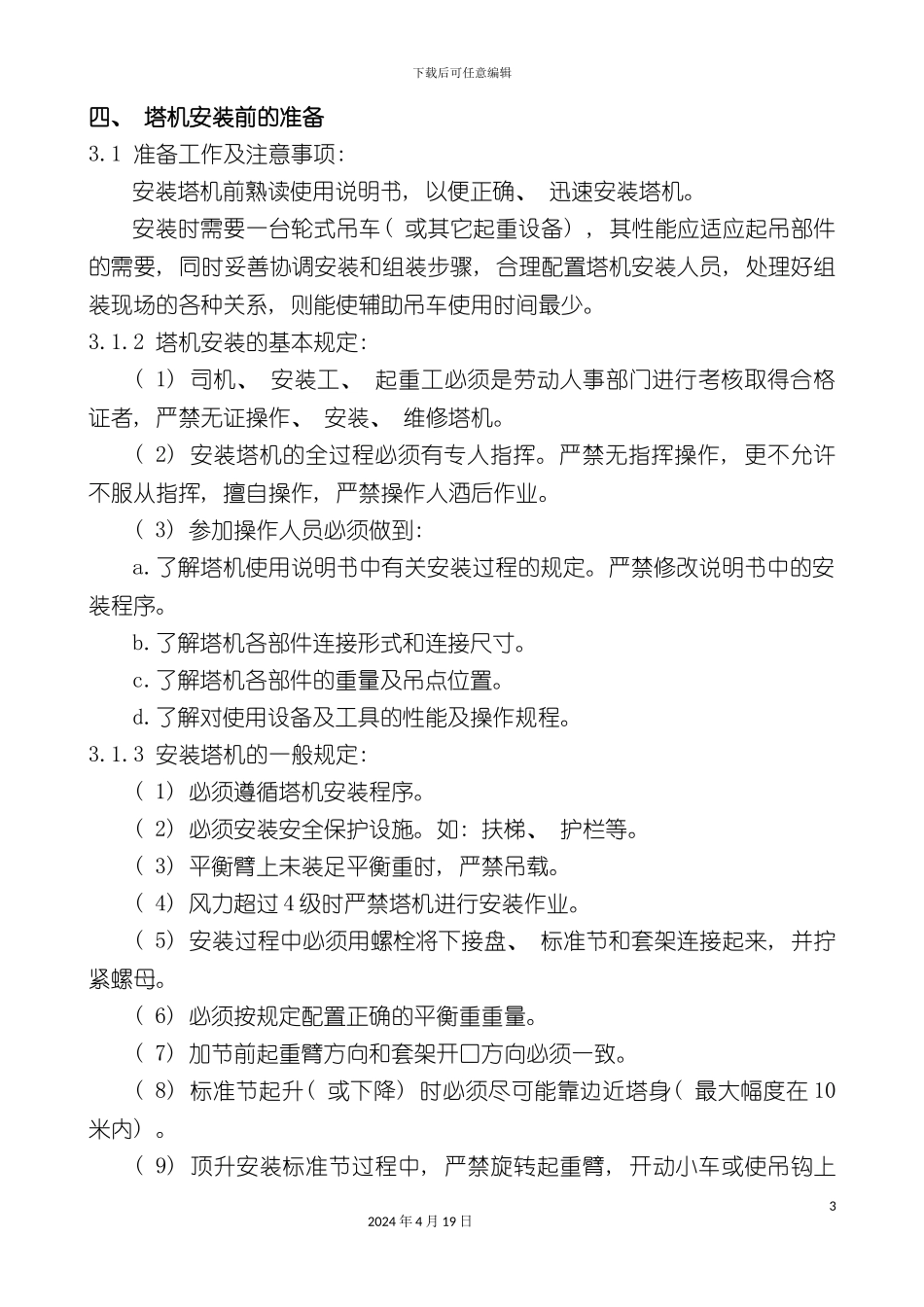

下载后可任意编辑办公楼工程塔吊方案12024 年 4 月 19 日下载后可任意编辑办 公 楼 工 程塔吊施工方案一、 工程概况本工程位于海珠区新港中路赤岗派出因此北、 赤岗公路后街东侧, 建设单位为广州高宜投资置业有限公司, 勘察单位为广东有色工程勘察设计院, 设计单位为深圳市方佳建筑设计有限公司, 监理单位为广州市财贸建设开发监理有限公司, 施工单位为广州市花都第二建筑工程有限公司。本工程建筑规模如下: 总建筑面积 24658.5 平方米, 其中地下室面积5391.5 平方米, 地上建筑面积 19267 平方米。建筑层数地上 16 层( 局部 15层) , 地下 2 层( 地下二层含有部分人防) 。建筑总高度为 55.65 米,天面层标高为 51.45 米, 首层层高 5 米, 二层层高 4.45 米, 其余各层层高均为 3米; 地下室负一层 4.55 米, 负二层 3.55 米,用作地下车库兼人防; 首层为商铺及办公入口大堂, 二层及以上为办公室。根据现场情况, 拟在拟建筑物布置 1 台塔吊。二、 编制依据1、 施工图纸资料; 2、 塔吊安装使用说明书及设备厂家提供的技术资料; 3、 《建筑机械使用安全技术规程》( JGJ 33- ) ; 4、 《建设工程施工现场供用电安全法律规范》( GB50194-93) ; 5、 《施工现场临时用电安全技术法律规范》( JGJ46- ) ; 6、 《建筑施工安全检查标准》(JGJ59-99); 7、 《建筑施工高处作业安全技术法律规范》(JGJ80-91); 8、 《施工现场安全生产保证体系》( DBJ08-903- ) 。三、 设备资料项目部拟进场的塔机是由广西建机生产的液压自升式塔式起重机, 型号为 TCT6012。该机为水平臂架、 小车变幅、 上回转自升式多用途塔机。公称起重力矩 1000KN·M, 最大起重量 8T, 工作幅度 2.5m-60m, 最大幅度额定起重量 1.2T, 独立式起升高度 45m, 附着式起升高度 75m。22024 年 4 月 19 日下载后可任意编辑四、 塔机安装前的准备3.1 准备工作及注意事项: 安装塔机前熟读使用说明书, 以便正确、 迅速安装塔机。安装时需要一台轮式吊车( 或其它起重设备) , 其性能应适应起吊部件的需要, 同时妥善协调安装和组装步骤, 合理配置塔机安装人员, 处理好组装现场的各种关系, 则能使辅助吊车使用时间最少。3.1.2 塔机安装的基本规定: ( 1) 司机、 安装工、 起重工必须是劳动人事部门进行考核取得合格证者, 严禁无证操作、 安装、 维修塔机。( 2) 安装塔机的全过程必须...
