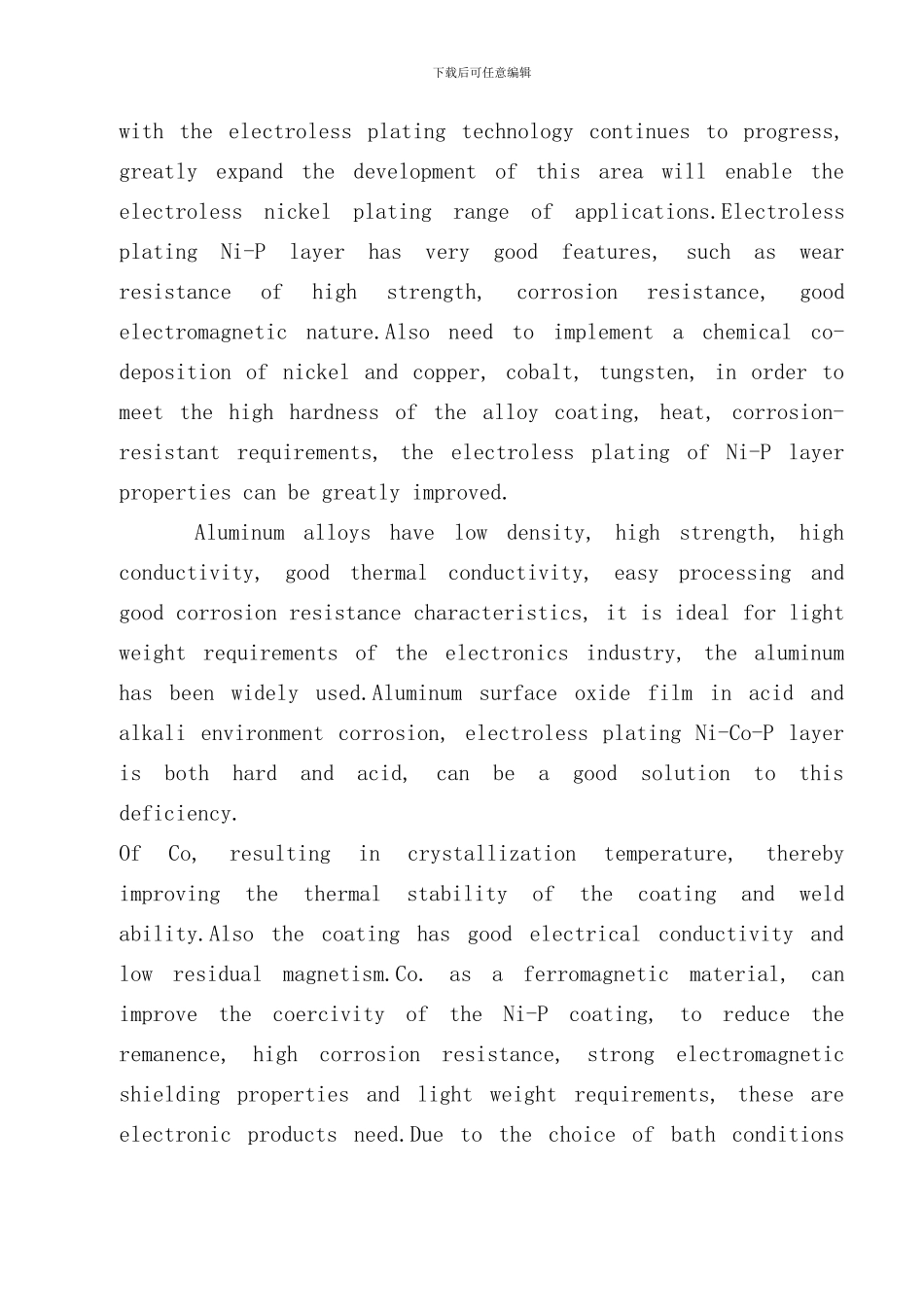

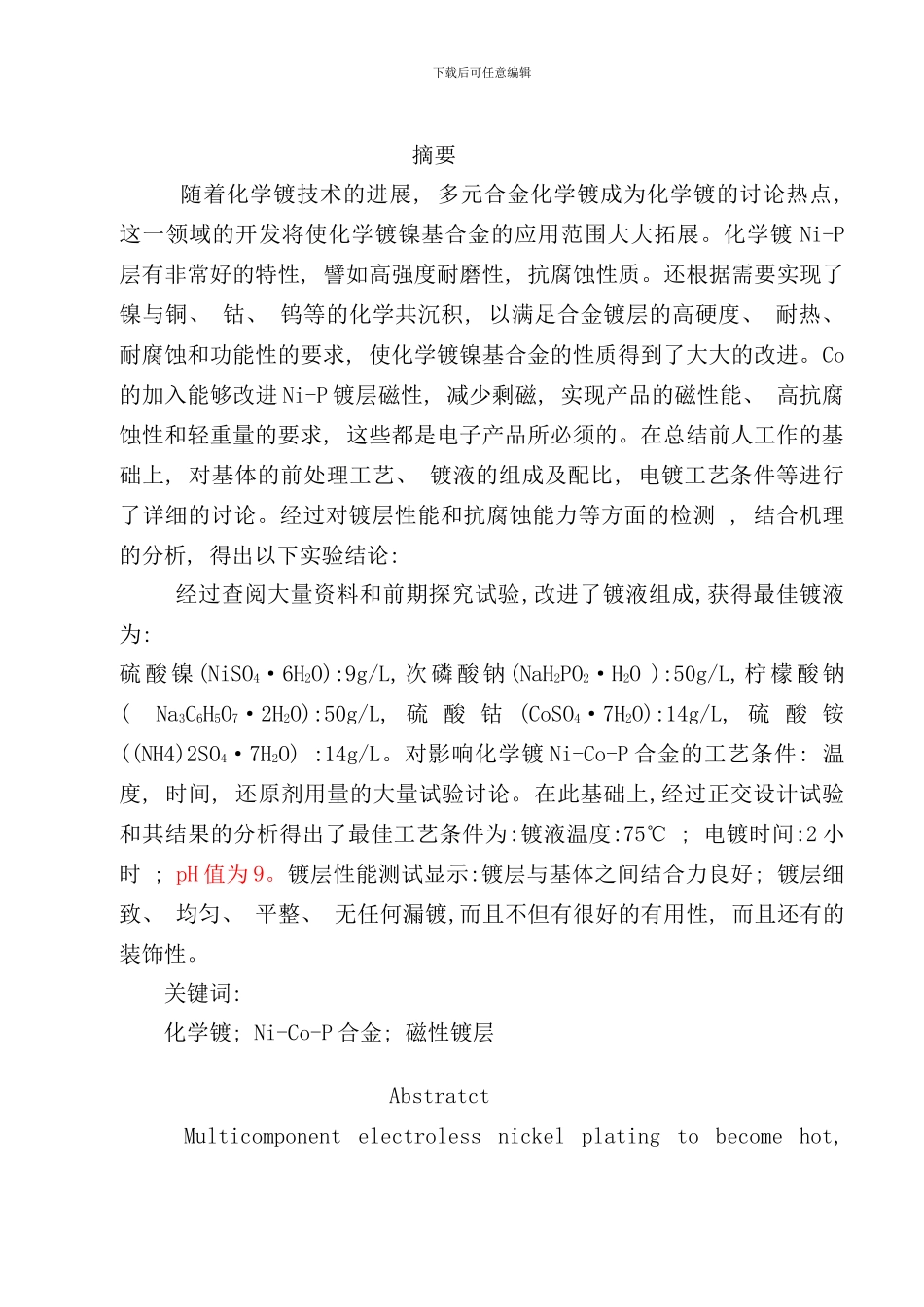

下载后可任意编辑 摘要 随着化学镀技术的进展, 多元合金化学镀成为化学镀的讨论热点, 这一领域的开发将使化学镀镍基合金的应用范围大大拓展。化学镀 Ni-P层有非常好的特性, 譬如高强度耐磨性, 抗腐蚀性质。还根据需要实现了镍与铜、 钴、 钨等的化学共沉积, 以满足合金镀层的高硬度、 耐热、 耐腐蚀和功能性的要求, 使化学镀镍基合金的性质得到了大大的改进。Co的加入能够改进 Ni-P 镀层磁性, 减少剩磁, 实现产品的磁性能、 高抗腐蚀性和轻重量的要求, 这些都是电子产品所必须的。在总结前人工作的基础上, 对基体的前处理工艺、 镀液的组成及配比, 电镀工艺条件等进行了详细的讨论。经过对镀层性能和抗腐蚀能力等方面的检测 , 结合机理的分析, 得出以下实验结论: 经过查阅大量资料和前期探究试验,改进了镀液组成,获得最佳镀液为:硫 酸 镍 (NiSO4·6H2O):9g/L, 次 磷 酸 钠 (NaH2PO2·H2O ):50g/L, 柠 檬 酸 钠( Na3C6H5O7·2H2O):50g/L, 硫 酸 钴 (CoSO4·7H2O):14g/L, 硫 酸 铵((NH4)2SO4·7H2O) :14g/L。对影响化学镀 Ni-Co-P 合金的工艺条件: 温度, 时间, 还原剂用量的大量试验讨论。在此基础上,经过正交设计试验和其结果的分析得出了最佳工艺条件为:镀液温度:75℃ ; 电镀时间:2 小时 ; pH 值为 9。镀层性能测试显示:镀层与基体之间结合力良好; 镀层细致、 均匀、 平整、 无任何漏镀,而且不但有很好的有用性, 而且还有的装饰性。关键词: 化学镀; Ni-Co-P 合金; 磁性镀层 Abstratct Multicomponent electroless nickel plating to become hot, 下载后可任意编辑with the electroless plating technology continues to progress, greatly expand the development of this area will enable the electroless nickel plating range of applications.Electroless plating Ni-P layer has very good features, such as wear resistance of high strength, corrosion resistance, good electromagnetic nature.Also need to implement a chemical co-deposition of nickel and copper, cobalt, tungsten, in order to meet the high hardness of the alloy coating, heat, corrosion-resistant requirements, the electroless plating of Ni-P layer properties can be greatly impro...
