化粪池深基坑支护方案样本

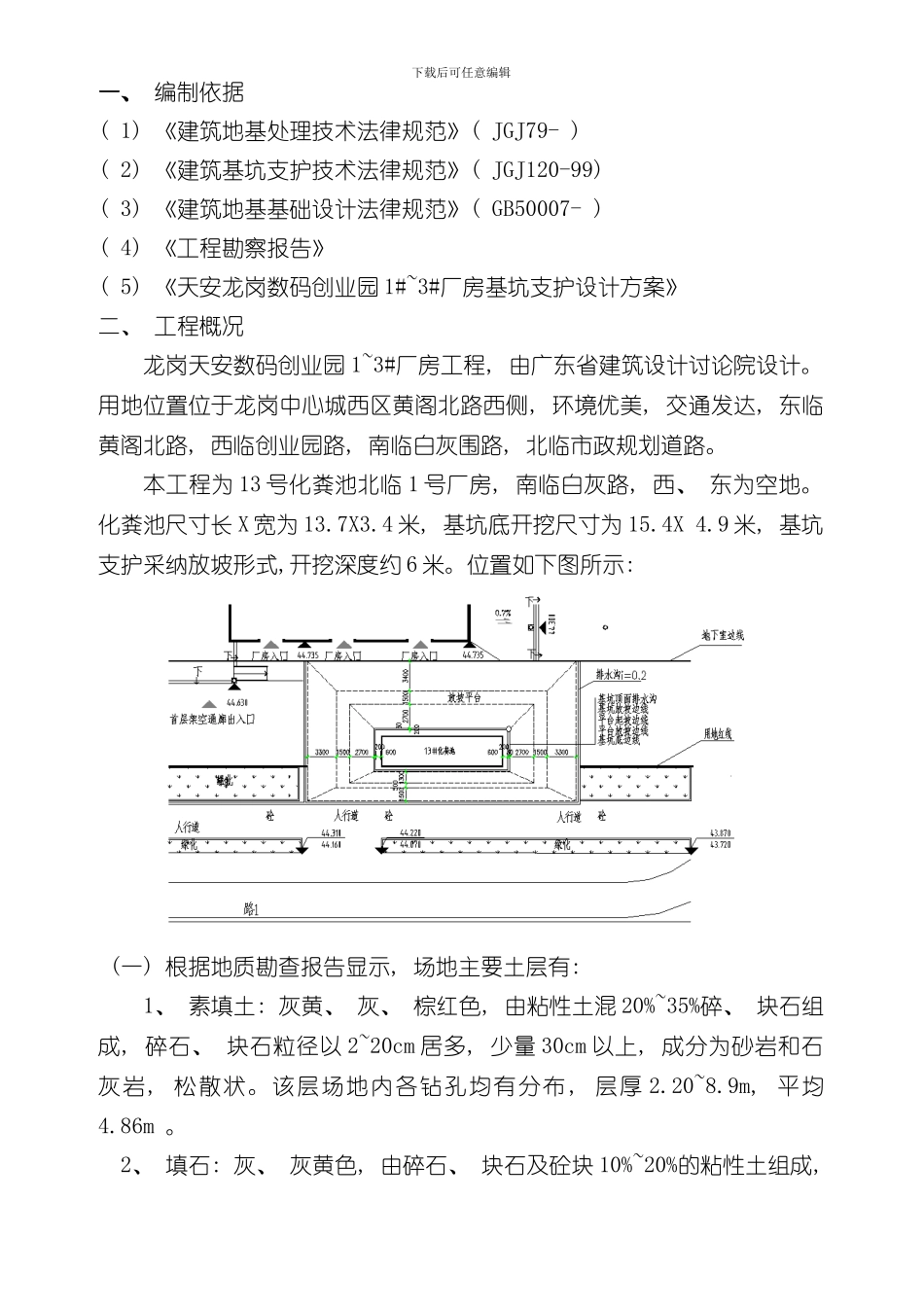

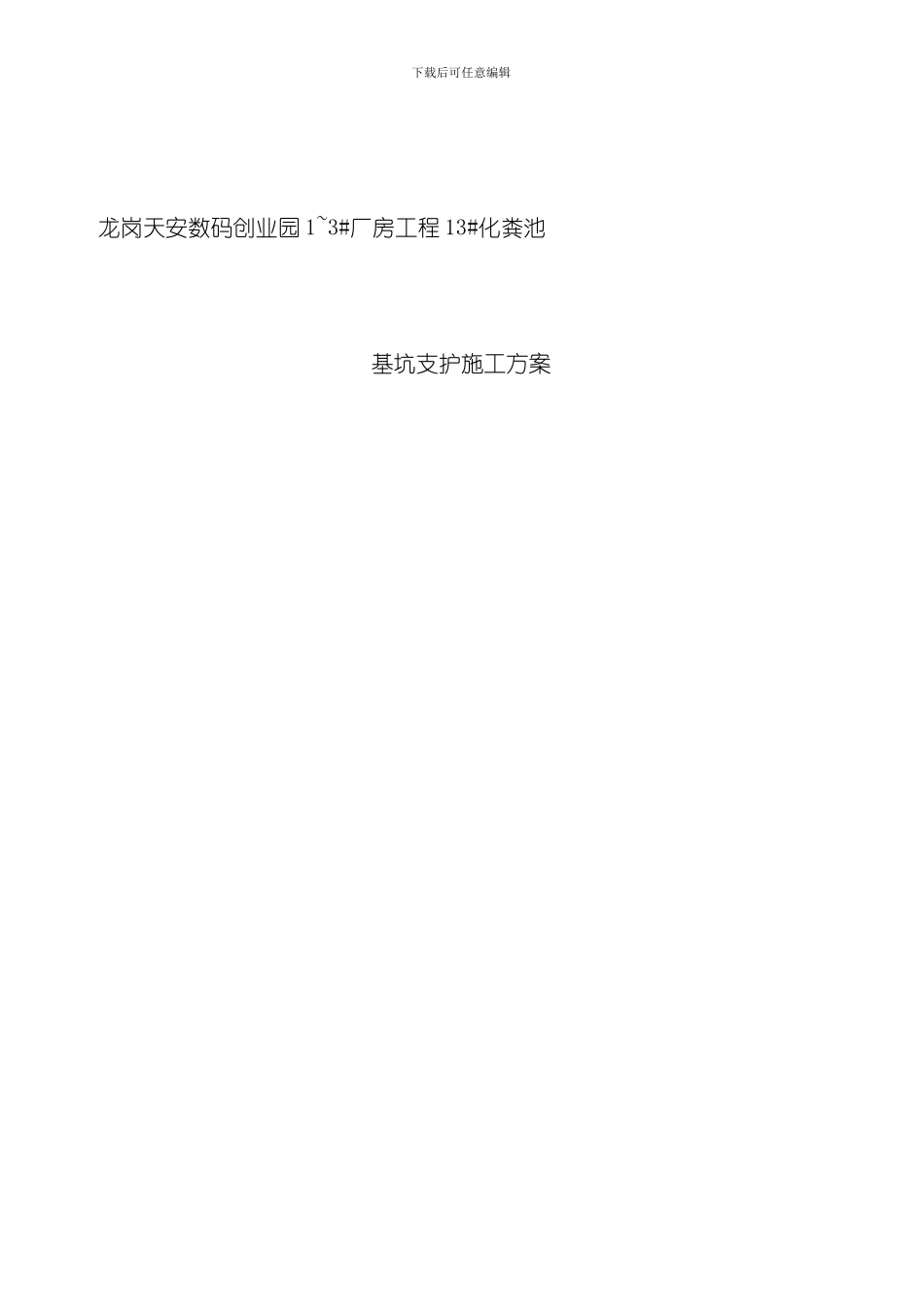

下载后可任意编辑 龙岗天安数码创业园 1~3#厂房工程 13#化粪池基坑支护施工方案下载后可任意编辑一、 编制依据( 1) 《建筑地基处理技术法律规范》( JGJ79- ) ( 2) 《建筑基坑支护技术法律规范》( JGJ120-99) ( 3) 《建筑地基基础设计法律规范》( GB50007- ) ( 4) 《工程勘察报告》( 5) 《天安龙岗数码创业园 1#~3#厂房基坑支护设计方案》二、 工程概况龙岗天安数码创业园 1~3#厂房工程, 由广东省建筑设计讨论院设计。用地位置位于龙岗中心城西区黄阁北路西侧, 环境优美, 交通发达, 东临黄阁北路, 西临创业园路, 南临白灰围路, 北临市政规划道路。本工程为 13 号化粪池北临 1 号厂房, 南临白灰路, 西、 东为空地。化粪池尺寸长 X 宽为 13.7X3.4 米, 基坑底开挖尺寸为 15.4X 4.9 米, 基坑支护采纳放坡形式,开挖深度约 6 米。位置如下图所示: (一) 根据地质勘查报告显示, 场地主要土层有: 1、 素填土: 灰黄、 灰、 棕红色, 由粘性土混 20%~35%碎、 块石组成, 碎石、 块石粒径以 2~20cm 居多, 少量 30cm 以上, 成分为砂岩和石灰岩, 松散状。该层场地内各钻孔均有分布, 层厚 2.20~8.9m, 平均4.86m 。 2、 填石: 灰、 灰黄色, 由碎石、 块石及砼块 10%~20%的粘性土组成, 下载后可任意编辑碎石、 块石粒径为 5~30cm, 松散。 3、 淤泥质土: 灰、 灰黑色, 软塑, 含腐殖质。该层于 JK21 和 JK22钻孔中见有分布, 层厚 0.80~2.60m, 平均 1.70m, 层顶埋深 6.00~8.90m, 层顶标高 36.39~38.71m。 4、 含碎石粉质粘土: 灰黄、 棕红色, 上部可塑, 下部软塑, 含碎岩碎块石 20%~35%, 局部其含量较高, 碎块石呈次棱角~浑圆状, 粒径3~20cm, 局部为粉土。进行标准贯入试验 15 次, 击数 2~8 击, 平均 5.4 击。5、 细沙: 灰黑、 灰白色, 松散, 含粘性土 20%~30%。进行标准贯入实验1 次, 击数 4 击。 6、 砂质粘性土: 黄、 灰黄、 棕红色, 软塑~可塑, 含石灰岩碎屑20%~30%, 局部夹中风化石灰岩块。进行标准贯入试验 6 次, 击数 3~7 击, 平均 4.5 击。下石炭统大塘阶沉积岩 ( 二) 地下水位情况 本场地地下水有孔隙潜水和岩溶裂隙承压水( 岩溶水) , 其中孔隙潜水赋存于人工填土层和第四系冲洪积层的孔隙中, 水量较贫乏, 透水性较差; 灰岩岩溶裂隙水依岩溶发育程度的差异具有不均匀性, 熔岩裂隙和溶洞发育及...
