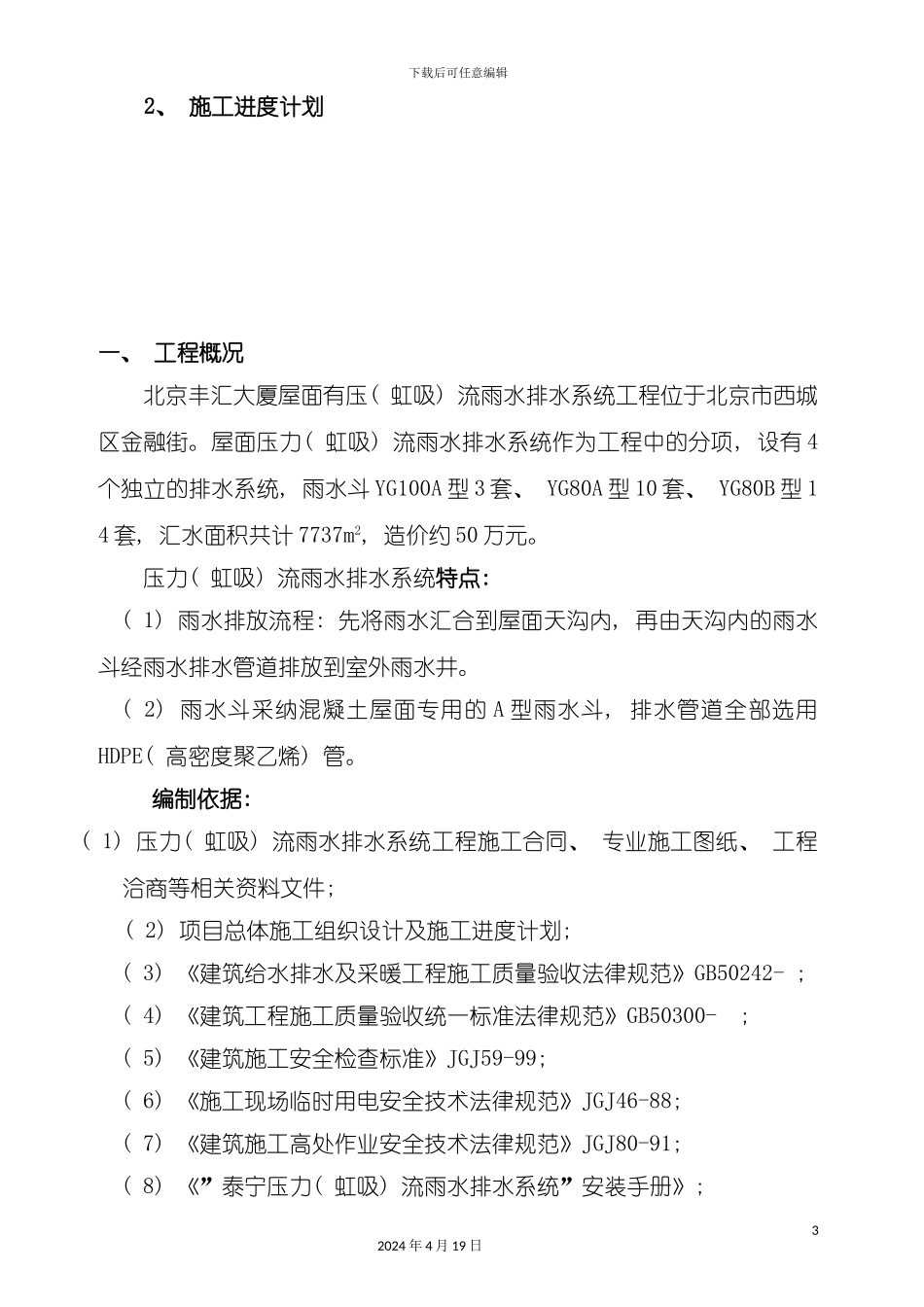

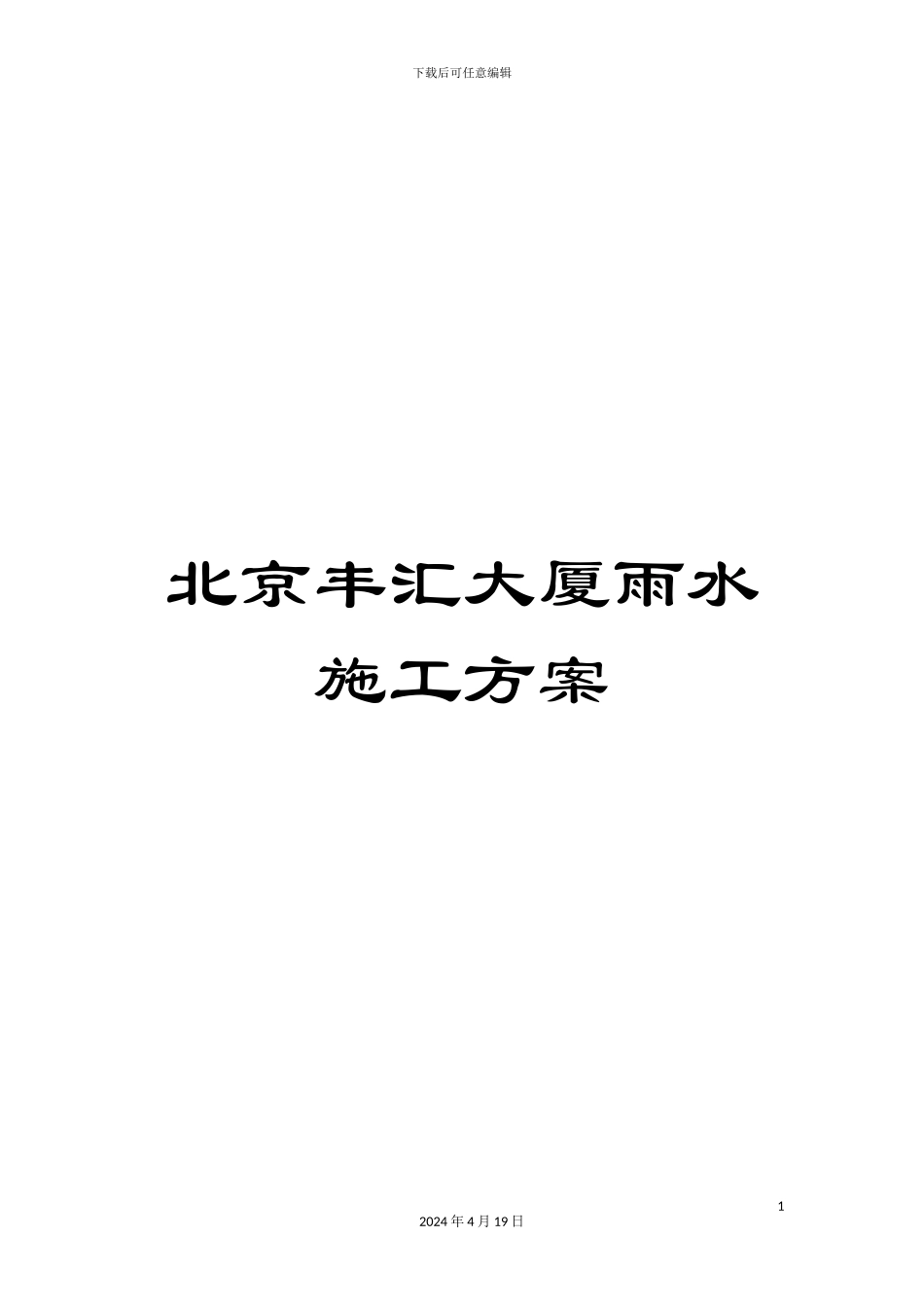

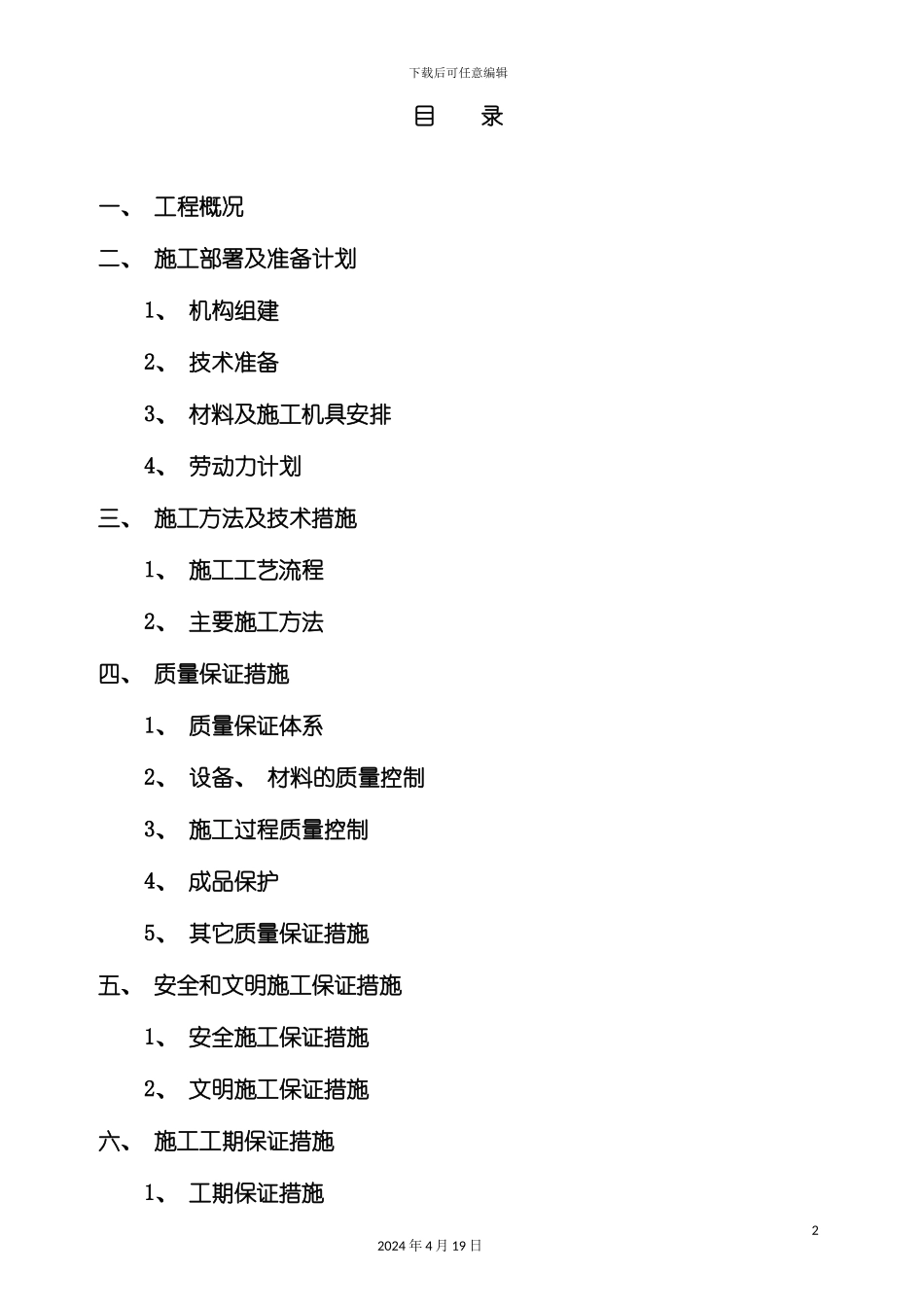

下载后可任意编辑北京丰汇大厦雨水施工方案12024 年 4 月 19 日下载后可任意编辑目 录一、 工程概况二、 施工部署及准备计划1、 机构组建2、 技术准备3、 材料及施工机具安排4、 劳动力计划三、 施工方法及技术措施1、 施工工艺流程2、 主要施工方法四、 质量保证措施1、 质量保证体系2、 设备、 材料的质量控制3、 施工过程质量控制4、 成品保护5、 其它质量保证措施五、 安全和文明施工保证措施1、 安全施工保证措施2、 文明施工保证措施六、 施工工期保证措施1、 工期保证措施22024 年 4 月 19 日下载后可任意编辑2、 施工进度计划一、 工程概况北京丰汇大厦屋面有压( 虹吸) 流雨水排水系统工程位于北京市西城区金融街。屋面压力( 虹吸) 流雨水排水系统作为工程中的分项, 设有 4个独立的排水系统, 雨水斗 YG100A 型 3 套、 YG80A 型 10 套、 YG80B 型 14 套, 汇水面积共计 7737m2, 造价约 50 万元。压力( 虹吸) 流雨水排水系统特点: ( 1) 雨水排放流程: 先将雨水汇合到屋面天沟内, 再由天沟内的雨水斗经雨水排水管道排放到室外雨水井。( 2) 雨水斗采纳混凝土屋面专用的 A 型雨水斗, 排水管道全部选用HDPE( 高密度聚乙烯) 管。编制依据: ( 1) 压力( 虹吸) 流雨水排水系统工程施工合同、 专业施工图纸、 工程洽商等相关资料文件; ( 2) 项目总体施工组织设计及施工进度计划; ( 3) 《建筑给水排水及采暖工程施工质量验收法律规范》GB50242- ; ( 4) 《建筑工程施工质量验收统一标准法律规范》GB50300- ; ( 5) 《建筑施工安全检查标准》JGJ59-99; ( 6) 《施工现场临时用电安全技术法律规范》JGJ46-88; ( 7) 《建筑施工高处作业安全技术法律规范》JGJ80-91; ( 8) 《”泰宁压力( 虹吸) 流雨水排水系统”安装手册》; 32024 年 4 月 19 日下载后可任意编辑二、 施工部署及准备计划1、 机构组建雨水工程项目管理人员组织机构如下图组建: 2、 技术准备正式开工前, 先准备好施工需要的相关文件资料、 施工图纸、 法律规范标准、 安装手册等。要求现场技术及管理人员仔细查阅本专业图纸和相关专业图, 根据图纸检查施工现场的预留、 预埋孔洞是否符合要求, 对工程进度、 施工措施等做详细布置安排; 根据工程特点及施工要求对安装施工人员进行技术、 安全交底, 保证雨水工程的顺利开展。3、 材料及施工机具安排根据合同要求及...
