半导体三极管β值及范围测量仪设计报告样本

半导体三极管β值及范围测量仪设计报告样本_第1页
1/11
半导体三极管β值及范围测量仪设计报告样本_第2页
2/11
半导体三极管β值及范围测量仪设计报告样本_第3页
3/11

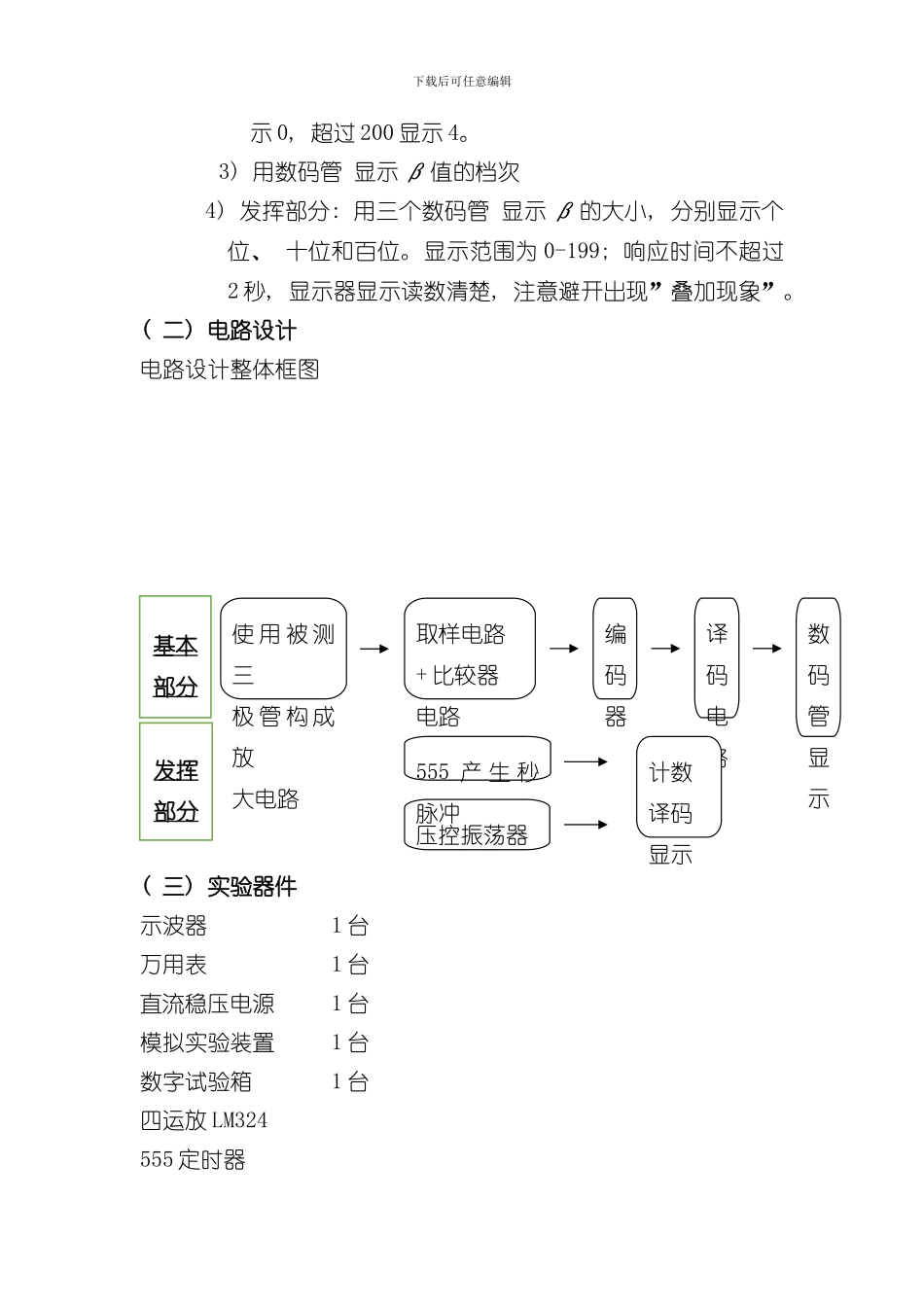

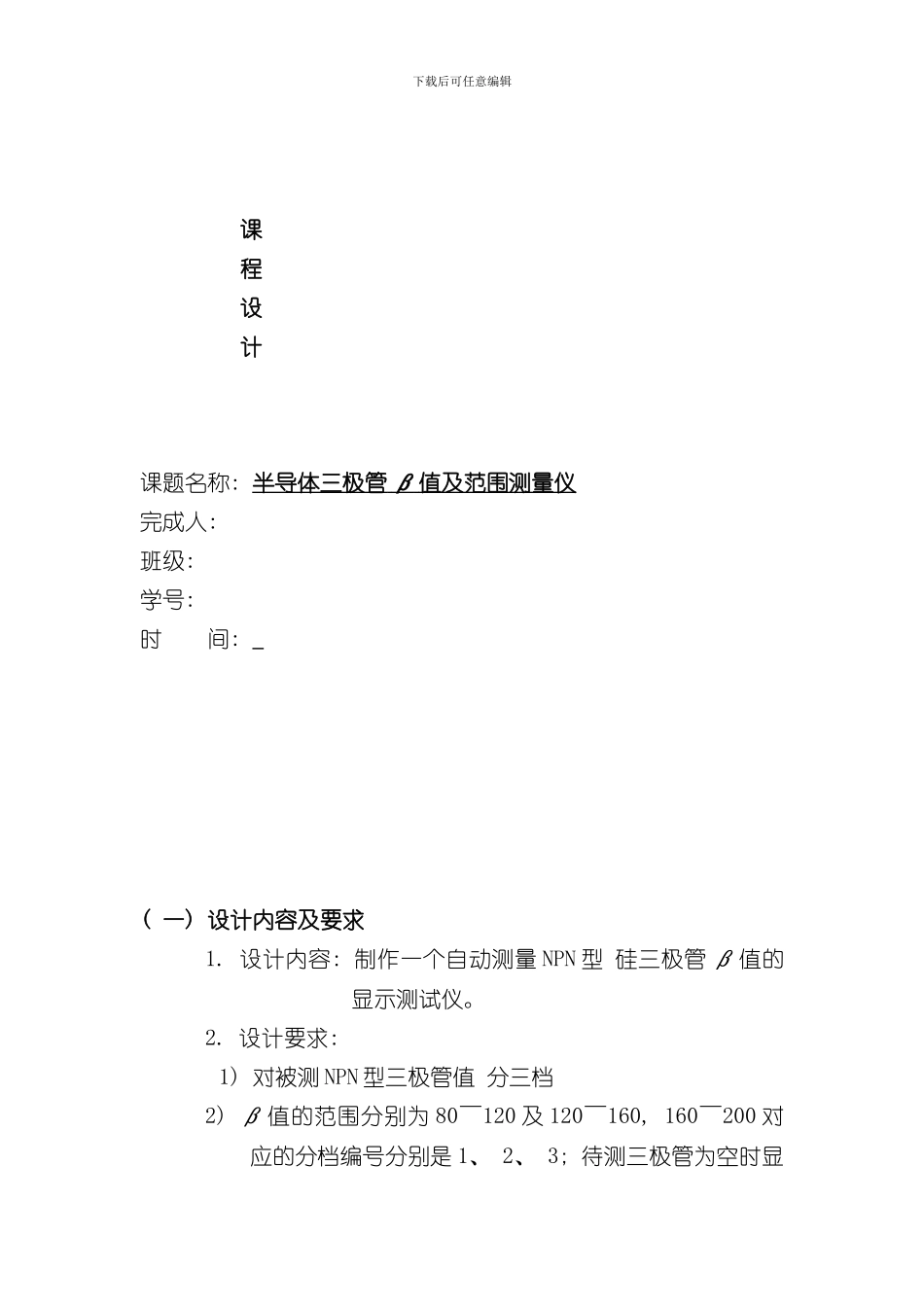

下载后可任意编辑课程设计课题名称: 半导体三极管 β 值及范围测量仪 完成人: 班级: 学号: 时 间: ( 一) 设计内容及要求1. 设计内容: 制作一个自动测量 NPN 型 硅三极管 β 值的显示测试仪。2. 设计要求: 1) 对被测 NPN 型三极管值 分三档2) β 值的范围分别为 80~120 及 120~160, 160~200 对应的分档编号分别是 1、 2、 3; 待测三极管为空时显下载后可任意编辑示 0, 超过 200 显示 4。3) 用数码管 显示 β 值的档次4) 发挥部分: 用三个数码管 显示 β 的大小, 分别显示个位、 十位和百位。显示范围为 0-199; 响应时间不超过2 秒, 显示器显示读数清楚, 注意避开出现”叠加现象”。( 二) 电路设计电路设计整体框图 ( 三) 实验器件示波器 1 台万用表 1 台直流稳压电源 1 台模拟实验装置 1 台数字试验箱 1 台四运放 LM324555 定时器使 用 被 测三极 管 构 成放大电路取样电路+ 比较器电路编码器译码电路数码管显示压控振荡器计数 译码 显示555 产 生 秒脉冲发挥部分基本部分下载后可任意编辑三极管二极管、 稳压管电位器、 电阻器、 电容器CD4532、 CD4511数码管( 四) 参数计算及元器件选择1)微电流源( 图 1) : 构成微电流源电路,为待测三级管,微电流源提供基极电流,R8 提供输出电压。调节滑动变阻器的 阻 值 能 够 改 变 微 电 流 源 的 输 出 电 流,的 选 择 应 在之间为宜,且的选择应不小于,以使三极管工作在合适的状态。取待测管的值为, 即, 根据公式: 得出 : , , 最终输出电压为下载后可任意编辑图一 微电流源2)电压比较器( 图 2) : 将取样信号同时加到具有不同基准电压的比较电路输入端进行比较, 对应某一定值, 只有相应的一个比较电路输出为高电平, 则其余比较器输出为低电平。 由于被测量的物理量要分五档( 即 值分别为<80、 80~120、 120~160、 160~200 及>200, 对应的分档编号分别是 0、 1、 2、 3、 4) 。需要四个基准电压, 于是有四个滑动变阻器产生四个不同的基准电压, 再用四个运算放大器组成的比较电路, 将取样信号同时加到具有不同基准电压的比较电路输入端进行比较, 对应某一定值, 相应的一个比较电路输出为高电平, 其余比较器输出为低电平。从上而下分别为: 4 档、 3 档、 2 档、 1 档。下载后可任意编辑图二 电压比较器3) 编码译码 编 码 译 码 显...
