华为WLAN项目样本

华为WLAN项目样本_第1页
1/39
华为WLAN项目样本_第2页
2/39
华为WLAN项目样本_第3页
3/39

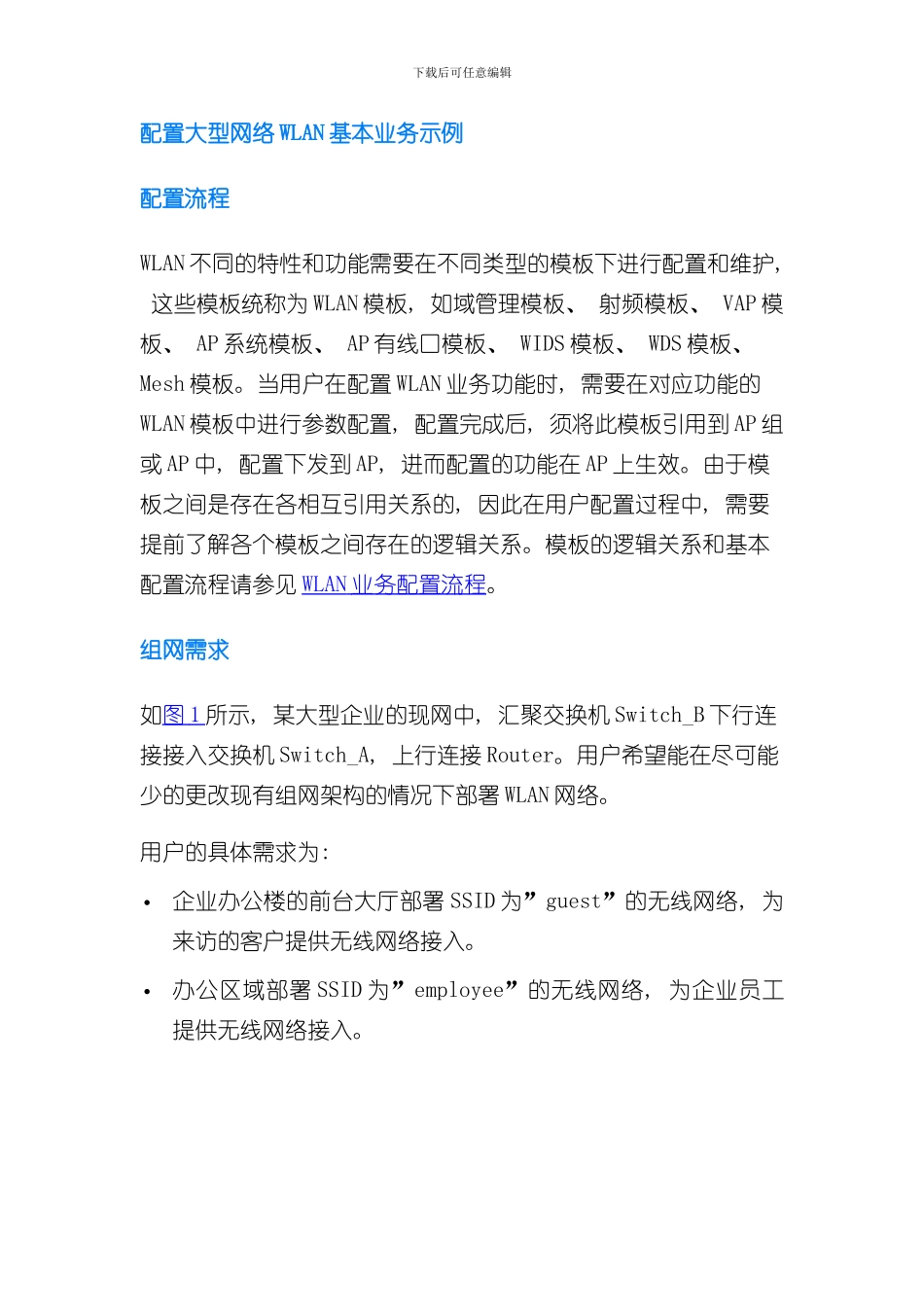

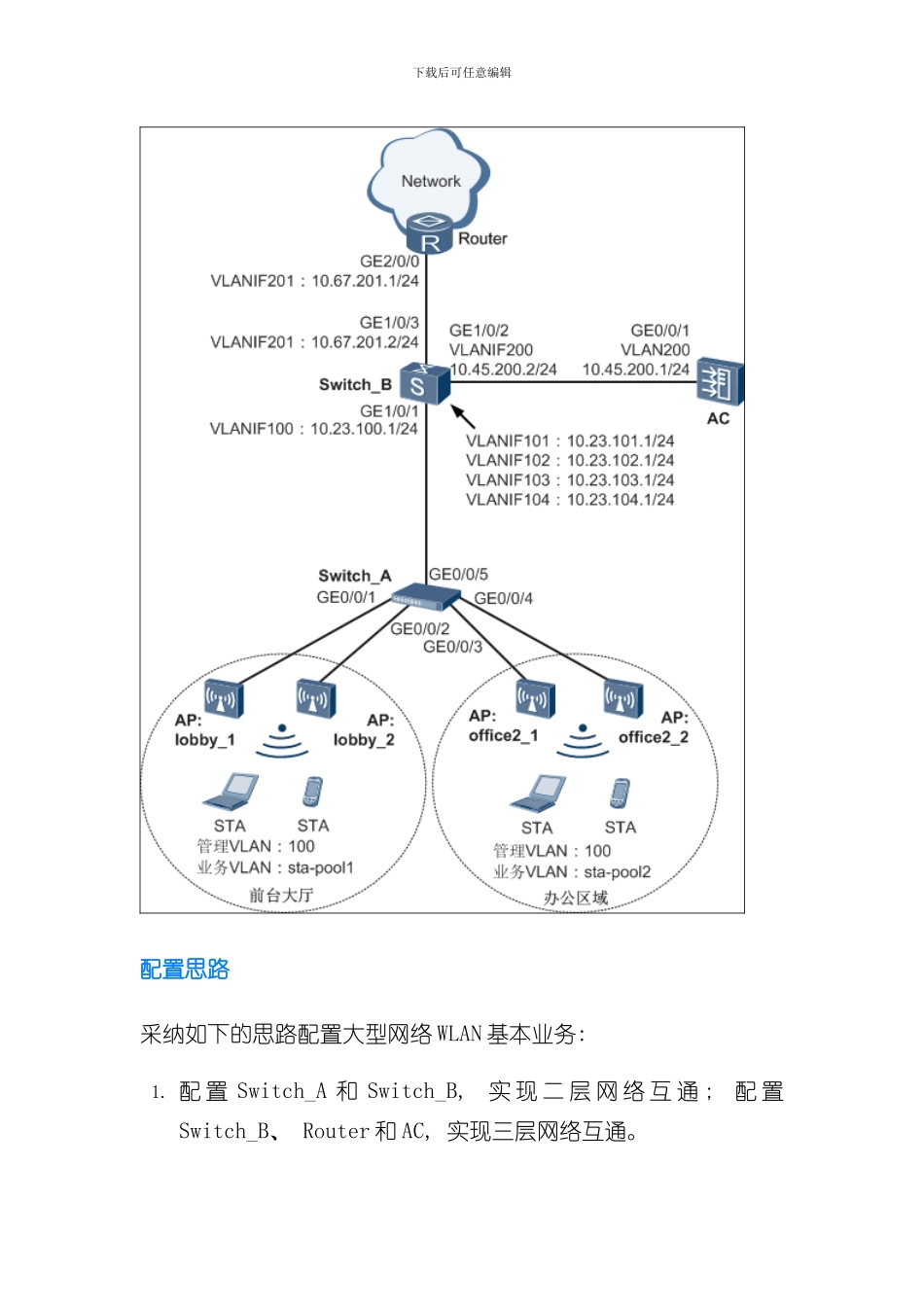

下载后可任意编辑配置大型网络 WLAN 基本业务示例配置流程WLAN 不同的特性和功能需要在不同类型的模板下进行配置和维护, 这些模板统称为 WLAN 模板, 如域管理模板、 射频模板、 VAP 模板、 AP 系统模板、 AP 有线口模板、 WIDS 模板、 WDS 模板、 Mesh 模板。当用户在配置 WLAN 业务功能时, 需要在对应功能的WLAN 模板中进行参数配置, 配置完成后, 须将此模板引用到 AP 组或 AP 中, 配置下发到 AP, 进而配置的功能在 AP 上生效。由于模板之间是存在各相互引用关系的, 因此在用户配置过程中, 需要提前了解各个模板之间存在的逻辑关系。模板的逻辑关系和基本配置流程请参见 WLAN 业务配置流程 。组网需求如图 1 所示, 某大型企业的现网中, 汇聚交换机 Switch_B 下行连接接入交换机 Switch_A, 上行连接 Router。用户希望能在尽可能少的更改现有组网架构的情况下部署 WLAN 网络。用户的具体需求为: 企业办公楼的前台大厅部署 SSID 为”guest”的无线网络, 为来访的客户提供无线网络接入。办公区域部署 SSID 为”employee”的无线网络, 为企业员工提供无线网络接入。下载后可任意编辑图 1 配置大型网络 WLAN 基本业务组网图 下载后可任意编辑配置思路采纳如下的思路配置大型网络 WLAN 基本业务: 1. 配 置 Switch_A 和 Switch_B, 实 现 二 层 网 络 互 通 ; 配 置Switch_B、 Router 和 AC, 实现三层网络互通。下载后可任意编辑2. 在 Router 上配置基于全局地址池的 DHCP 服务器为 AP 和 STA分配 IP 地址。3. 配置 VLAN pool, 用于作为业务 VLAN。4. 配置 AP 上线。1. 创立 AP 组, 用于将需要进行相同配置的 AP 都加入到 AP组, 实现统一配置。2. 配置 AC 的系统参数, 包括国家码、 AC 与 AP 之间通信的源接口。3. 配置 AP 上线的认证方式并离线导入 AP, 实现 AP 正常上线。5. 配置 WLAN 业务参数, 实现 STA 访问 WLAN 网络功能。表 1 数据规划表配置项DHCP 服务器Router 作为 DHCP 服务器为 STA 和 AP 分配 IP 地址AP 的 IP 地址池10.23.100.2~10.23.100.254/24STA 的 IP 地址池访客用户的 IP 地址范围: 10.23.101.2~10.23.101.254/2410.23.102.2~10.23.102.254/24企业员工的 IP 地址范围: 10.23.103.2~10.23.103.254/24下载后可任意编辑表 1 数据规划表配置...
