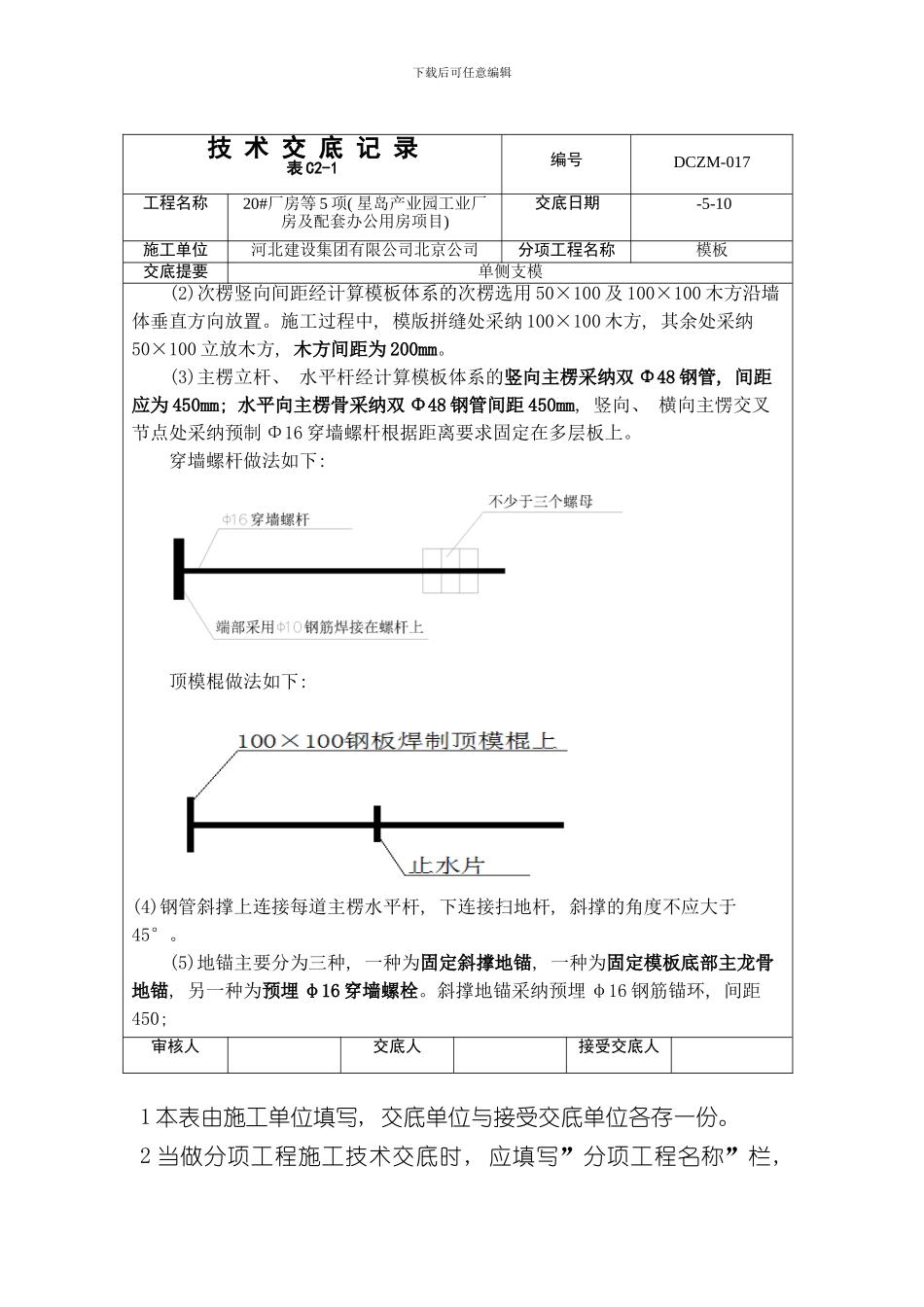

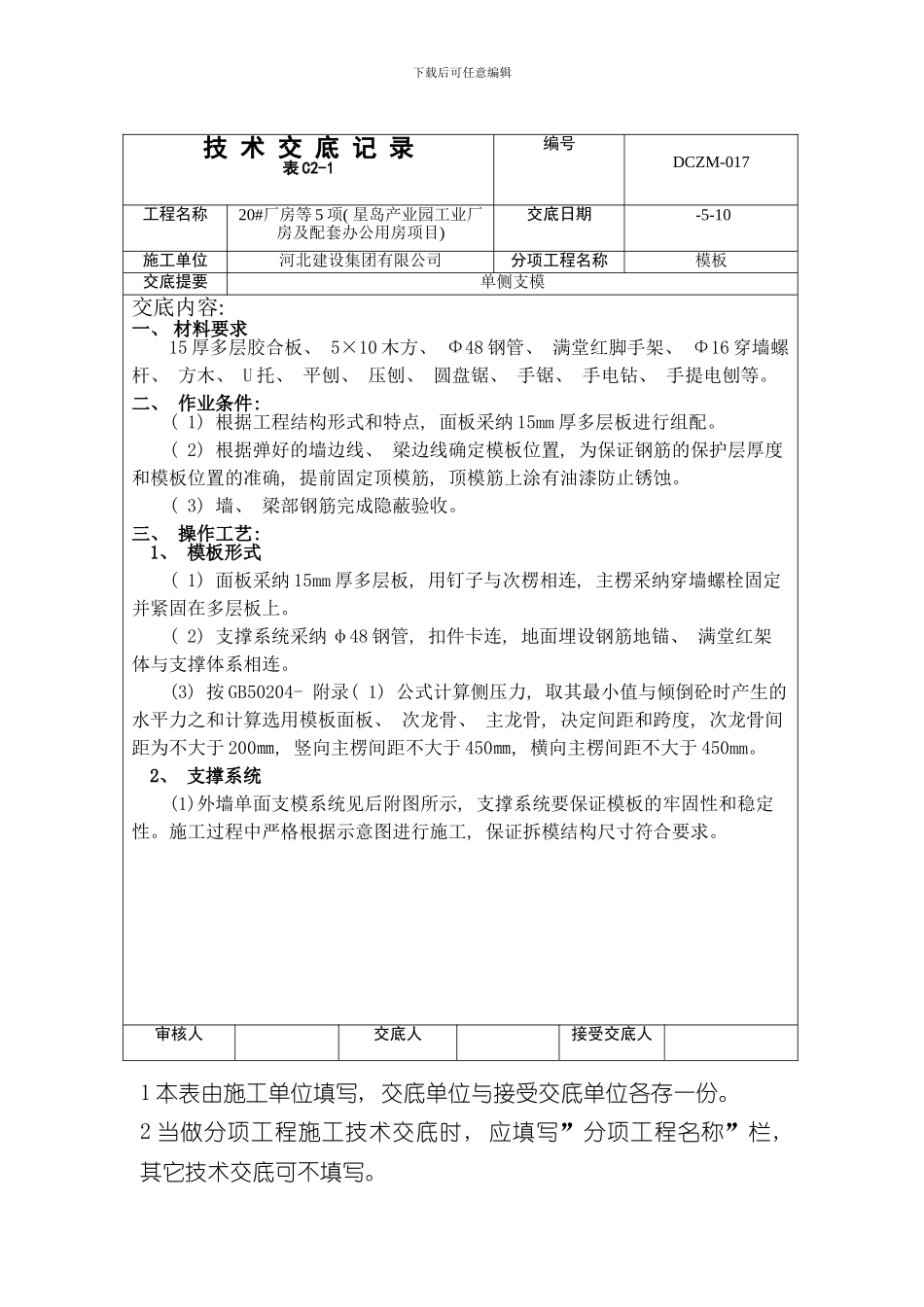

下载后可任意编辑1 本表由施工单位填写, 交底单位与接受交底单位各存一份。2 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 其它技术交底可不填写。 技 术 交 底 记 录表 C2-1编号DCZM-017工程名称20#厂房等 5 项( 星岛产业园工业厂房及配套办公用房项目) 交底日期 -5-10施工单位河北建设集团有限公司分项工程名称模板交底提要单侧支模交底内容: 一、 材料要求15 厚多层胶合板、 5×10 木方、 Φ48 钢管、 满堂红脚手架、 Φ16 穿墙螺杆、 方木、 U 托、 平刨、 压刨、 圆盘锯、 手锯、 手电钻、 手提电刨等。二、 作业条件: ( 1) 根据工程结构形式和特点, 面板采纳 15mm 厚多层板进行组配。( 2) 根据弹好的墙边线、 梁边线确定模板位置, 为保证钢筋的保护层厚度和模板位置的准确, 提前固定顶模筋, 顶模筋上涂有油漆防止锈蚀。( 3) 墙、 梁部钢筋完成隐蔽验收。三、 操作工艺: 1、 模板形式( 1) 面板采纳 15mm 厚多层板, 用钉子与次楞相连, 主楞采纳穿墙螺栓固定并紧固在多层板上。( 2) 支撑系统采纳 φ48 钢管, 扣件卡连, 地面埋设钢筋地锚、 满堂红架体与支撑体系相连。(3) 按 GB50204- 附录( 1) 公式计算侧压力, 取其最小值与倾倒砼时产生的水平力之和计算选用模板面板、 次龙骨、 主龙骨, 决定间距和跨度, 次龙骨间距为不大于 200㎜, 竖向主楞间距不大于 450㎜, 横向主楞间距不大于 450mm。2、 支撑系统(1)外墙单面支模系统见后附图所示, 支撑系统要保证模板的牢固性和稳定性。施工过程中严格根据示意图进行施工, 保证拆模结构尺寸符合要求。审核人交底人接受交底人下载后可任意编辑1 本表由施工单位填写, 交底单位与接受交底单位各存一份。2 当做分项工程施工技术交底时, 应填写”分项工程名称”栏, 技 术 交 底 记 录表 C2-1编号DCZM-017工程名称20#厂房等 5 项( 星岛产业园工业厂房及配套办公用房项目) 交底日期 -5-10施工单位河北建设集团有限公司北京公司分项工程名称模板交底提要单侧支模(2)次楞竖向间距经计算模板体系的次楞选用 50×100 及 100×100 木方沿墙体垂直方向放置。施工过程中, 模版拼缝处采纳 100×100 木方, 其余处采纳50×100 立放木方, 木方间距为 200mm。(3)主楞立杆、 水平杆经计算模板体系的竖向主楞采纳双 Φ48 钢管, 间距应为 450mm; 水平向主楞骨采纳双 Φ48 钢管间距 450...
