单层铝合金百叶窗技术规范样本

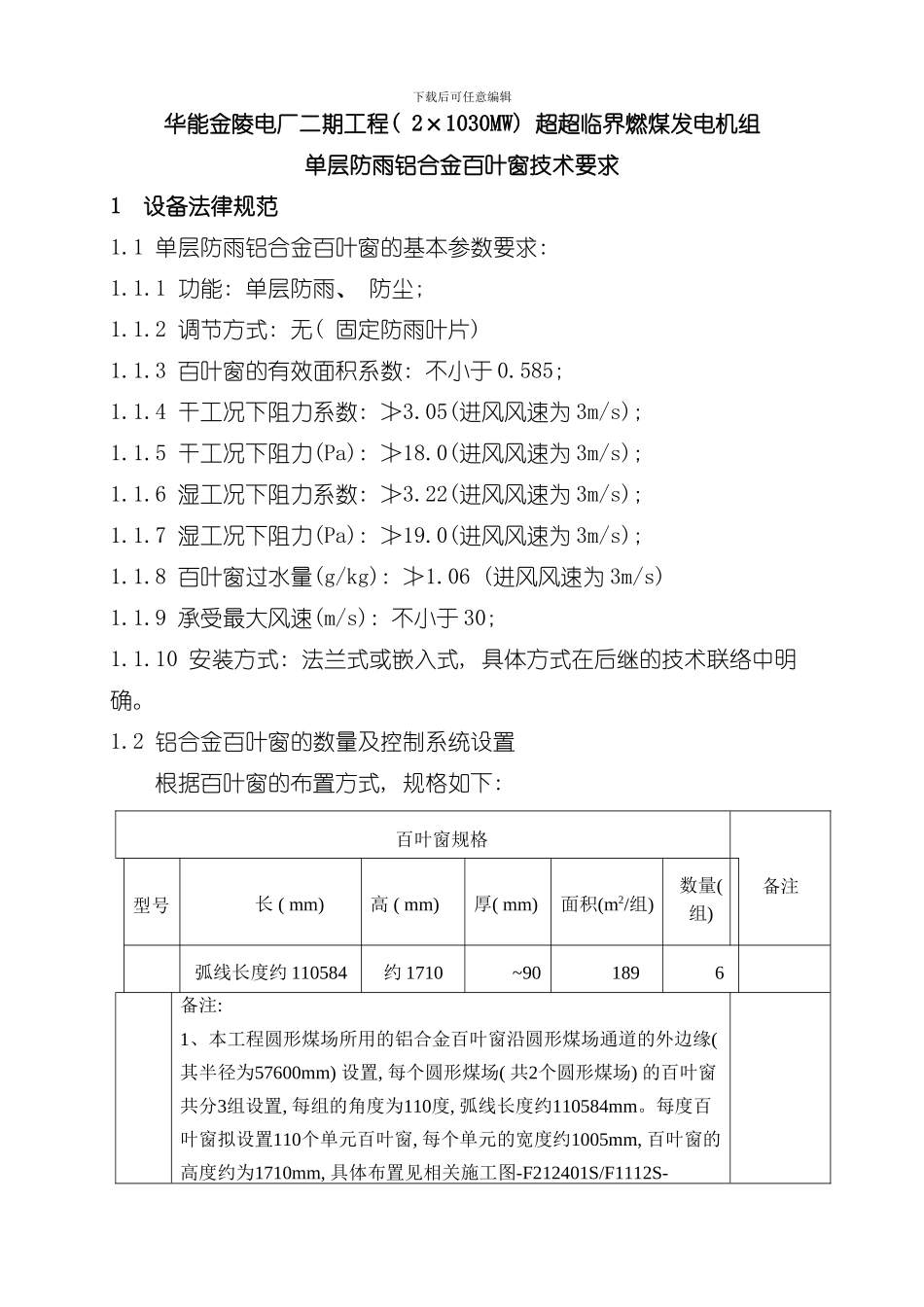

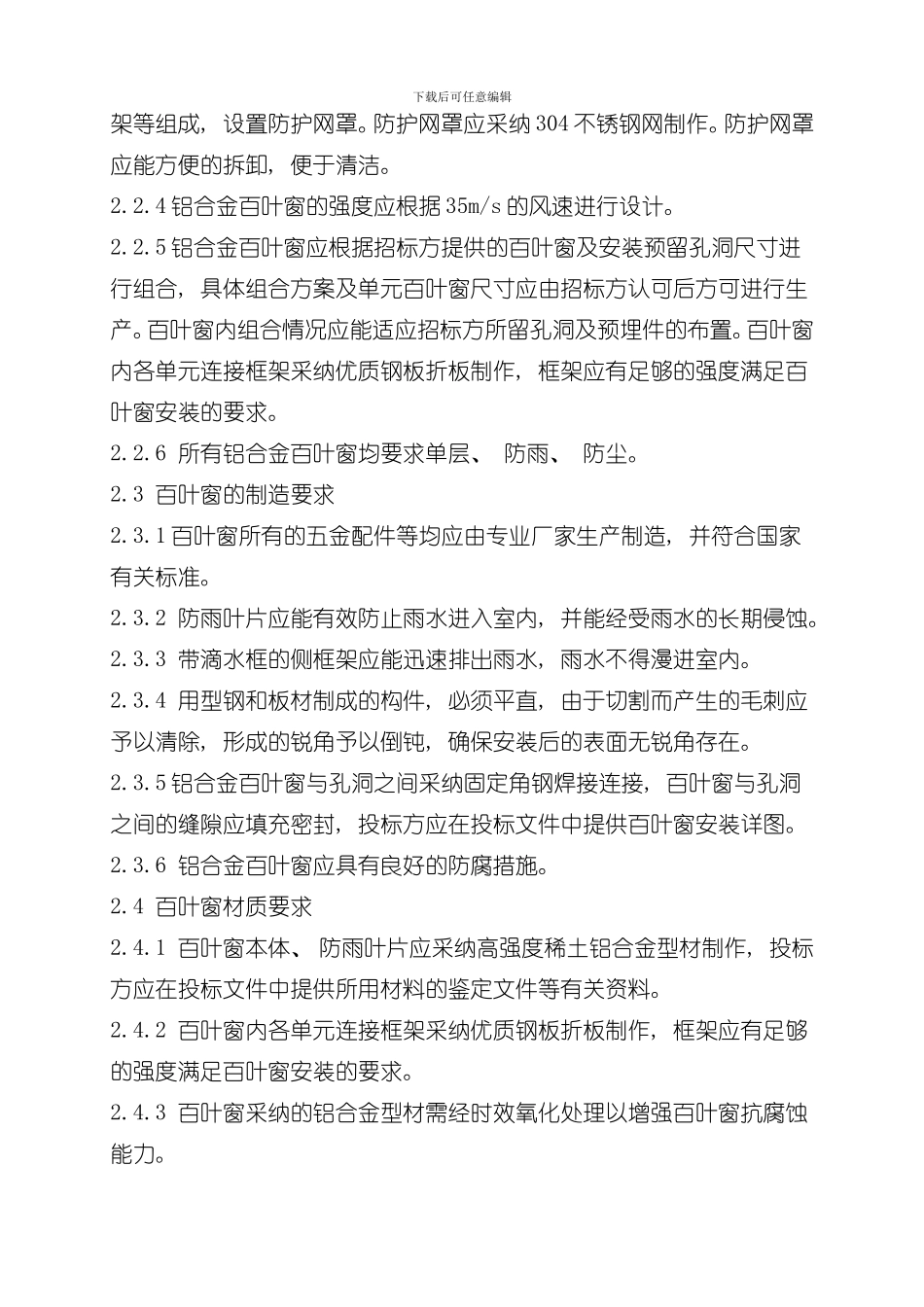

下载后可任意编辑华能金陵电厂二期工程( 2×1030MW) 超超临界燃煤发电机组单层防雨铝合金百叶窗技术要求1设备法律规范1.1 单层防雨铝合金百叶窗的基本参数要求: 1.1.1 功能: 单层防雨、 防尘; 1.1.2 调节方式: 无( 固定防雨叶片) 1.1.3 百叶窗的有效面积系数: 不小于 0.585; 1.1.4 干工况下阻力系数: ≯3.05(进风风速为 3m/s); 1.1.5 干工况下阻力(Pa): ≯18.0(进风风速为 3m/s); 1.1.6 湿工况下阻力系数: ≯3.22(进风风速为 3m/s); 1.1.7 湿工况下阻力(Pa): ≯19.0(进风风速为 3m/s); 1.1.8 百叶窗过水量(g/kg): ≯1.06 (进风风速为 3m/s)1.1.9 承受最大风速(m/s): 不小于 30; 1.1.10 安装方式: 法兰式或嵌入式, 具体方式在后继的技术联络中明确。1.2 铝合金百叶窗的数量及控制系统设置根据百叶窗的布置方式, 规格如下: 百叶窗规格备注型号长 ( mm) 高 ( mm) 厚( mm) 面积(m2/组)数量( 组) 弧线长度约 110584约 1710~901896备注: 1、 本工程圆形煤场所用的铝合金百叶窗沿圆形煤场通道的外边缘( 其半径为57600mm) 设置, 每个圆形煤场( 共2个圆形煤场) 的百叶窗共分3组设置, 每组的角度为110度, 弧线长度约110584mm。每度百叶窗拟设置110个单元百叶窗, 每个单元的宽度约1005mm, 百叶窗的高度约为1710mm, 具体布置见相关施工图-F212401S/F1112S-下载后可任意编辑N0406。2、 铝合金百叶窗安装位置的上下边已由网架制造安装厂家按单元百叶窗的尺寸予留槽钢, 百叶窗竖向钢支撑由百叶窗厂家根据实际生产情况设计、 生产及安装, 以确保每组百叶窗牢固可靠。1.3 有关技术参数的说明1.3.1 上述百叶窗规格系指招标方的安装留孔尺寸。1.3.3 表中单元窗规格为建议规格, 投标方可依据自己的企业标准进行调整, 调整后的尺寸应征得设计同意。1.3.4 百叶窗的规格和数量在施工图进行过程中可能出现微调, 投标方在安排生产前应取得设计院的确认意见。2技术要求2.1 规程和标准单层防雨铝合金百叶窗及其附件的设计、 制造、 喷涂、 检验、 测试和包装应符合有关的标准及法律规范, 用于它的制作材料由投标方推举, 除非招标方另有规定。投标方所采纳的包括但不限于下列标准及法律规范, 并应在投标文件中列出所采纳的全部标准及法律规范清单。JB5171-85 《小功率电动机通用技术条件》BS848 《铝合金通风百叶窗》2.2 设备性能要求2.2.1 铝合金百叶窗的设计、 制造、 安装,...
