单向板肋梁楼盖课程设计样本

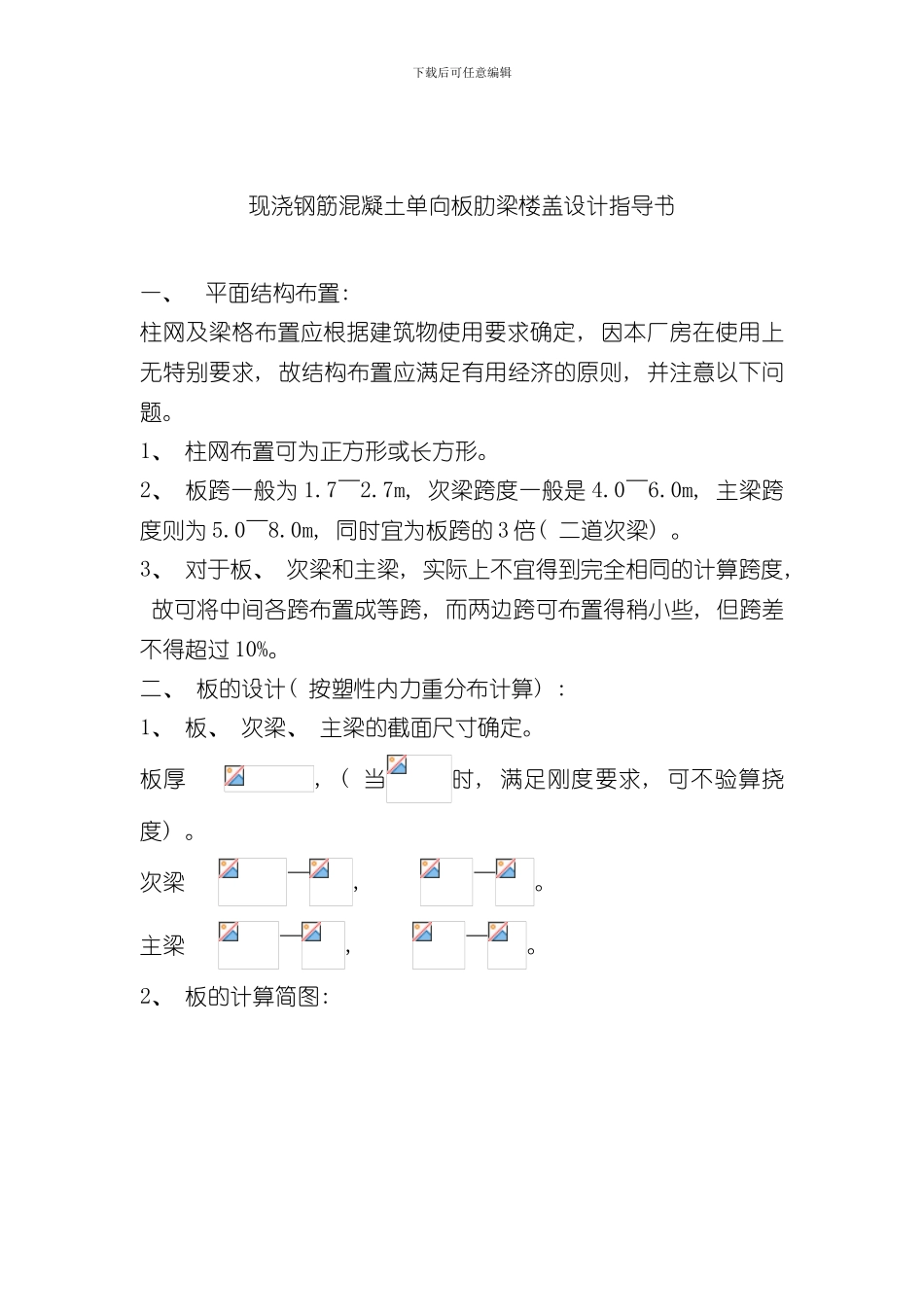

单向板肋梁楼盖课程设计样本_第1页
1/14

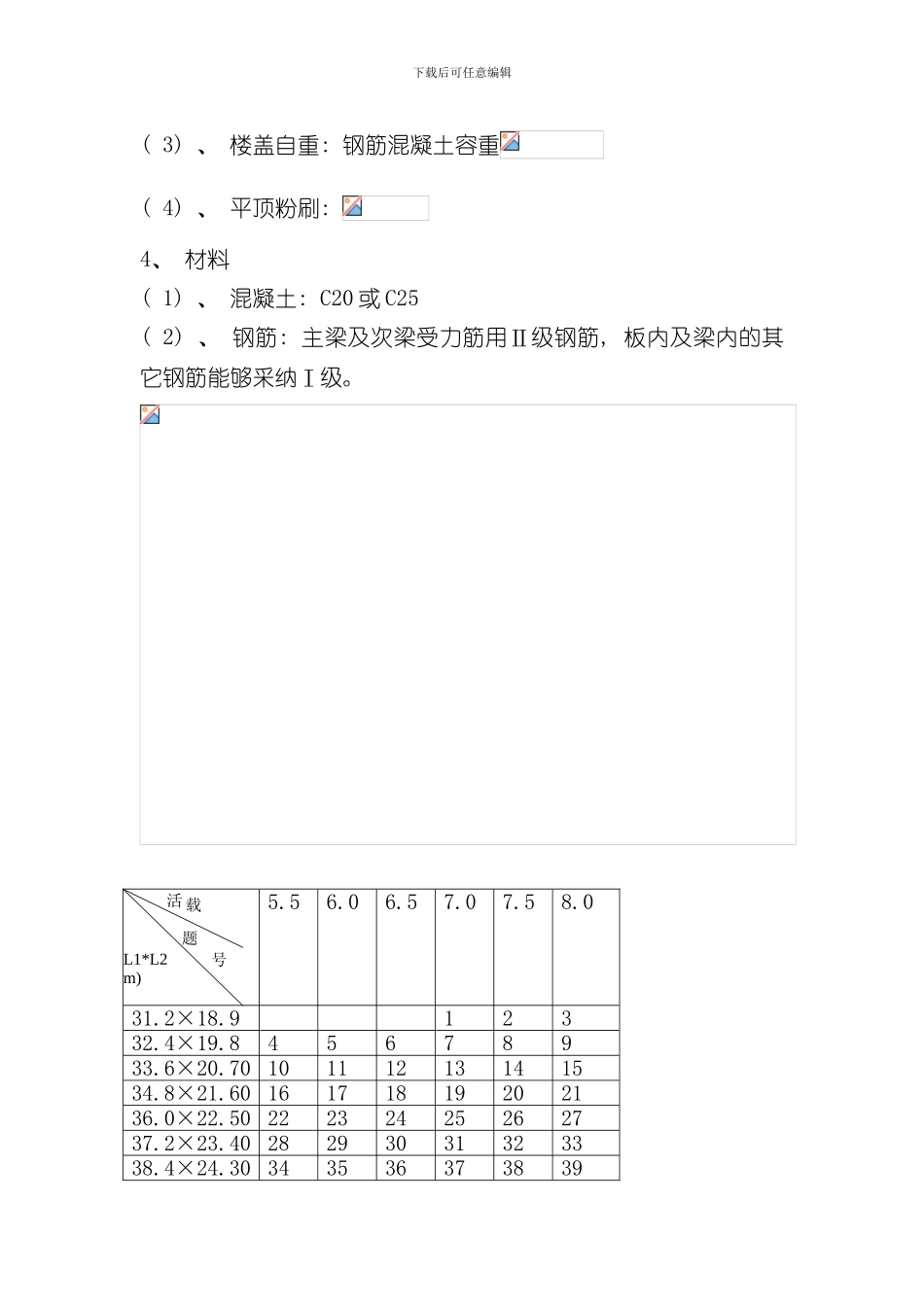

单向板肋梁楼盖课程设计样本_第2页
2/14

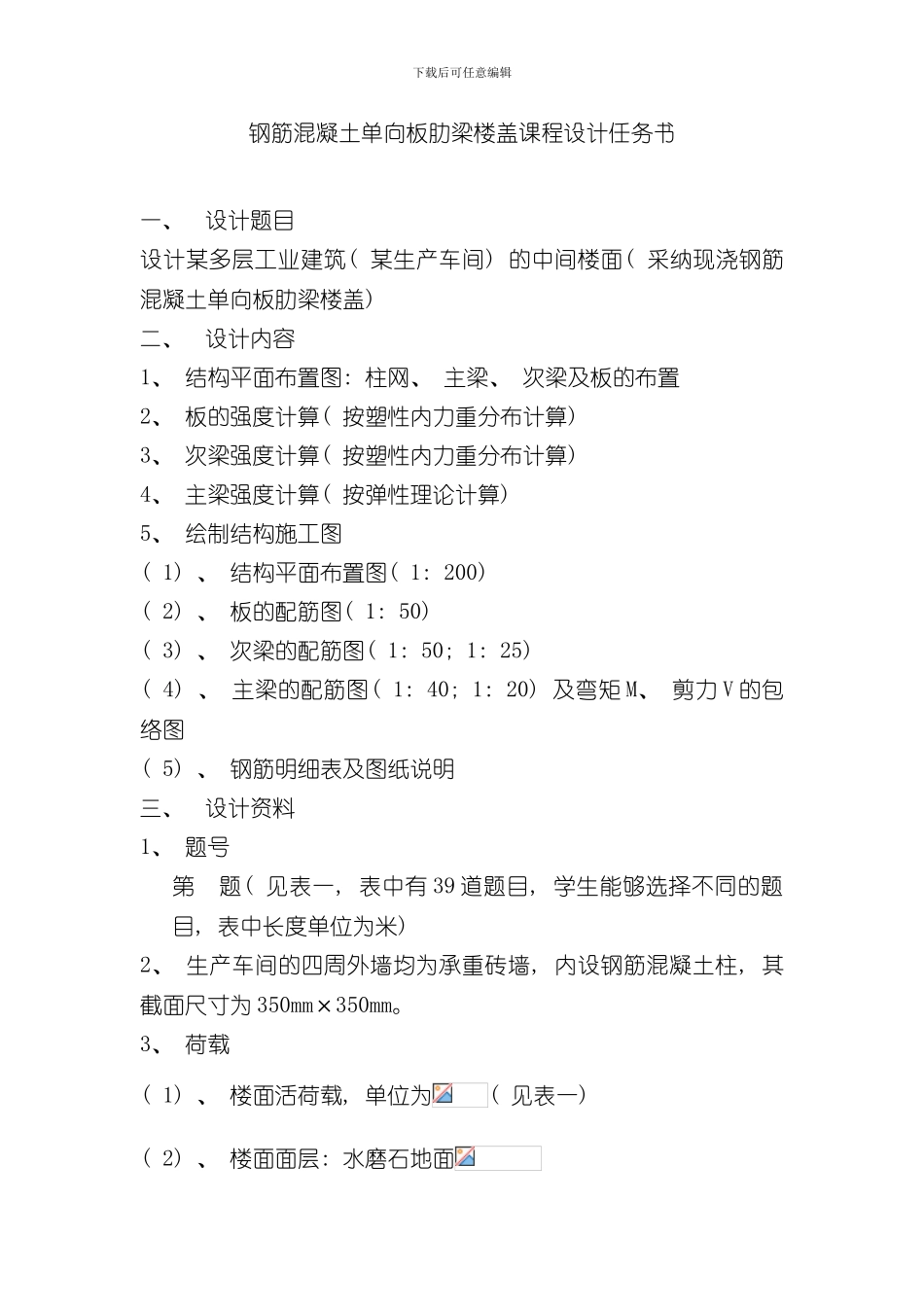

单向板肋梁楼盖课程设计样本_第3页
3/14
下载后可任意编辑钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑( 某生产车间) 的中间楼面( 采纳现浇钢筋混凝土单向板肋梁楼盖) 二、设计内容1、 结构平面布置图: 柱网、 主梁、 次梁及板的布置2、 板的强度计算( 按塑性内力重分布计算) 3、 次梁强度计算( 按塑性内力重分布计算) 4、 主梁强度计算( 按弹性理论计算) 5、 绘制结构施工图( 1) 、 结构平面布置图( 1: 200) ( 2) 、 板的配筋图( 1: 50) ( 3) 、 次梁的配筋图( 1: 50; 1: 25) ( 4) 、 主梁的配筋图( 1: 40; 1: 20) 及弯矩 M、 剪力 V 的包络图( 5) 、 钢筋明细表及图纸说明三、设计资料1、 题号 第 题( 见表一, 表中有 39 道题目, 学生能够选择不同的题目, 表中长度单位为米) 2、 生产车间的四周外墙均为承重砖墙, 内设钢筋混凝土柱, 其截面尺寸为 350mm×350mm。3、 荷载( 1) 、 楼面活荷载, 单位为( 见表一) ( 2) 、 楼面面层: 水磨石地面下载后可任意编辑( 3) 、 楼盖自重: 钢筋混凝土容重( 4) 、 平顶粉刷: 4、 材料( 1) 、 混凝土: C20 或 C25( 2) 、 钢筋: 主梁及次梁受力筋用Ⅱ级钢筋, 板内及梁内的其它钢筋能够采纳Ⅰ级。5.56.06.57.07.58.031.2×18.912332.4×19.845678933.6×20.70 10111213141534.8×21.60 16171819202136.0×22.50 22232425262737.2×23.40 28293031323338.4×24.30 343536373839活 载题号L1*L2m)下载后可任意编辑现浇钢筋混凝土单向板肋梁楼盖设计指导书一、平面结构布置: 柱网及梁格布置应根据建筑物使用要求确定, 因本厂房在使用上无特别要求, 故结构布置应满足有用经济的原则, 并注意以下问题。1、 柱网布置可为正方形或长方形。2、 板跨一般为 1.7~2.7m, 次梁跨度一般是 4.0~6.0m, 主梁跨度则为 5.0~8.0m, 同时宜为板跨的 3 倍( 二道次梁) 。3、 对于板、 次梁和主梁, 实际上不宜得到完全相同的计算跨度, 故可将中间各跨布置成等跨, 而两边跨可布置得稍小些, 但跨差不得超过 10%。二、 板的设计( 按塑性内力重分布计算) : 1、 板、 次梁、 主梁的截面尺寸确定。板厚 , ( 当时, 满足刚度要求, 可不验算挠度) 。次梁 ~, ~。主梁 ~, ~。2、 板的计算简图: 下载后可任意编辑 板为多跨连续板, 对于跨数超过五跨的等截面连续板, 其各跨受荷相同, 且跨差不超过 1...
