单面彩钢酚醛复合风管施工工艺模板

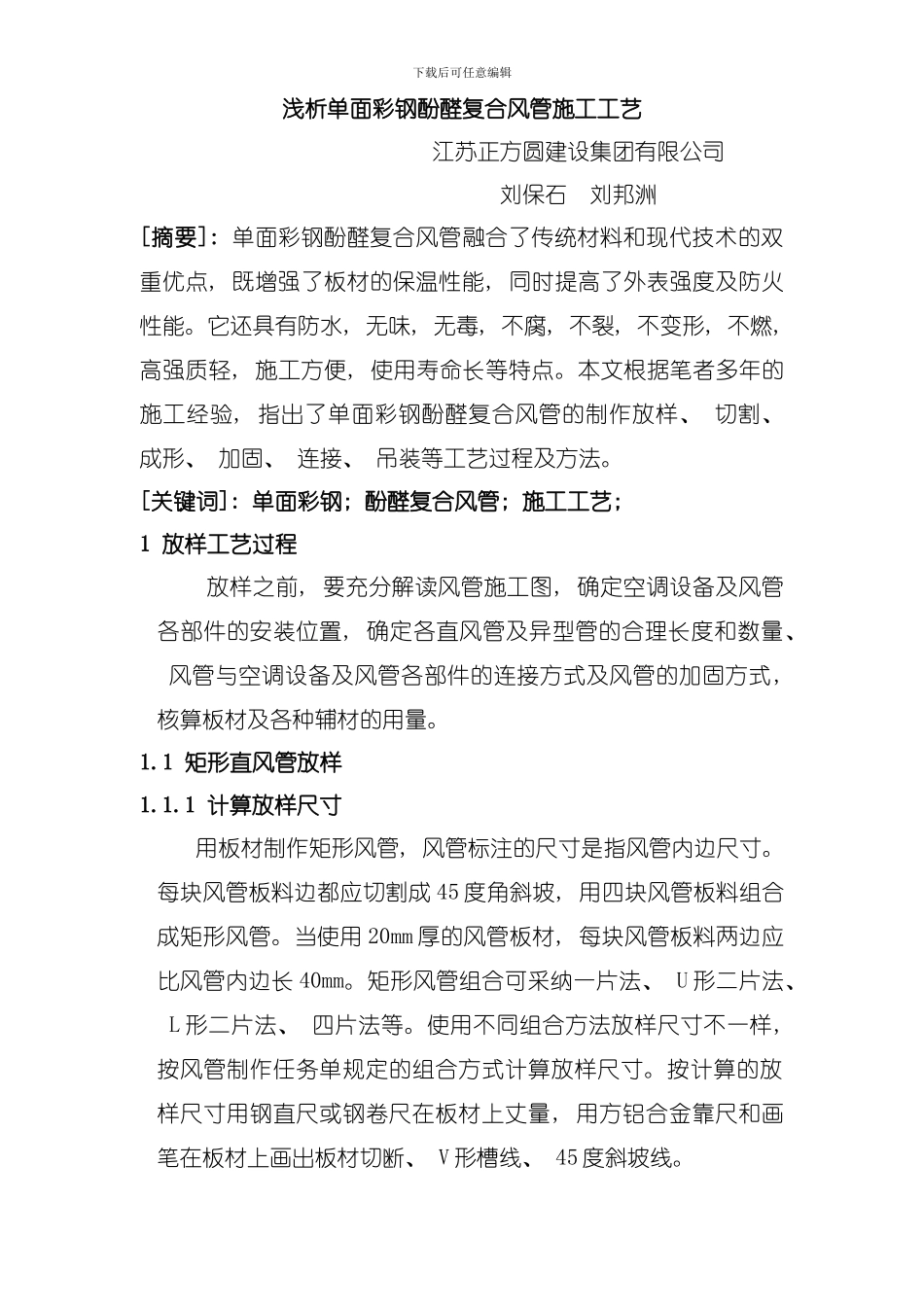

下载后可任意编辑浅析单面彩钢酚醛复合风管施工工艺江苏正方圆建设集团有限公司刘保石 刘邦洲[摘要]: 单面彩钢酚醛复合风管融合了传统材料和现代技术的双重优点, 既增强了板材的保温性能, 同时提高了外表强度及防火性能。它还具有防水, 无味, 无毒, 不腐, 不裂, 不变形, 不燃, 高强质轻, 施工方便, 使用寿命长等特点。本文根据笔者多年的施工经验, 指出了单面彩钢酚醛复合风管的制作放样、 切割、 成形、 加固、 连接、 吊装等工艺过程及方法。[关键词]: 单面彩钢; 酚醛复合风管; 施工工艺; 1 放样工艺过程放样之前, 要充分解读风管施工图, 确定空调设备及风管各部件的安装位置, 确定各直风管及异型管的合理长度和数量、 风管与空调设备及风管各部件的连接方式及风管的加固方式, 核算板材及各种辅材的用量。1.1 矩形直风管放样1.1.1 计算放样尺寸用板材制作矩形风管, 风管标注的尺寸是指风管内边尺寸。每块风管板料边都应切割成 45 度角斜坡, 用四块风管板料组合成矩形风管。当使用 20mm 厚的风管板材, 每块风管板料两边应比风管内边长 40mm。矩形风管组合可采纳一片法、 U 形二片法、 L 形二片法、 四片法等。使用不同组合方法放样尺寸不一样, 按风管制作任务单规定的组合方式计算放样尺寸。按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量, 用方铝合金靠尺和画笔在板材上画出板材切断、 V 形槽线、 45 度斜坡线。下载后可任意编辑1.1.2 T 形矩形风管放样T 形矩形风管由两根矩形直管组成。按矩形直风管放样的方法, 分别放样。主管在设计位量开孔, 开孔尺寸为对应支管边长。用钢尺丈量, 用画笔和方铝合金靠尺划出切断线、 V 形槽线、 45度斜坡线。1.1.3 矩形弯管的放样( 弯头, S 形弯管) 矩形弯管一般由四块板组成。先按设计要求, 在板材上放出侧样板, 然后测量侧板弯曲边的长度, 按侧板弯曲边长度, 放内外弧板长方形样。画出切断线、 45 度斜坡线、 压弯区线。下载后可任意编辑1.1.4 矩形变径管的放样矩形变径管一般由四块板组成。先按设计要求, 在板材上对侧板放样, 然后测量侧板变径边长度, 按测量长度对上板放样。画出切断线、 45 度斜坡线、 压弯处线或 V 形槽线。1.1.5 矩形分叉管的放样分叉管种类很多。现按 r 形分叉管说明放样方法。首先对风管上下盖板放样, 放样见下图。测量内弧管板长度, 并放样, 再测量外弧管板长度并放样。画出切断线、 45 ...
