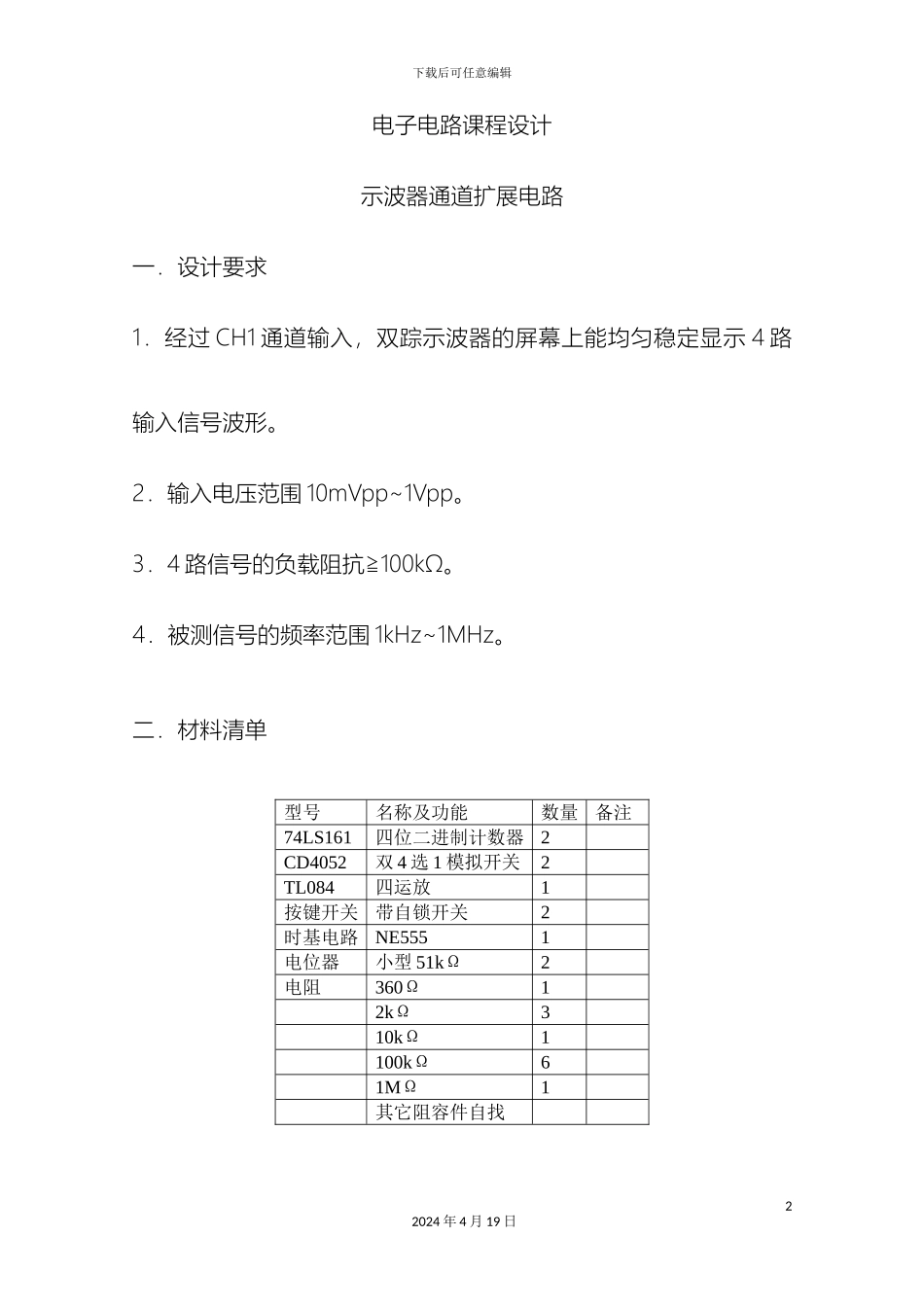

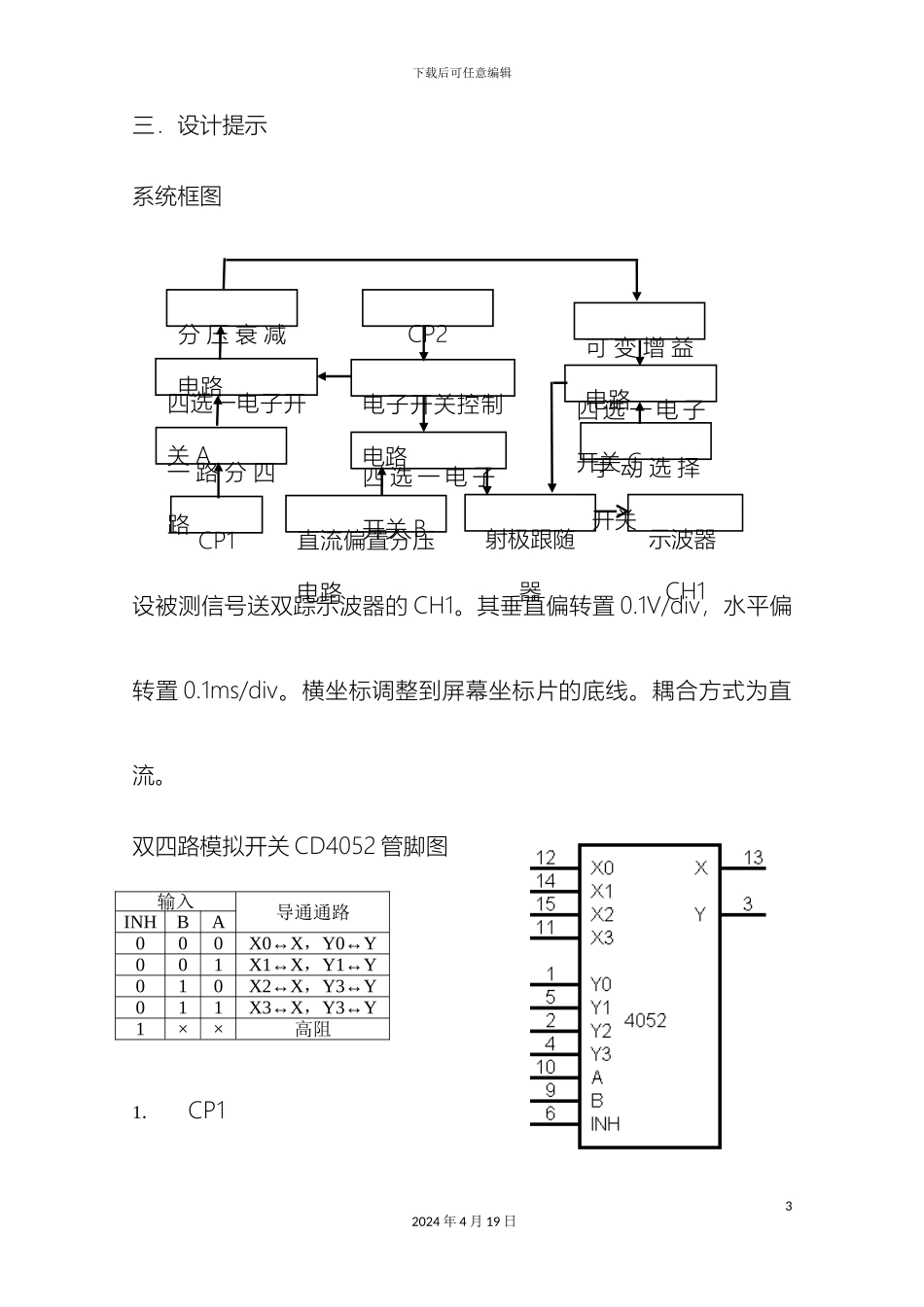

下载后可任意编辑南邮课程设计示波器通道扩展电路12024 年 4 月 19 日下载后可任意编辑电子电路课程设计示波器通道扩展电路一．设计要求1．经过 CH1 通道输入，双踪示波器的屏幕上能均匀稳定显示 4 路输入信号波形。2．输入电压范围 10mVpp~1Vpp。3．4 路信号的负载阻抗≧100kΩ。4．被测信号的频率范围 1kHz~1MHz。二．材料清单型号名称及功能数量备注74LS161四位二进制计数器2CD4052双 4 选 1 模拟开关2TL084四运放1按键开关带自锁开关2时基电路NE5551电位器小型 51kΩ2电阻360Ω12kΩ310kΩ1100kΩ61MΩ1其它阻容件自找22024 年 4 月 19 日下载后可任意编辑三．设计提示系统框图设被测信号送双踪示波器的 CH1。其垂直偏转置 0.1V/div，水平偏转置 0.1ms/div。横坐标调整到屏幕坐标片的底线。耦合方式为直流。双四路模拟开关 CD4052 管脚图1．CP132024 年 4 月 19 日输入导通通路INHBA000X0↔X，Y0↔Y001X1↔X，Y1↔Y010X2↔X，Y3↔Y011X3↔X，Y3↔Y1××高阻一 路 分 四路四选一电子开关 ACP1分 压 衰 减电路四 选 一 电 子开关 B电子开关控制电路可 变 增 益电路四 选 一 电 子开关 C手 动 选 择开关直流偏置分压电路射极跟随器CP2示波器CH1下载后可任意编辑由信号发生器提供一路 16kHz 的 TTL 数字信号，供产生 4 路被测信号。2．一路分四路用 一 片 74161 计 数 器 产 生 四 路 TTL 数 字 信 号 。 分 别 为8kHz、4kHz、2kHz、1kHz。3．电子开关 A四选一电子开关 A 分时依次选择四路信号4．分压衰减电路为了简化电路，利用电阻和电位器分压，并经过调整电位器得到10mVpp~1Vpp 范围内的四路信号，以满足输入电压范围的要求。5．可变增益放大电路为了在示波器屏幕上显示高度各为 1 大格不变的四路信号，当输入信号幅度分别为 0.01V、0.1V、1V 时，需将输入信号分别放大 10 倍、1 倍、0.1 倍。这由反向比例放大器实现。42024 年 4 月 19 日下载后可任意编辑6．电子开关 C配合反向比例放大器，选择不同的反馈电阻实现不同的电压增益7．手动选择开关两个自锁型双向开关，手动提供“00”、 “01”、 “10”、 “11”地址信号，控制四选一电子开关 C，为放大电路选择不同的反馈电阻，实现不同的增益要求。8．CP2使用 NE555 搭建一个振荡电路，为电子开关控制电路提供 CP 信号。教材 P135 有 NE555 的设计参考资料。CP2 的周期应大...
