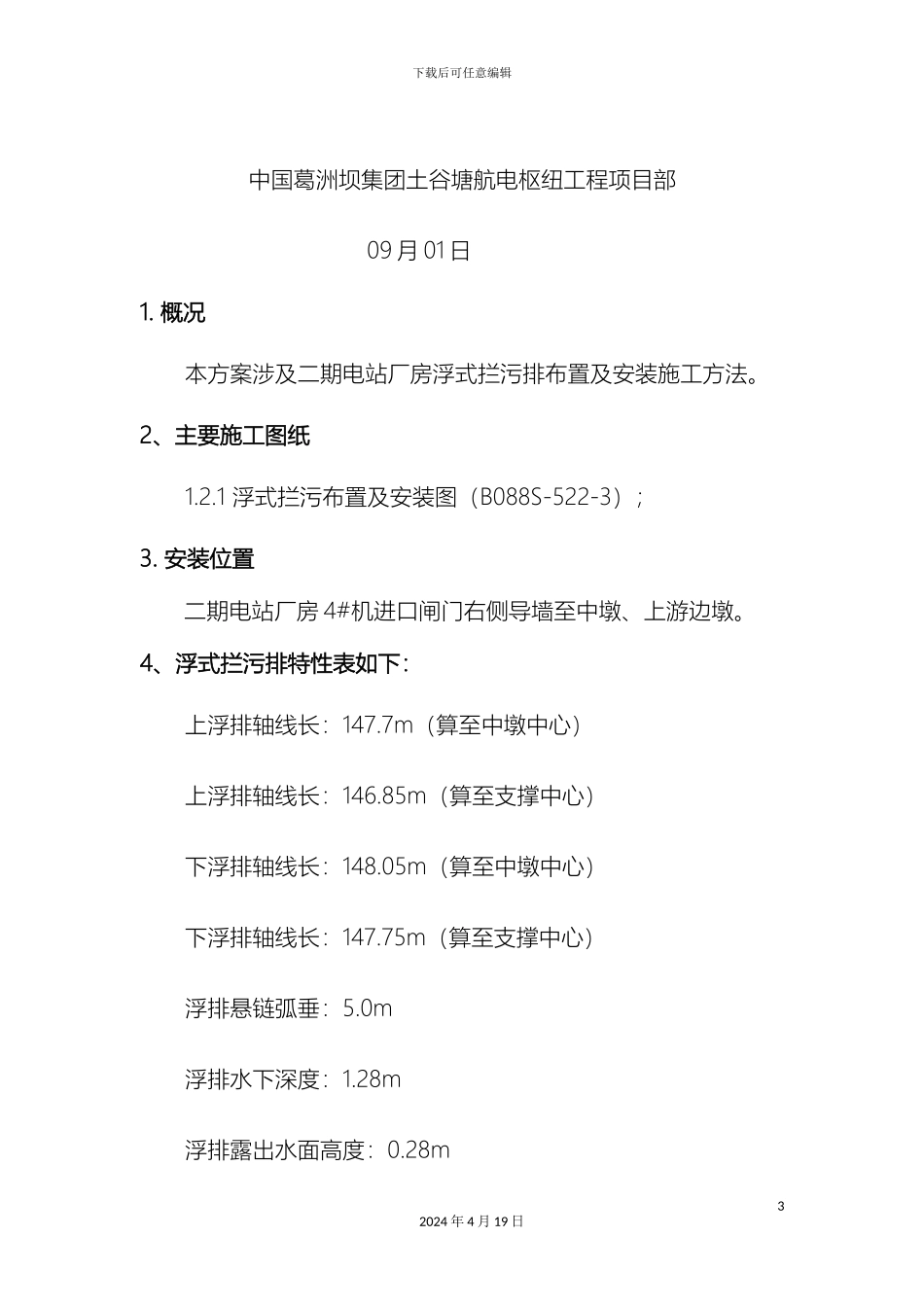

下载后可任意编辑厂房浮式拦污排安装方案12024 年 4 月 19 日下载后可任意编辑湘江土谷塘航电枢纽工程 二期电站厂房浮式拦污排安装 施工方案 编写: 审核: 批准:22024 年 4 月 19 日下载后可任意编辑中国葛洲坝集团土谷塘航电枢纽工程项目部 09 月 01 日1. 概况本方案涉及二期电站厂房浮式拦污排布置及安装施工方法。2、主要施工图纸1.2.1 浮式拦污布置及安装图(B088S-522-3);3. 安装位置二期电站厂房 4#机进口闸门右侧导墙至中墩、上游边墩。4、浮式拦污排特性表如下:上浮排轴线长:147.7m(算至中墩中心)上浮排轴线长:146.85m(算至支撑中心)下浮排轴线长:148.05m(算至中墩中心)下浮排轴线长:147.75m(算至支撑中心)浮排悬链弧垂:5.0m浮排水下深度:1.28m浮排露出水面高度:0.28m32024 年 4 月 19 日下载后可任意编辑单栅页工作宽度:1.8m上游侧浮排拉力:230KN下游侧浮排拉力:160KN5、施工布置5.1、安装平台二期电站厂房 4#进口闸门右侧导墙至中墩中间溢流坝混凝土墙边 5m 间宽,拼装完后上游侧牵引在浮式拦污排中墩、下游侧牵引在浮式拦污排边墩(拦漂工作后视情况再定牵引方式)。5.2、施工道路吊车工作路线为:浮式拦污栅中墩至下游 4#闸门间边墩侧进场公路。5.3、施工顺序埋件侧轨安装完成并浇二期混凝土→导槽内安装支撑装置→浮筒和栅页组件、钢丝绳进行串联拼装→蓄水后牵引至导槽部位与支撑装置连接42024 年 4 月 19 日下载后可任意编辑6. 对施工场地及土建部位的要求(1)现场道路比较狭窄,组件就近放置于安装部位附近,减少二次倒运工作量。(2)埋件安装前,必须将门槽内混凝土进行凿毛并清除门槽内的杂物,合格后才能进行埋件安装。(3)在对浮式拦污栅栅页开始安装前 3 天,完成对厂房 4#进口闸门右侧导墙至中墩中间溢流坝混凝土墙边 5m 间宽部位的杂物清理,便于作为安装平台。7.主要工程施工特点构件需要在平地整拼保证上下两根钢丝绳张力一致,拼装场地需要长 147.7m,且最后安装部位悬浮在水面,安装难度比较大。 主要应对措施:由项目部协调拼装场地的清理,保证拼装正常进行及施工质量,在构件吊装时拴好揽风绳,并配备相应安全哨。在水中作业时配备专职安全员,做好相应的安全措施(配备52024 年 4 月 19 日下载后可任意编辑救生衣),做好安全隐患排查。8.浮式拦污排安装主要施工方法8.1 安装前设备清点与检查a 安装前,提前对栅页组件清点,如发...
