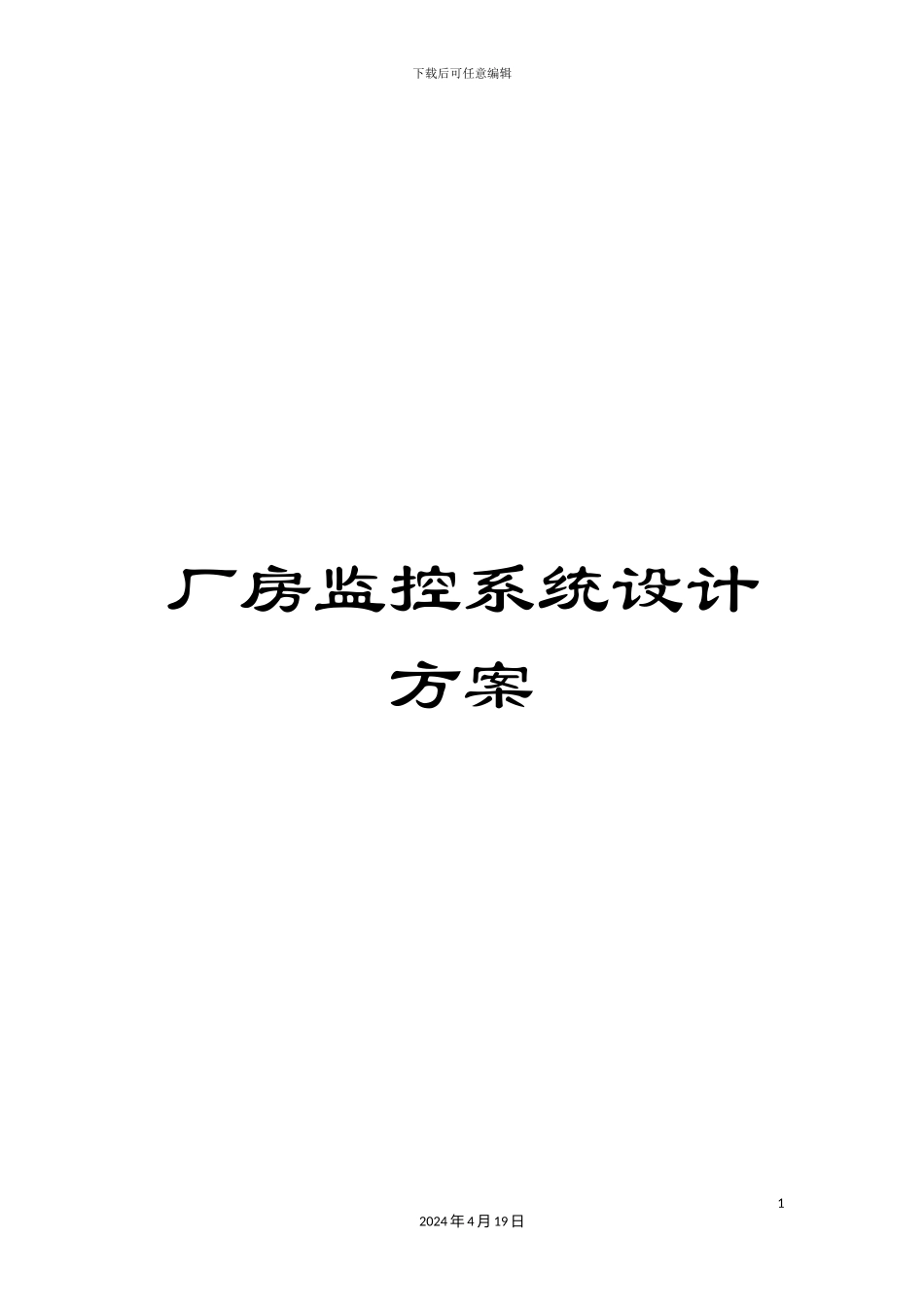

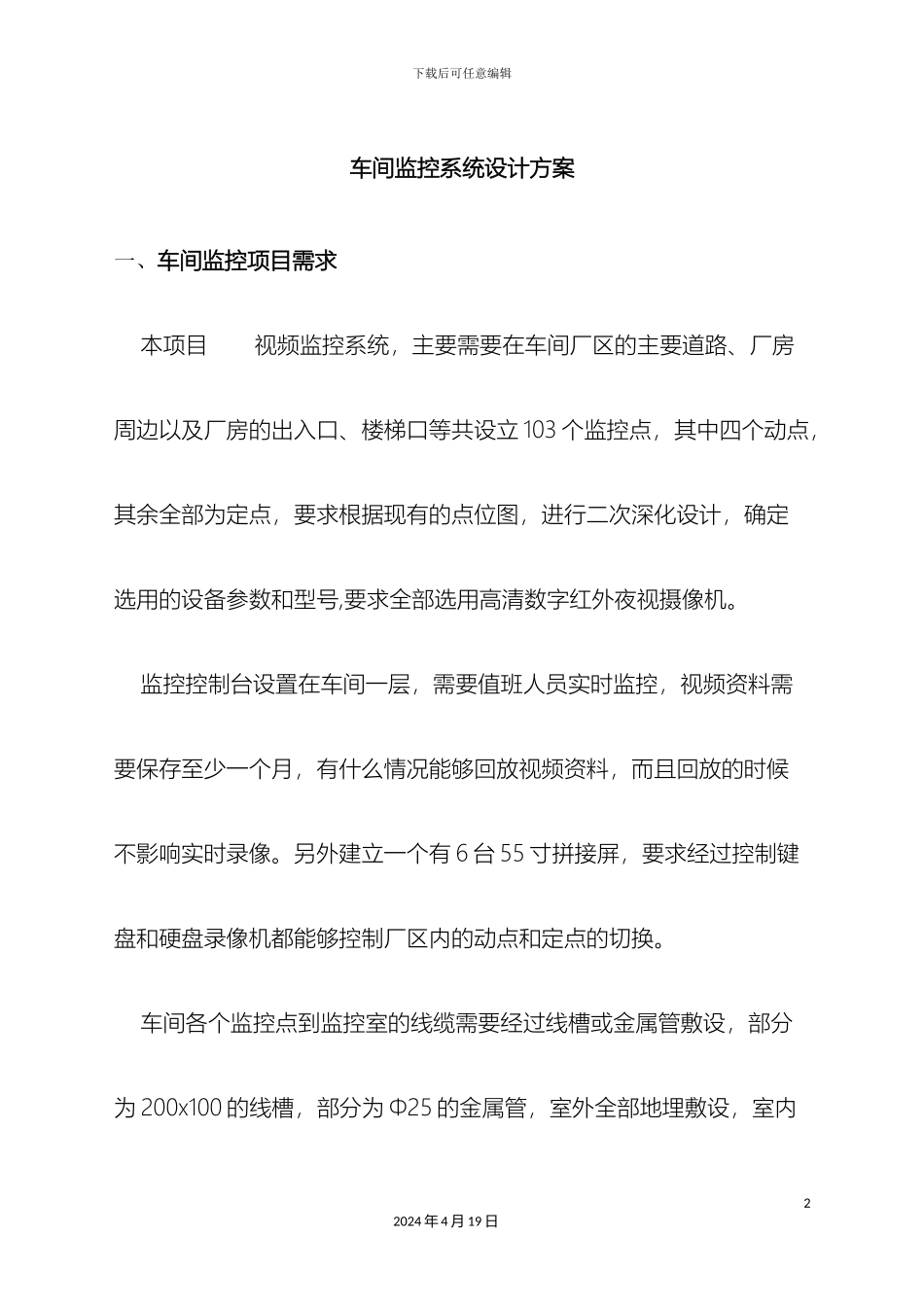

下载后可任意编辑厂房监控系统设计方案12024 年 4 月 19 日下载后可任意编辑车间监控系统设计方案一、车间监控项目需求 本项目 视频监控系统，主要需要在车间厂区的主要道路、厂房周边以及厂房的出入口、楼梯口等共设立 103 个监控点，其中四个动点，其余全部为定点，要求根据现有的点位图，进行二次深化设计，确定选用的设备参数和型号,要求全部选用高清数字红外夜视摄像机。 监控控制台设置在车间一层，需要值班人员实时监控，视频资料需要保存至少一个月，有什么情况能够回放视频资料，而且回放的时候不影响实时录像。另外建立一个有 6 台 55 寸拼接屏，要求经过控制键盘和硬盘录像机都能够控制厂区内的动点和定点的切换。 车间各个监控点到监控室的线缆需要经过线槽或金属管敷设，部分为 200x100 的线槽，部分为 Φ25 的金属管，室外全部地埋敷设，室内22024 年 4 月 19 日下载后可任意编辑的全部走顶内或沿墙壁敷设。二、车间监控方案介绍 根据项目需求，本套车间视频监控系统基本能够分为前端部分、传输部分、控制存储和显示部分组成，还具有对图像信号的分配切换、存储、处理等功能。2.1、前端部分 前端部分主要是摄像机以及其配套的产品等，包括电源、支架等，是整个系统的“眼睛”。它布置在车间的某一位置上，实时采集各个监控点的视频画面，并经过传输部分传回监控室，进行处理。 根据车间的设计图纸和具体需求，本套视频监控系统共设计 103 个监控点，分别设计在车间各层、厂房周边、厂房各层的出入口、走廊以及仓库内等重要场所安装监控摄像机进行现场实时监控并录像，以保障车间的保安能够有效的杜绝安全隐患的发生，单位领导也能够随32024 年 4 月 19 日下载后可任意编辑时随地了解到车间内工人的工作情况。 本车间的前端设备分布情况以及设备选型如下： 厂区共设计安装 9 个监控点，全部为室外监控，主要监看厂房、库房周边。设计 4 个动点，5 个定点。其中在车间四角安装 4 只高清红外高速球，其内置 30 倍一体化变焦镜头，自带 100 米的红外灯，白天为彩色，晚上自动转换为黑白，而且自动启动红外灯进行补光；可 360°连续旋转，方便快速跟踪可疑的人员和车辆；具有 128 个预置位，能够快速监看重要位置；适合于安装在室外，全天候工作。其余的 5 个定点摄像机均选用海康系列的 50 米高清红外一体摄像机，主要监看厂区出入口以及库房、厂房门口和周边的情况，全部为室外...
