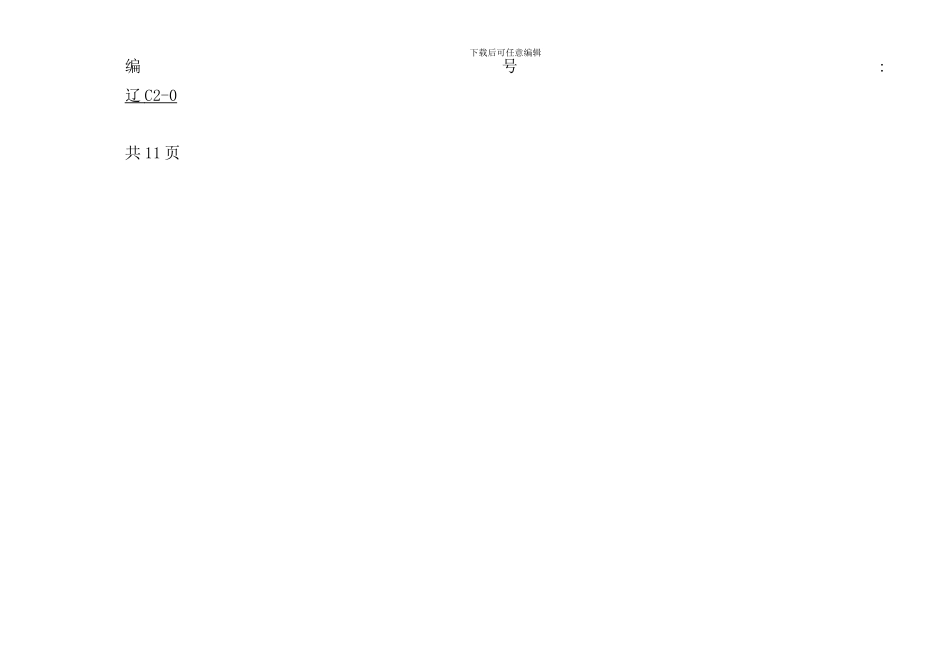

压力容器产品工艺文件

下载后可任意编辑编号: 辽 C2-0 共 11 页下载后可任意编辑压 力 容 器 产 品 工 艺 文 件产品名称 废氯气缓冲罐 图 号 09-05-00容器类别 三类制造编号产品编号 R-01～02编制 4 月 15 日 审核 4 月 15 日 批准 4 月 15 日 压力容器图样设计、 工艺性审查记录 辽 A2-3下载后可任意编辑编号: 01 共 1 页第 1 页产品名称产品图号制造编号产品编号 工作压力管程 0.4MP壳程 0.6 MP工作温度管程 20/30℃壳程164/164℃介 质管程: 壳程: 容器类别一类换热面积150m2设计压力管程 0.45MP壳程 0.65 MP设计温度管程 35℃壳程 167℃焊缝系数管程 0.85壳程 0.85主体材料TA2+16MnRTA2,20,Q235-B腐蚀裕度管程 0mm壳程 2 mm设计单位沈阳陆正冷热设备有限公司制造标准GB151-1999,JB/T4745- 存在问题: 经审查没有发现问题。处理结果: 按设计图样要求制造。下载后可任意编辑审核: 3 月 20 日 审查: 3 月 20 日压力容器图样设计、 工艺性审查记录 辽 A2-3编号: 01 共 1 页第 1 页产品名称产品图号制造编号产品编号工作压力2.45KPa工作温度90 ℃介 质 阳极液容器类别全容积18.5m3设计压力2.7KPa设计温度100 ℃焊缝系数主体材料TA2腐蚀裕度2 mm设计单位天津化工厂设计所制造标准JB 4745- 《钛制焊接容器》存在问题: 经审查没有发现问题。处理结果: 按设计图样要求制造。下载后可任意编辑审核: 10 月 11 日 审查: 10 月 11 日锥体 工 艺 过 程 卡 辽 B2 — 6 . 1 编号:02 共 1 页 第 1 页产品名称零( 部) 件件号材料牌号Q235-B制 造 编 号图 号数 量材料规格δ=14产 品 编 号序号车间工种或设备工序工 艺 内 容 及 技 术 要 求单件工时1铆焊车间铆工领料材料应具有生产厂家质量合格证明书原件或有效复印件, 表面质量合格, 标记清楚。2划线按排版图要求划线, 作材料标记移植。3下料按线气割下料。 4开坡口坡口形式按焊接工艺要求。5铆工拼板按排版图进行组对, 错边量≤1.4mm, 对接间隙 c=2±0.5mm。6焊工焊接按焊接工艺要求施焊。7铆工压头展开料两端预弯。8卷制按滚圆工艺守则要求滚圆。9组对组对点固焊: 错边量≤3mm, 对接间隙 c=2±0.5mm。10焊工焊接清除锥体坡口及两侧 25mm 范围杂物及氧化物,按焊接工艺要求施焊清除溶渣及飞溅, 距焊缝 50mm 打焊工钢印代号。11铆工校圆 在卷板机上校圆: 棱角度≤3.4mm; ...
