压力容器制造工艺流程VIP专享

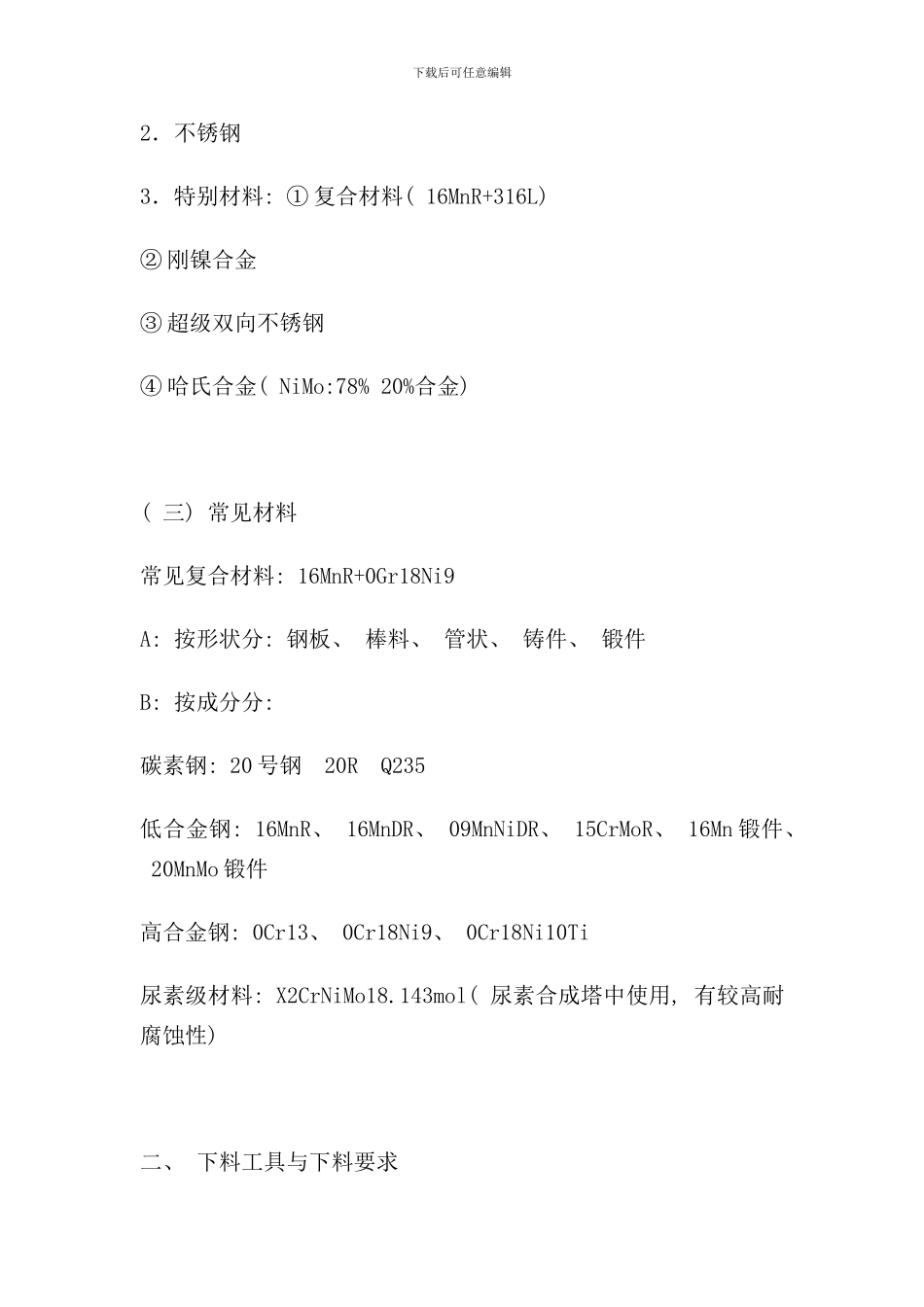

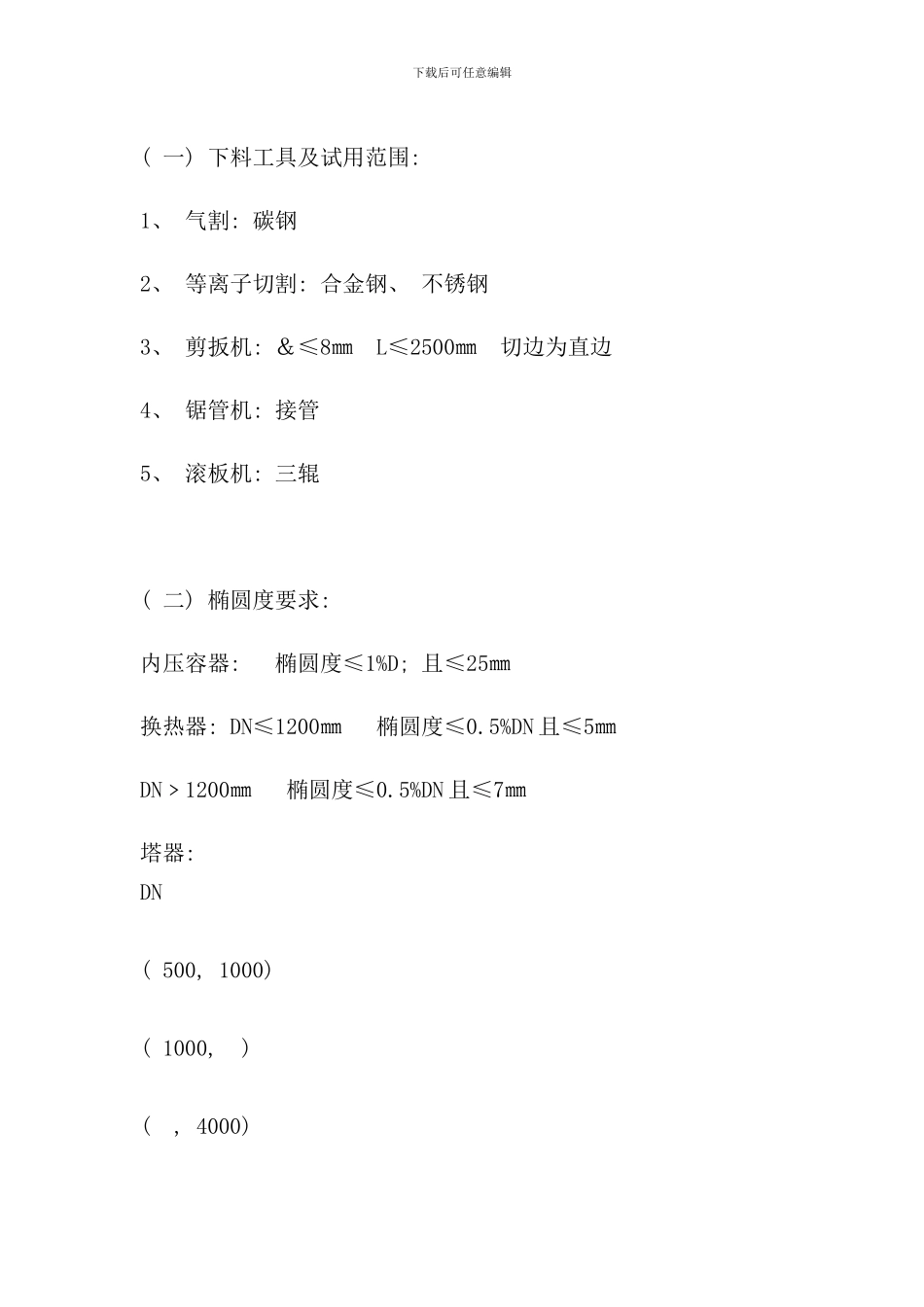

下载后可任意编辑 4 月, **公司因取《压力容器制造许可证》, 需试制一台压力容器。公司决定试制一台自用的储气罐, 规格 Φ1000×2418×10, 设计压力 1.78MPa, 设计温度 40℃, 属二类压力容器。经过该压力容器的试制, 对压力容器的制造工艺流程有了更深的了解。 工艺流程: 下料——>成型——>焊接——>无损检测——>组对、 焊接——>无损检测——>热处理——>耐压实验 一、 选材及下料( 一) 压力容器的选材原理1．具有足够的强度, 塑性, 韧性和稳定性。2．具有良好的冷热加工性和焊接性能。3．在有腐蚀性介质的设备必须有良好的耐蚀性和抗氢性。4．在高温状态使用的设备要有良好的热稳定性。5．在低温状态下使用的设备要考虑有良好的韧性。 ( 二) 压力容器材料的种类1．碳钢, 低合金钢下载后可任意编辑2．不锈钢3．特别材料: ① 复合材料( 16MnR+316L) ② 刚镍合金③ 超级双向不锈钢④ 哈氏合金( NiMo:78% 20%合金) ( 三) 常见材料常见复合材料: 16MnR+0Gr18Ni9A: 按形状分: 钢板、 棒料、 管状、 铸件、 锻件B: 按成分分: 碳素钢: 20 号钢 20R Q235低合金钢: 16MnR、 16MnDR、 09MnNiDR、 15CrMoR、 16Mn 锻件、 20MnMo 锻件高合金钢: 0Cr13、 0Cr18Ni9、 0Cr18Ni10Ti尿素级材料: X2CrNiMo18.143mol( 尿素合成塔中使用, 有较高耐腐蚀性) 二、 下料工具与下料要求下载后可任意编辑( 一) 下料工具及试用范围: 1、 气割: 碳钢2、 等离子切割: 合金钢、 不锈钢3、 剪扳机: ＆≤8㎜ L≤2500㎜ 切边为直边4、 锯管机: 接管5、 滚板机: 三辊 ( 二) 椭圆度要求: 内压容器: 椭圆度≤1%D; 且≤25㎜换热器: DN≤1200㎜ 椭圆度≤0.5%DN 且≤5㎜DN﹥1200㎜ 椭圆度≤0.5%DN 且≤7㎜塔器: DN ( 500, 1000) ( 1000, ) ( , 4000) 下载后可任意编辑( 4000, +∞) 椭圆度 ±5㎜ ±10㎜ ± 15㎜ ±20㎜ 多层包扎内筒: 椭圆度≤0.5%D, 且≤6㎜ ( 三) 错边量要求: 见下表 ( 四) 直线度要求: 一般容器: L≤30000 ㎜ 直线度≤L/1000㎜ L﹥30000㎜ 直线度按塔器 塔器: L≤15000 ㎜ 直线度≤L/1000㎜ L﹥15000㎜ 直线度≤0.5L/1000 +8㎜下载后可任意编辑 换热器: L≤6000㎜ 直线度≤L/1000 且 ≤4.5㎜ L﹥6000㎜ 直线度≤L/1000 且≤8㎜ 三、 焊接( 一) 焊前准备与焊接环境 1、 焊条、 焊剂及其它焊接材料的贮存库应...
