压力钢管焊接工艺指导书模板VIP专享

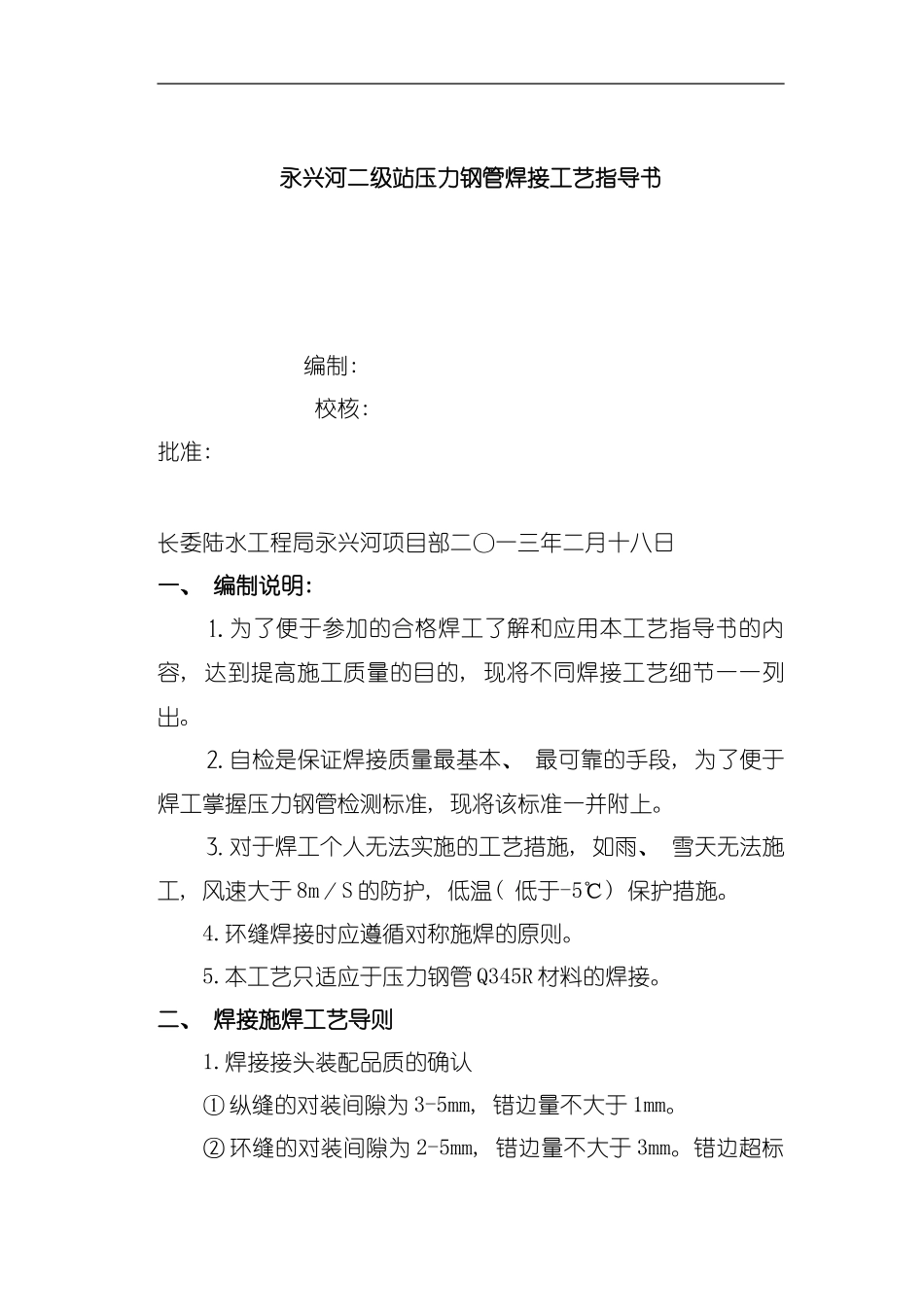

永兴河二级站压力钢管焊接工艺指导书编制: 校核: 批准: 长委陆水工程局永兴河项目部二〇一三年二月十八日一、 编制说明: ⒈ 为了便于参加的合格焊工了解和应用本工艺指导书的内容, 达到提高施工质量的目的, 现将不同焊接工艺细节一一列出。⒉ 自检是保证焊接质量最基本、 最可靠的手段, 为了便于焊工掌握压力钢管检测标准, 现将该标准一并附上。⒊ 对于焊工个人无法实施的工艺措施, 如雨、 雪天无法施工, 风速大于 8m／S 的防护, 低温( 低于-5℃) 保护措施。4.环缝焊接时应遵循对称施焊的原则。5.本工艺只适应于压力钢管 Q345R 材料的焊接。二、 焊接施焊工艺导则1.焊接接头装配品质的确认① 纵缝的对装间隙为 3-5mm, 错边量不大于 1mm。② 环缝的对装间隙为 2-5mm, 错边量不大于 3mm。错边超标下载后可任意编辑量累计长度不得大于焊缝全长的 15％。⒉ 焊接条件①．参加压力钢管一、 二类焊缝焊接的焊工必须持有与本标段压力钢管焊材种类、 焊接方法与焊接位置相适应的合格证上岗, 若持有合格证的焊工中断焊接工作 6 个月以上者应重新进行考试。岔管焊接的焊工必须进行专门的技术培训。所有焊接压力钢管的焊工在业主的要求下, 必须参加业主主持的现场考试, 并须持有发包工程师颁发的上岗证才能上岗。②．风速大于 8m/s 时和环境温度低于-5℃、 相对湿度大于 90%以及雨天和雪天、 露天施工实行有效措施( 加保温棚和防风、 防雨棚) 后再进行施工。3.焊材的管理和使用要求① 焊材的管理: 焊材入库时, 应检查是否有出产材质证明书或质量保证书。当放回收焊条应严格按制定的要求进行。如焊条必须按说明书烘焙好。焊条放在保温筒内随用随取, 且烘焙次数未超过两次, 不得有任何破损, ② 焊材选用: 手工焊选用国产 E5015 焊条。4.施焊前准备① 焊前应清除坡口机其两侧( 待焊部位及周围) 10-20mm范围内的水分、 油污、 铁锈、 氧化层等, 并打磨出金属光泽。② 预热: 我们拟定高强钢当环境温度低于 5℃时或板厚大于 32mm 的低合金结构钢焊缝焊接前对焊缝两侧进行预热, 预热温度由试验确定, 一般为 100～130℃。预热宽度以焊缝中心线两侧各 3 倍板厚, 且不小于 100mm 为宜。焊接过程中, 层间温度下载后可任意编辑控制在 150～200℃为宜。用表面温度计测量焊缝预热温度, 距焊缝中心线两侧 50mm 处对称测量, 每条焊缝不应少于 3 对测点。当气温在 0～15℃时, 钢管焊...
