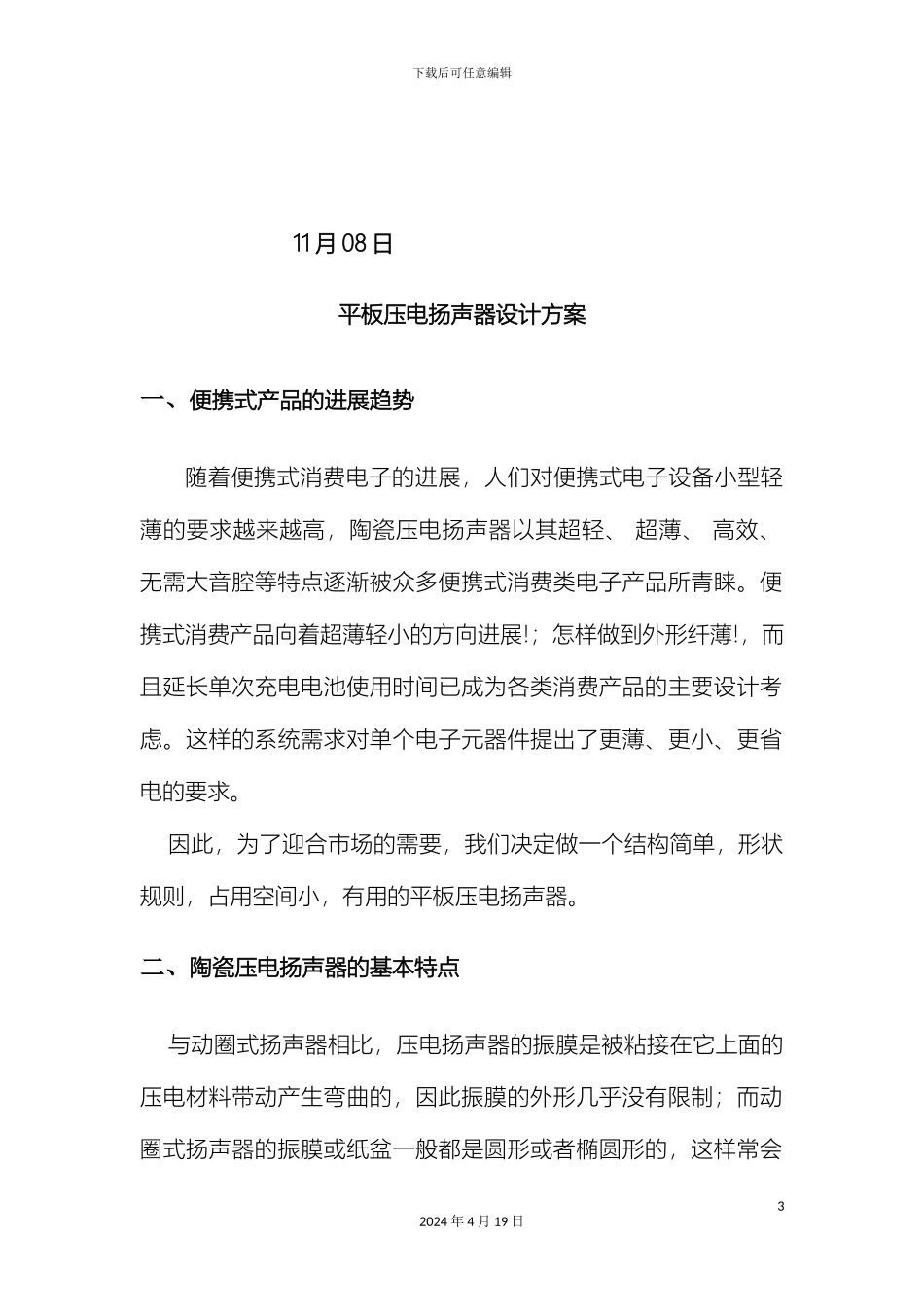

下载后可任意编辑压电扬声器最终设计方案综述12024 年 4 月 19 日下载后可任意编辑 考试序列号 项目名称： 平 板压电扬声器设计 课程名称： 大学物理实验 学 院： 机电工程学院 专业班级： 级 机械类（创新实验班） 组 员： 曾劲松 曾俊贤 陈集辉 陈思豪 梁荣光 联系方式： 任课老师： 钟老师 22024 年 4 月 19 日下载后可任意编辑 11 月 08 日平板压电扬声器设计方案一、便携式产品的进展趋势随着便携式消费电子的进展，人们对便携式电子设备小型轻薄的要求越来越高，陶瓷压电扬声器以其超轻、 超薄、 高效、 无需大音腔等特点逐渐被众多便携式消费类电子产品所青睐。便携式消费产品向着超薄轻小的方向进展!；怎样做到外形纤薄!，而且延长单次充电电池使用时间已成为各类消费产品的主要设计考虑。这样的系统需求对单个电子元器件提出了更薄、更小、更省电的要求。 因此，为了迎合市场的需要，我们决定做一个结构简单，形状规则，占用空间小，有用的平板压电扬声器。二、陶瓷压电扬声器的基本特点 与动圈式扬声器相比，压电扬声器的振膜是被粘接在它上面的压电材料带动产生弯曲的，因此振膜的外形几乎没有限制；而动圈式扬声器的振膜或纸盆一般都是圆形或者椭圆形的，这样常会32024 年 4 月 19 日下载后可任意编辑限制产品的外形设计。所有的动圈式扬声器都必须有一个磁铁以驱动音圈，这样就增加了扬声器的总体高度及重量。可是陶瓷压电扬声器却无需磁铁驱动，这样就能够达到一种很薄的外形从而降低终端产品的高度。面对设计小巧的手机和越来越薄的电脑，动圈式扬声器成为制造商能否生产出超薄产品的制约因素。陶瓷压电扬声器能以超薄、紧凑的封装提供极具竞争力的声压电平；具有取代传统的动圈式扬声器的巨大潜力。陶瓷压电和动圈式扬声器的主要区别如表下所示：扬声器类型优点缺点陶瓷压电扬声器超薄外形，严格的制造公差，所需声腔很小，效率高，散热好，寿命长，无磁场，无电磁辐射 需要高压才能驱动，低频响应不是很好，容性负载动圈式扬声器技术成熟，成本低，频率响应很好尺寸较大，制造公差宽松，所需声腔较大，效率低 驱动陶瓷压电扬声器的放大器电路有与驱动传统动圈式扬声器不同的输出驱动要求。陶瓷压电扬声器的结构要求放大器驱动大电容负载，并在较高的频率下输出更大的电流，同时保持高输出电压。传统动圈式扬声器的效率很容易计算。音频线圈绕组能够近似为固定电阻与一个大电感...
