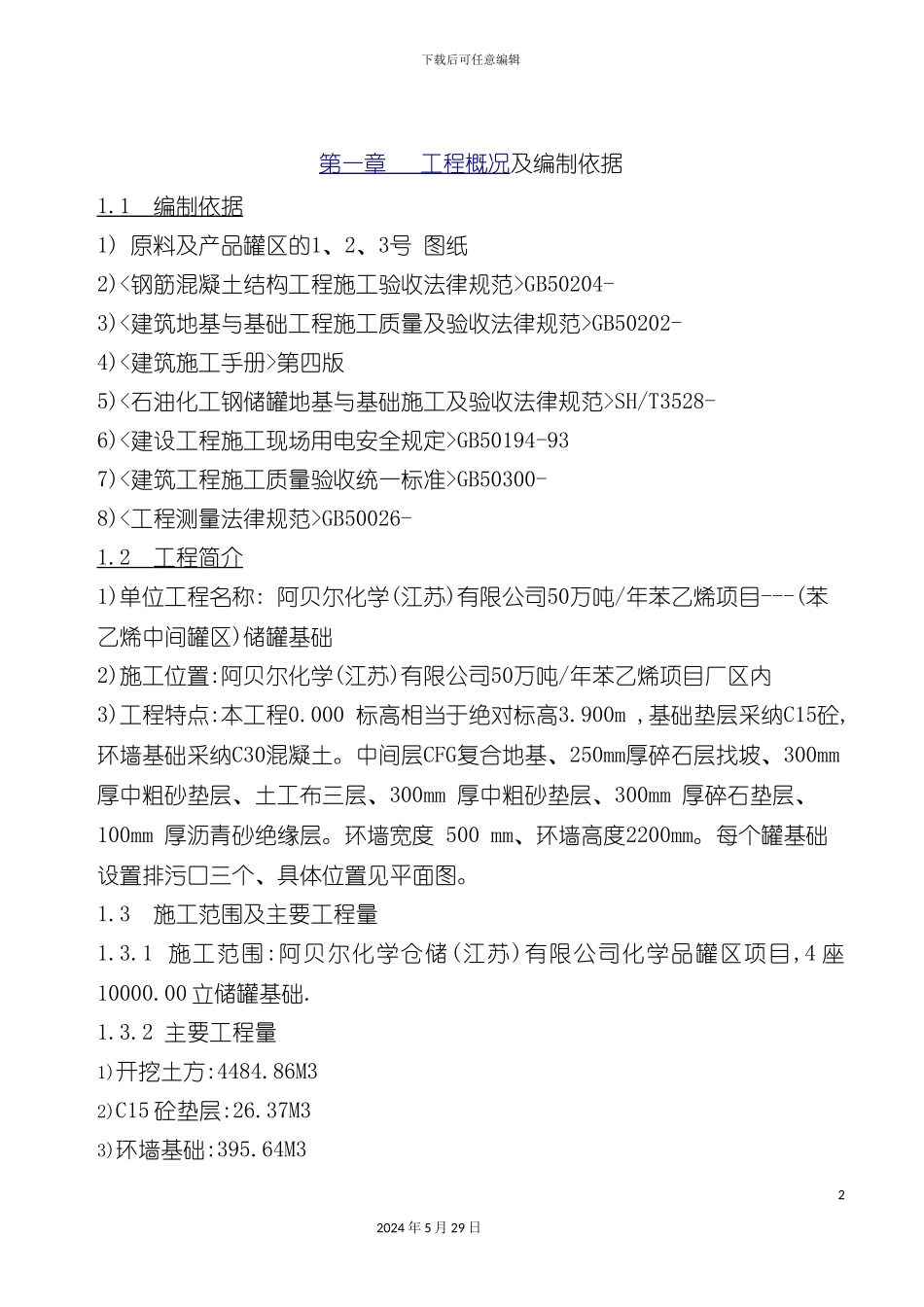

下载后可任意编辑原料及产品罐区施工方案12024 年 5 月 29 日下载后可任意编辑第一章 工程概况及编制依据1.1 编制依据 1) 原料及产品罐区的1、2、3号 图纸2)<钢筋混凝土结构工程施工验收法律规范>GB50204- 3)<建筑地基与基础工程施工质量及验收法律规范>GB50202- 4)<建筑施工手册>第四版􀋶5)<石油化工钢储罐地基与基础施工及验收法律规范>SH/T3528- 6)<建设工程施工现场用电安全规定>GB50194-937)<建筑工程施工质量验收统一标准>GB50300- 8)<工程测量法律规范>GB50026- 1.2 工程简介 1)单位工程名称: 阿贝尔化学(江苏)有限公司50万吨/年苯乙烯项目---(苯乙烯中间罐区)储罐基础2)施工位置:阿贝尔化学(江苏)有限公司50万吨/年苯乙烯项目厂区内3)工程特点:本工程0.000 标高相当于绝对标高3.900m ,基础垫层采纳C15砼,环墙基础采纳C30混凝土。中间层CFG复合地基、250mm厚碎石层找坡、300mm 厚中粗砂垫层、土工布三层、300mm 厚中粗砂垫层、300mm 厚碎石垫层、100mm 厚沥青砂绝缘层。环墙宽度 500 mm、环墙高度2200mm。每个罐基础设置排污口三个、具体位置见平面图。1.3 施工范围及主要工程量1.3.1 施工范围:阿贝尔化学仓储(江苏)有限公司化学品罐区项目,4 座10000.00 立储罐基础.1.3.2 主要工程量1)开挖土方:4484.86M3 2)C15 砼垫层:26.37M3 3)环墙基础:395.64M3 22024 年 5 月 29 日下载后可任意编辑4)钢筋:60.6T5)碎石垫层:1639.55M36)中粗砂垫层:1639.55M37)土工布防水层:2732.58M2 8)沥青绝缘层:292.09M3 1.4 工程特点 难点本工程特点为环墙基础、环墙半径长、基础墙高,为 2.2M。筒体在水平荷载作用下起整体空间作用的抗侧力构件。工程的难点:地质条件差.第二章 主要施工方法及技术措施2.1 施工工艺流程 定位放线 ---土方开挖 ---基槽验收---垫层C15砼浇筑---桩芯施工---钢筋绑扎---模板安装---浇筑环墙C30砼---养护拆模---外围土方回填---中间层CFG复合地基---250mm厚碎石层找坡---300mm 厚中粗砂垫层---土工布三层---300mm 厚中粗砂垫层---300mm 厚碎石垫层---100mm 厚沥青砂绝缘层。2.2 主要施工方法 2.2.1 工程测量2.2.2 施工测量依据贝尔化学(江苏)有限公司50万吨/年苯乙烯项目用地红线坐标点结合现场进行施测绘制定位放线成果图,向建设、监理单位递交<施工测量报验单>复测确认,控制轴线的测量定位经建设监理单位复测合格后,进行单位工程的坐标,轴线测量放线。测量采纳经过校验的J2...
