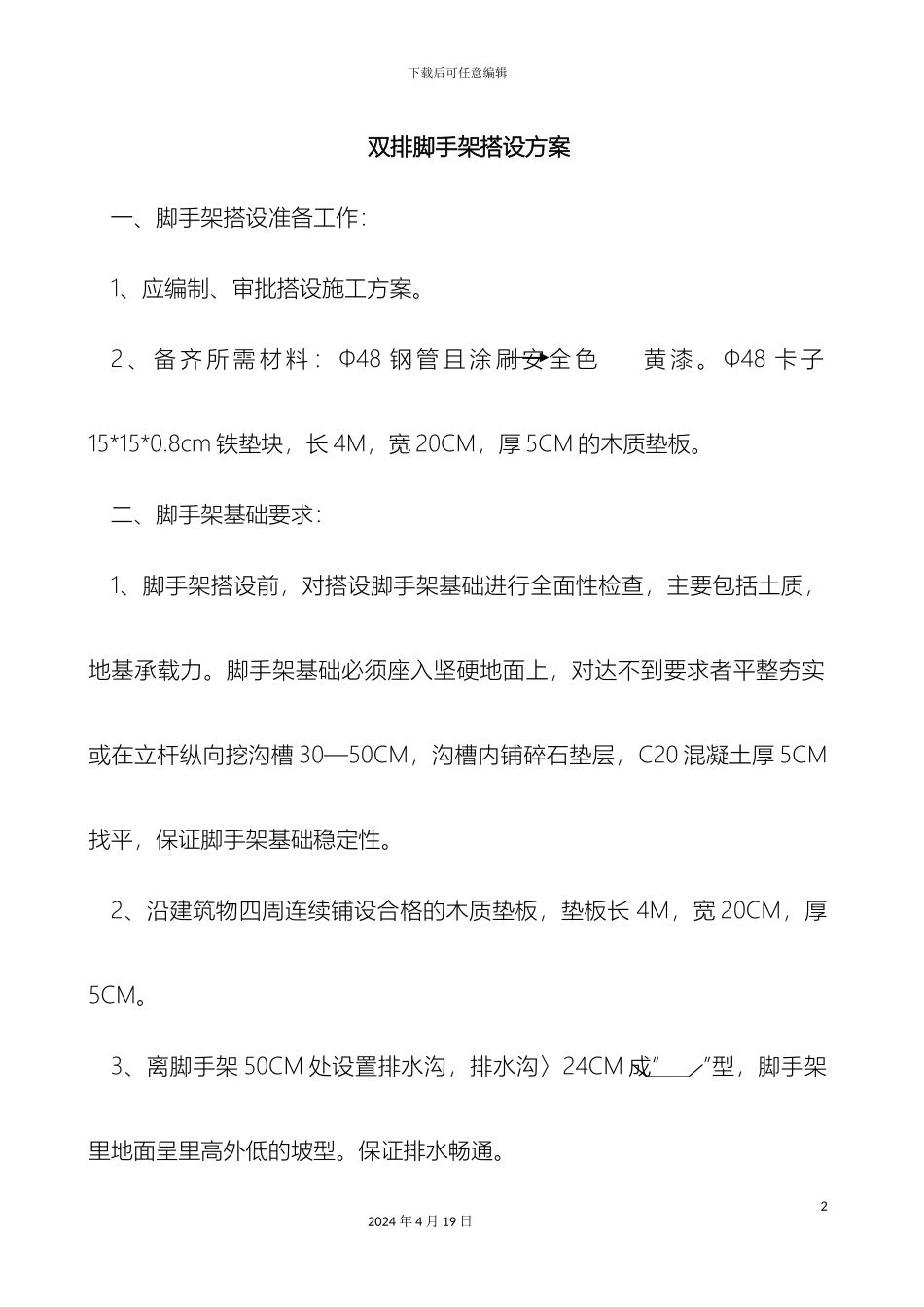

下载后可任意编辑双排脚手架搭设方案12024 年 4 月 19 日下载后可任意编辑双排脚手架搭设方案一、脚手架搭设准备工作：1、应编制、审批搭设施工方案。2 、 备 齐 所 需 材 料 ： Ф48 钢 管 且 涂 刷 安 全 色 黄 漆 。 Ф48 卡 子15*15*0.8cm 铁垫块，长 4M，宽 20CM，厚 5CM 的木质垫板。二、脚手架基础要求：1、脚手架搭设前，对搭设脚手架基础进行全面性检查，主要包括土质，地基承载力。脚手架基础必须座入坚硬地面上，对达不到要求者平整夯实或在立杆纵向挖沟槽 30—50CM，沟槽内铺碎石垫层，C20 混凝土厚 5CM找平，保证脚手架基础稳定性。2、沿建筑物四周连续铺设合格的木质垫板，垫板长 4M，宽 20CM，厚5CM。3、离脚手架 50CM 处设置排水沟，排水沟〉24CM 成“ ”型，脚手架里地面呈里高外低的坡型。保证排水畅通。22024 年 4 月 19 日下载后可任意编辑三、各杆件搭设要求：1、立杆：立杆是脚手架中最主要的受力杆件，其作用主要是承受脚手架传来的垂直荷载。每根立杆基础部位应穿铁靴，并置放于垫板中间。立杆间距为 1.5M；其接头实行对接方法，其高度应超过操作层 1.5M，其整体脚手架垂直度应不大于架高的 1/200。2、立杆必须用连墙件与建筑物可靠连接。3、立杆上的对接扣件应交错布置；两根相邻立杆的接头不应设置在同步距内，同步距内隔一根立杆的两个相隔接头在高度方向错开的间距不宜小于 500MM，各接头中心至主接点的距离不宜大于步距的 1/3。4、脚手架必须设置纵、横向扫地杆，纵向扫地杆应采纳直角扣件固定在距底座上皮不大于 200MM 处的杆上。横向扫地杆亦应采纳直角扣件固定在靠近纵向扫地杆下方的立杆上。当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1M，靠边32024 年 4 月 19 日下载后可任意编辑坡上方的立杆轴线到边坡的距离不应小于 500MM。四、纵向水平杆：纵向水平杆是指平行于墙体的两排横杆。1、纵向水平杆宜设置在立杆内侧，其长度不小于 3 跨。2、纵向水平杆接长宜采纳对接扣件连接，也可采纳搭接。对接、搭接应符合下列规定：（1）、纵向水平杆的对接扣件应交错布置；两根相临纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不小于 500MM；各接头中心至最近主节点的距离不大于纵距的1/3。（2）、搭接长度不小于 1M，应等间距设置 3 个旋转扣件固定...
