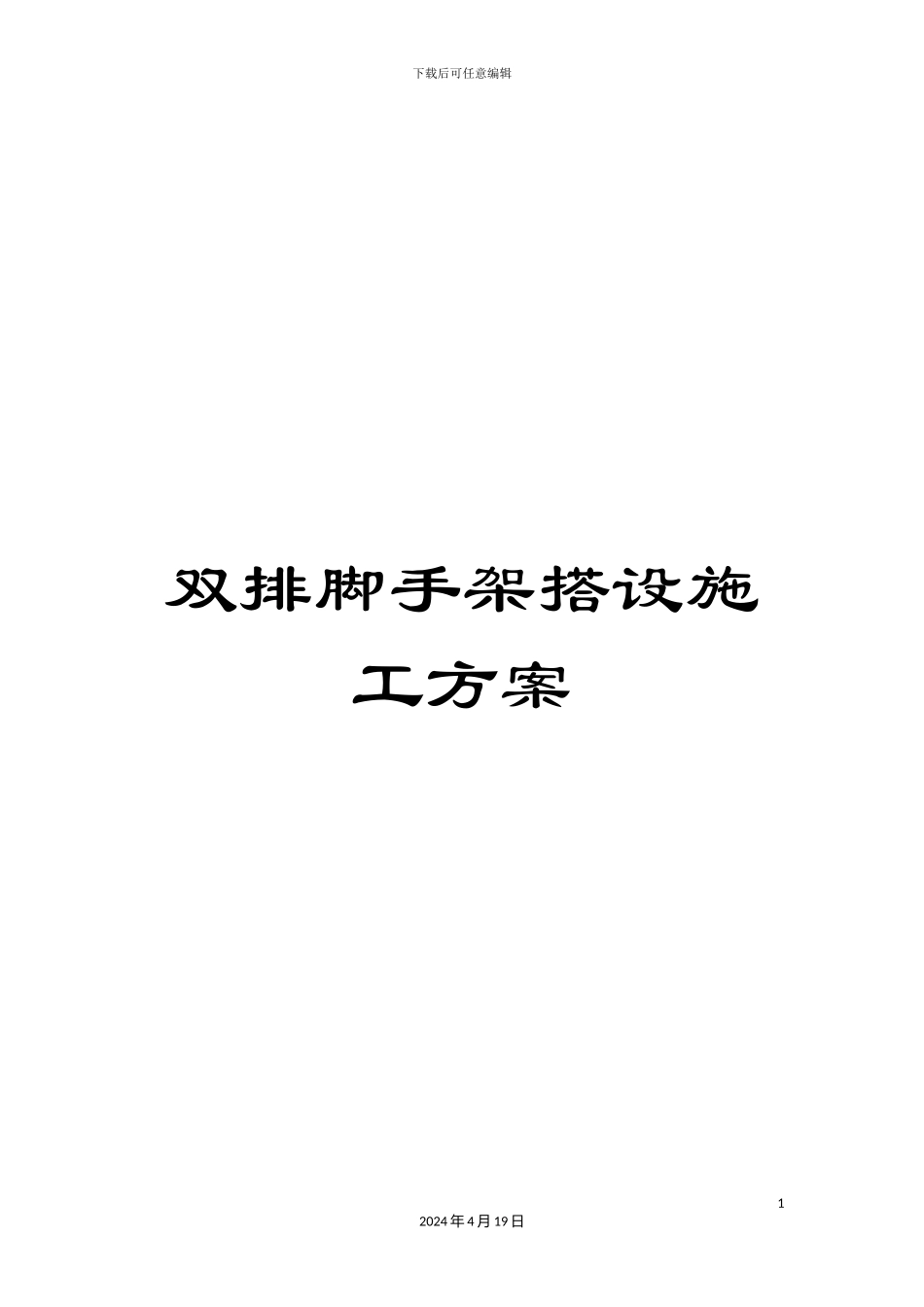

双排脚手架搭设施工方案

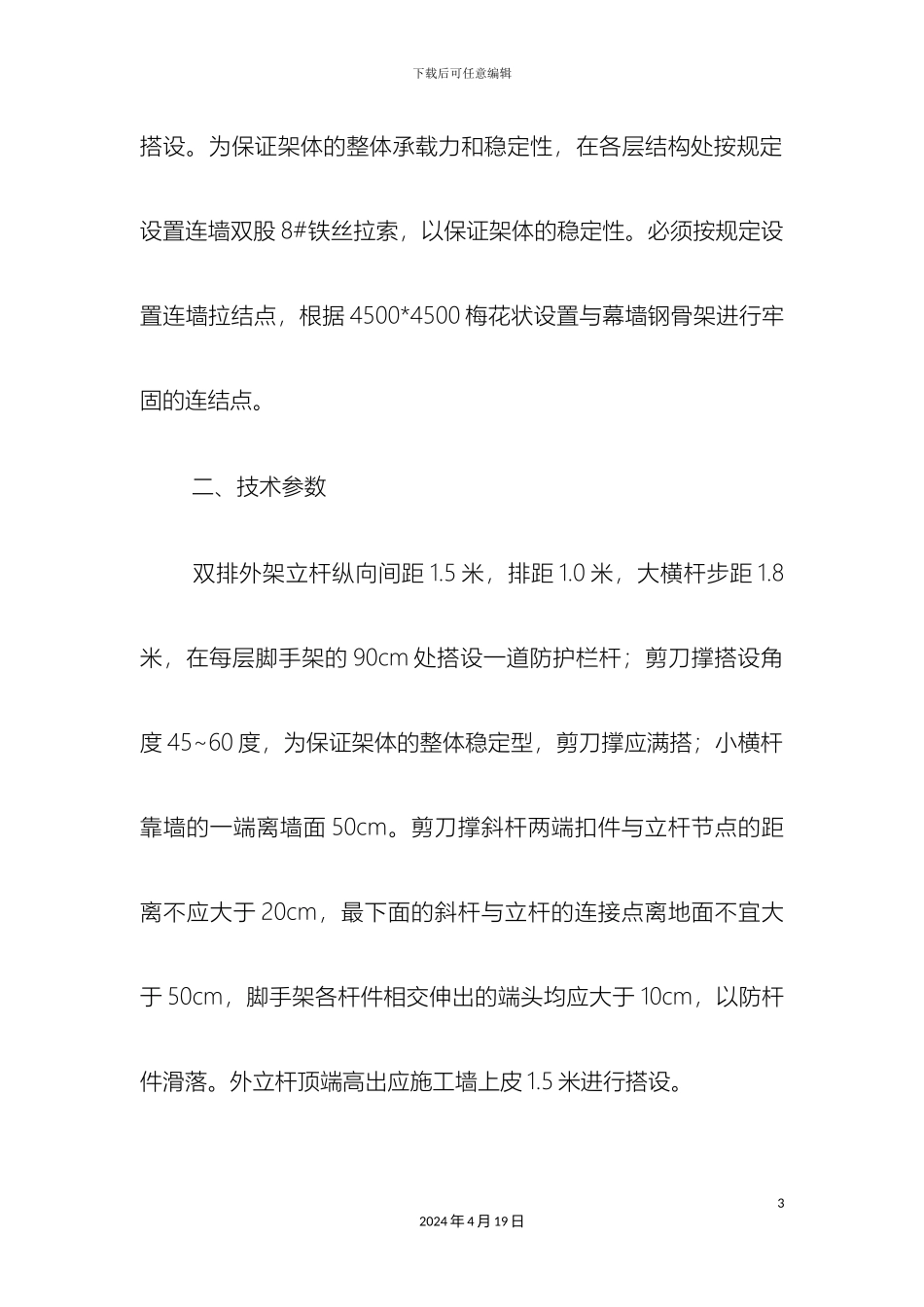

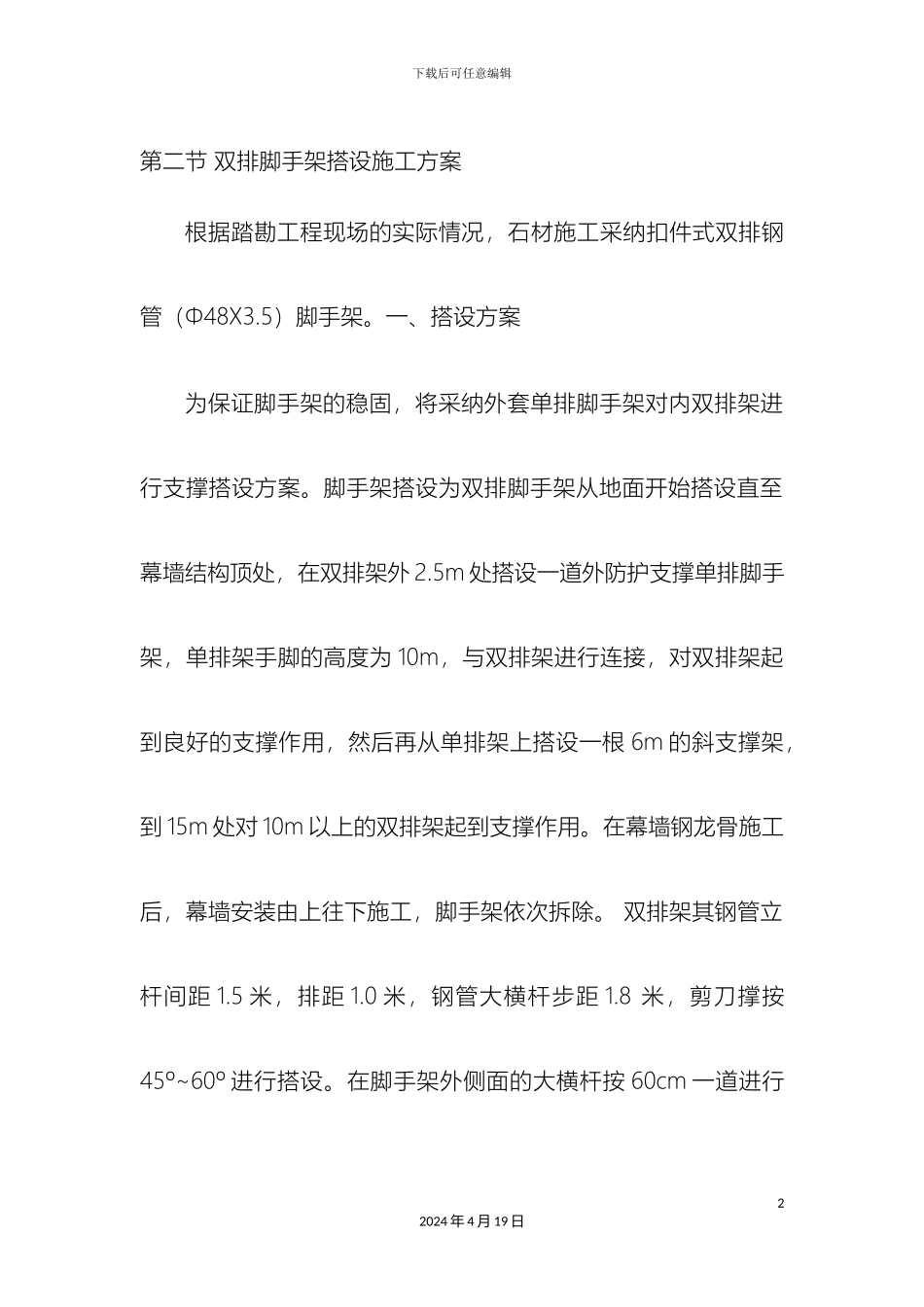

下载后可任意编辑双排脚手架搭设施工方案12024 年 4 月 19 日下载后可任意编辑第二节 双排脚手架搭设施工方案根据踏勘工程现场的实际情况，石材施工采纳扣件式双排钢管（Φ48X3.5）脚手架。一、搭设方案为保证脚手架的稳固，将采纳外套单排脚手架对内双排架进行支撑搭设方案。脚手架搭设为双排脚手架从地面开始搭设直至幕墙结构顶处，在双排架外 2.5m 处搭设一道外防护支撑单排脚手架，单排架手脚的高度为 10m，与双排架进行连接，对双排架起到良好的支撑作用，然后再从单排架上搭设一根 6m 的斜支撑架，到 15m 处对 10m 以上的双排架起到支撑作用。在幕墙钢龙骨施工后，幕墙安装由上往下施工，脚手架依次拆除。 双排架其钢管立杆间距 1.5 米，排距 1.0 米，钢管大横杆步距 1.8 米，剪刀撑按45º~60º 进行搭设。在脚手架外侧面的大横杆按 60cm 一道进行22024 年 4 月 19 日下载后可任意编辑搭设。为保证架体的整体承载力和稳定性，在各层结构处按规定设置连墙双股 8#铁丝拉索，以保证架体的稳定性。必须按规定设置连墙拉结点，根据 4500*4500 梅花状设置与幕墙钢骨架进行牢固的连结点。 二、技术参数 双排外架立杆纵向间距 1.5 米，排距 1.0 米，大横杆步距 1.8米，在每层脚手架的 90cm 处搭设一道防护栏杆；剪刀撑搭设角度 45~60 度，为保证架体的整体稳定型，剪刀撑应满搭；小横杆靠墙的一端离墙面 50cm。剪刀撑斜杆两端扣件与立杆节点的距离不应大于 20cm，最下面的斜杆与立杆的连接点离地面不宜大于 50cm，脚手架各杆件相交伸出的端头均应大于 10cm，以防杆件滑落。外立杆顶端高出应施工墙上皮 1.5 米进行搭设。32024 年 4 月 19 日下载后可任意编辑三、管脚手架搭设的基本要求扣件式钢管脚手架的搭设顺序为：摆放悬挑构件→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑→铺脚手板。脚手架外立杆侧满挂密目安全网进行封闭，施工层脚手架内立杆与建筑手之间拟采纳模板或兜网进行封闭。 四、 技术要点施工要求必须使用合格材料，对于有变形和不合格的扣件均不得使用。在外脚架搭设过程中，必须严格按规定的构造方案和尺寸进行搭42024 年 4 月 19 日下载后可任意编辑设，并及时与结构拉结或采纳临时支...
