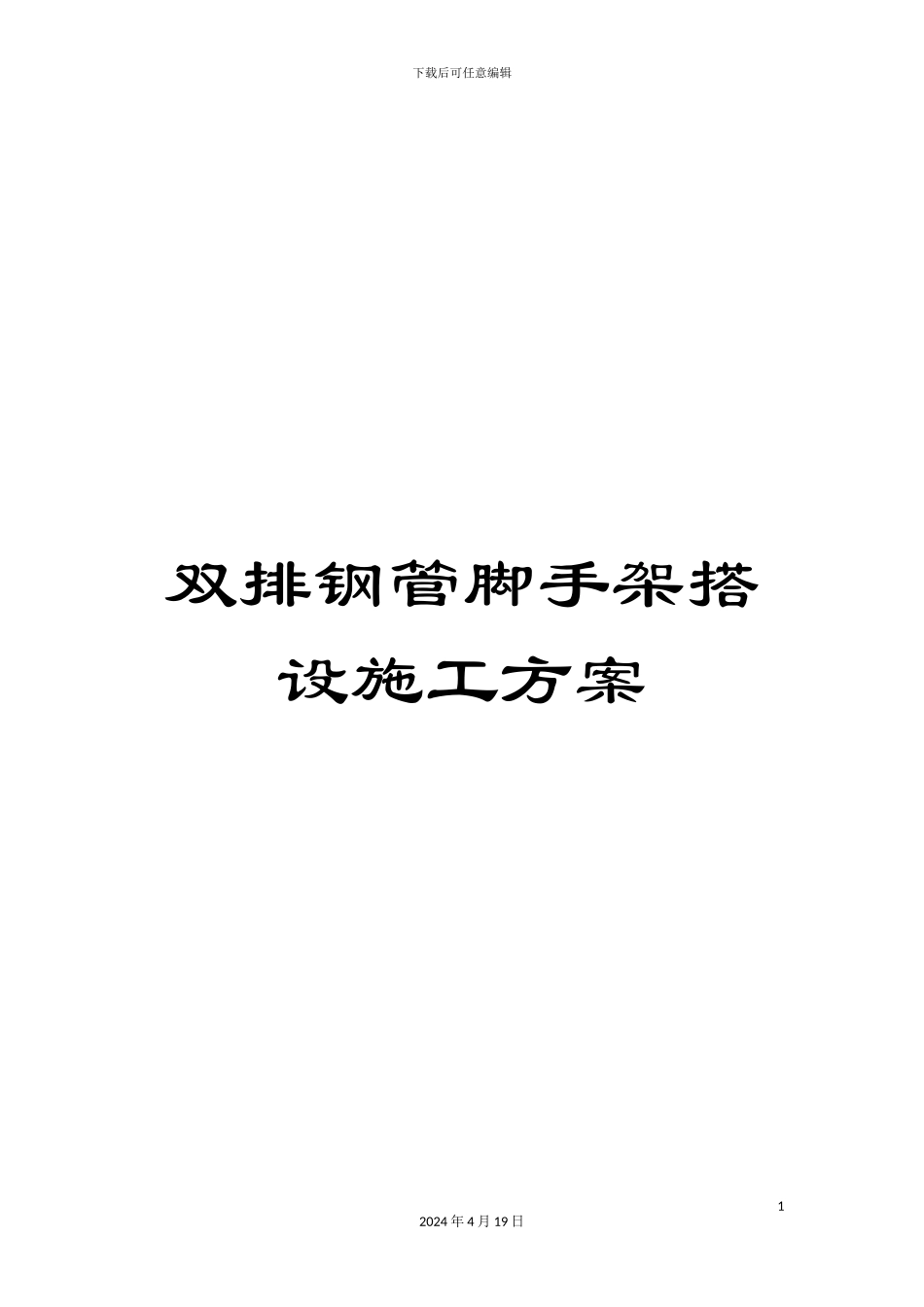

双排钢管脚手架搭设施工方案

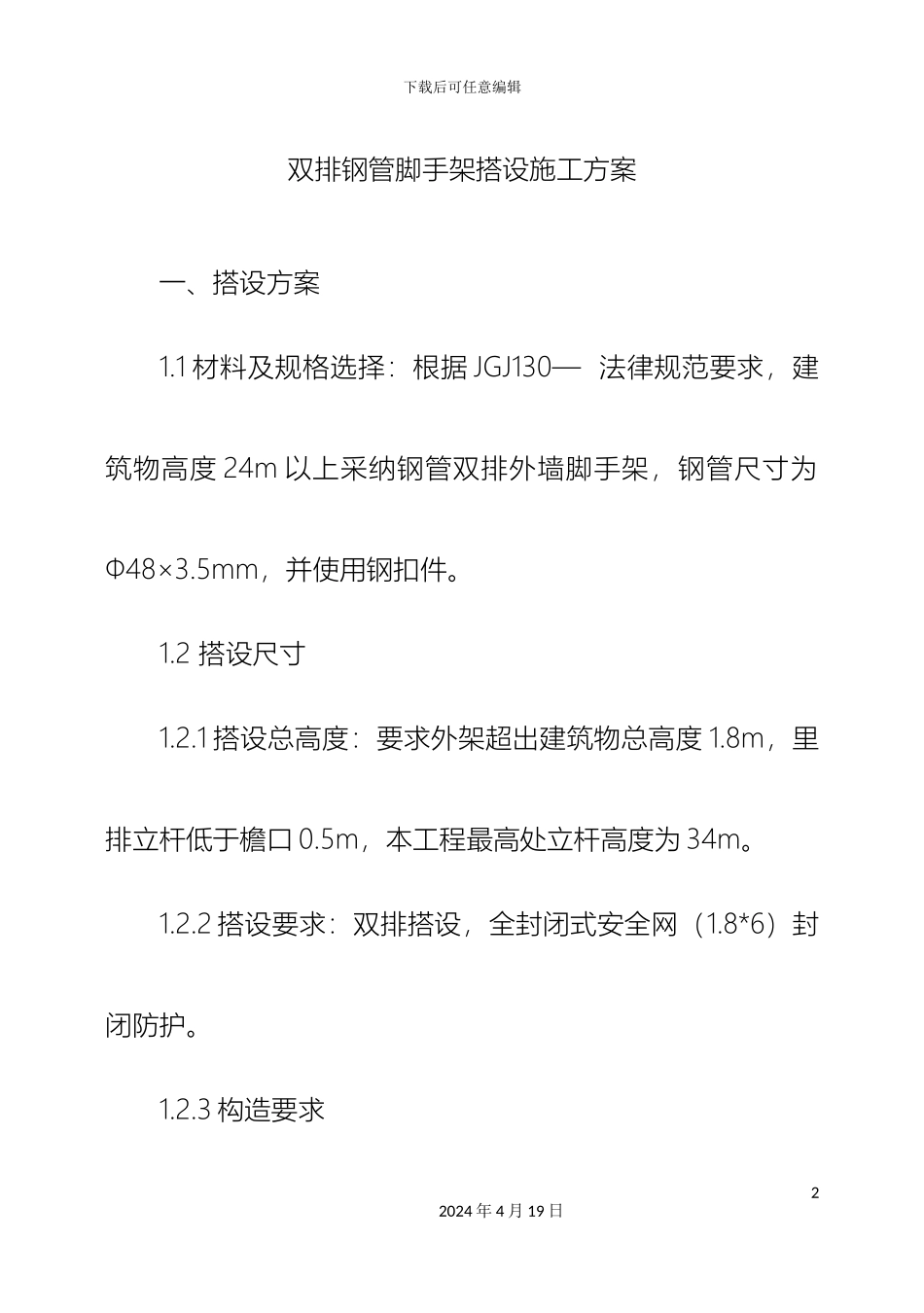

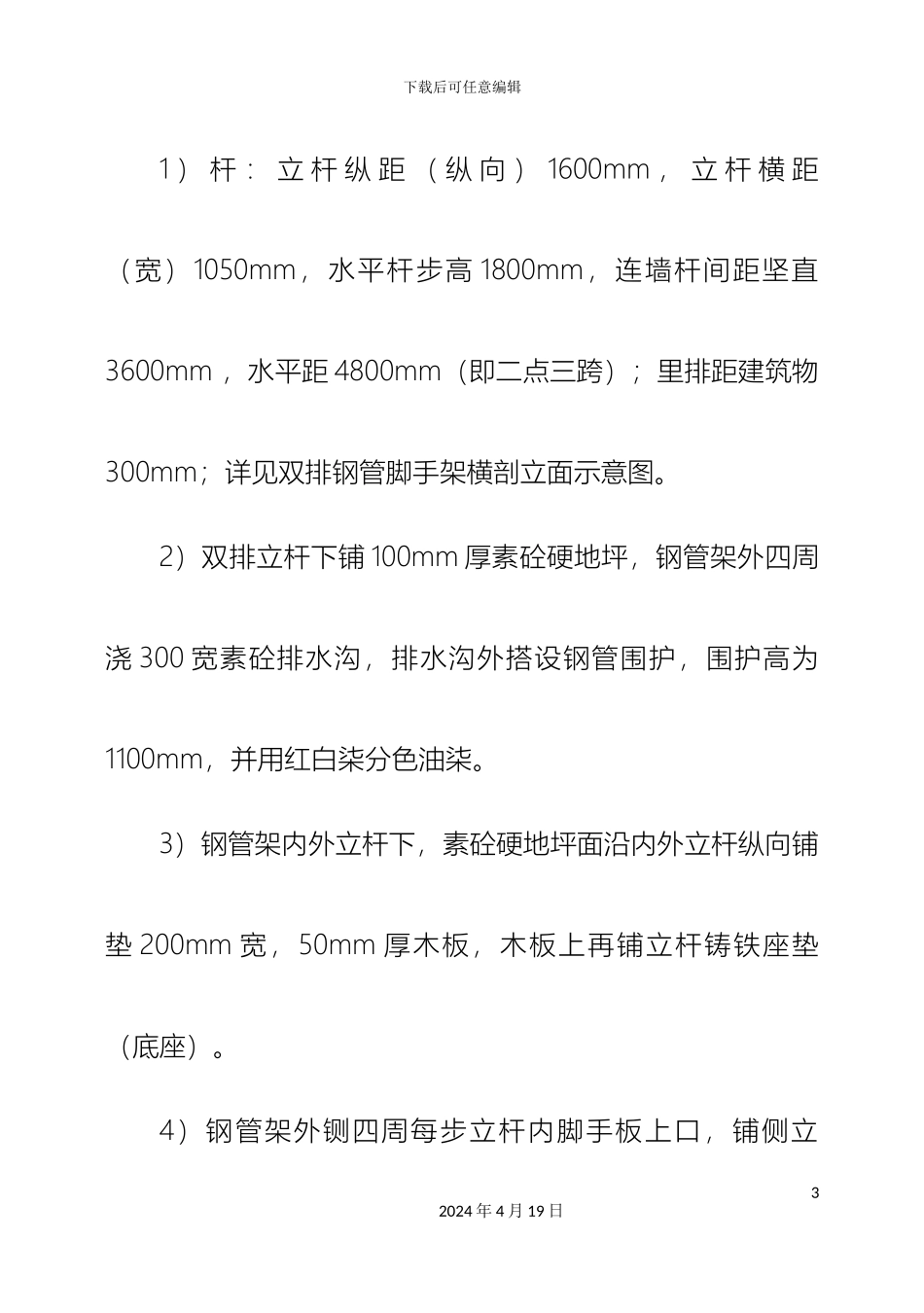

下载后可任意编辑双排钢管脚手架搭设施工方案12024 年 4 月 19 日下载后可任意编辑双排钢管脚手架搭设施工方案一、搭设方案1.1 材料及规格选择：根据 JGJ130— 法律规范要求，建筑物高度 24m 以上采纳钢管双排外墙脚手架，钢管尺寸为Ф48×3.5mm，并使用钢扣件。1.2 搭设尺寸1.2.1 搭设总高度：要求外架超出建筑物总高度 1.8m，里排立杆低于檐口 0.5m，本工程最高处立杆高度为 34m。1.2.2 搭设要求：双排搭设，全封闭式安全网（1.8*6）封闭防护。1.2.3 构造要求22024 年 4 月 19 日下载后可任意编辑1 ） 杆 ： 立 杆 纵 距 （ 纵 向 ） 1600mm ， 立 杆 横 距（宽）1050mm，水平杆步高 1800mm，连墙杆间距坚直3600mm ，水平距 4800mm（即二点三跨）；里排距建筑物300mm；详见双排钢管脚手架横剖立面示意图。2）双排立杆下铺 100mm 厚素砼硬地坪，钢管架外四周浇 300 宽素砼排水沟，排水沟外搭设钢管围护，围护高为1100mm，并用红白柒分色油柒。3）钢管架内外立杆下，素砼硬地坪面沿内外立杆纵向铺垫 200mm 宽，50mm 厚木板，木板上再铺立杆铸铁座垫（底座）。4）钢管架外铡四周每步立杆内脚手板上口，铺侧立32024 年 4 月 19 日下载后可任意编辑200mm×30mm 木板踢脚板，固定在外立杆上。5）外立杆四周内侧纵向设水平扶手杆，扶手高度为1100mm。二、钢管脚手架搭设技术措施2.1 横向主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm，在双排脚手架中，靠墙一端的外伸长度 a 不应大于0.4L，且不应大于 500mm；2.2 脚手架必须设置横向扫地杆。纵向扫地杆采纳直角扣件固定在距底座上皮不大于 200mm 处的立杆上。横向扫地杆亦应采纳直角扣件固定在紧靠纵各扫地杆下方的立杆上。42024 年 4 月 19 日下载后可任意编辑当立杆基础不在同一高度时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不应大于 1m。2.3 立杆必须用连墙件与建筑物可靠连接，连墙件布置间距：竖向间距 2h（h=步距）3.60m，水平向间距 3la（la=纵距）4.80m。对高度 24m 以上的双排脚手架，必须采纳刚性连墙件与建筑物可靠连接。2.4 连墙件必须采纳可靠承受拉力和压力的构造。采纳拉筋必须采纳顶撑，顶撑应可靠顶在混凝土柱或梁等结构部位，拉筋应采纳两根以上直径 4mm 的钢丝拧成一股，使用时不应少于 2 股；亦可采纳直径不小于 6mm ...
