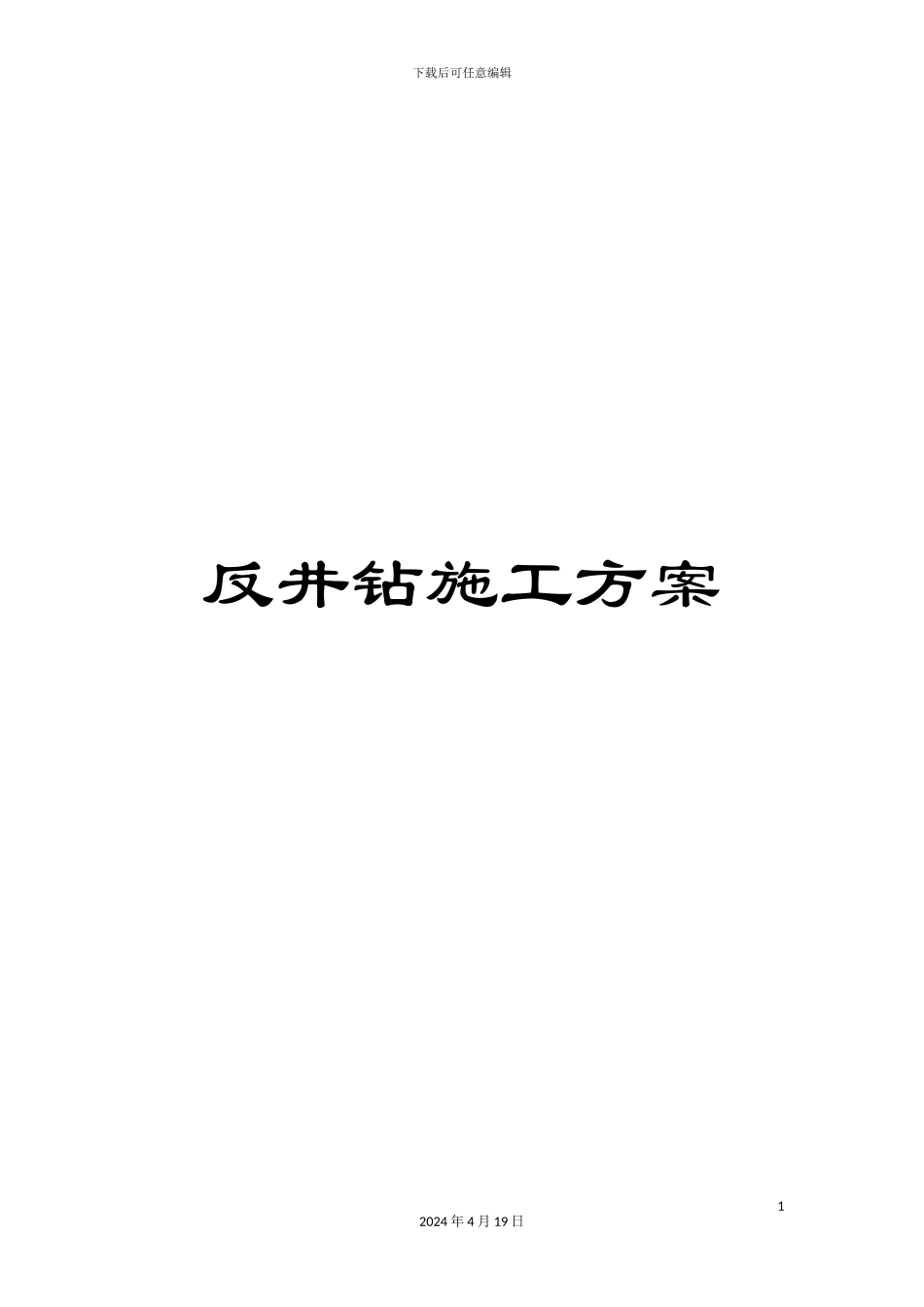

反井钻施工方案

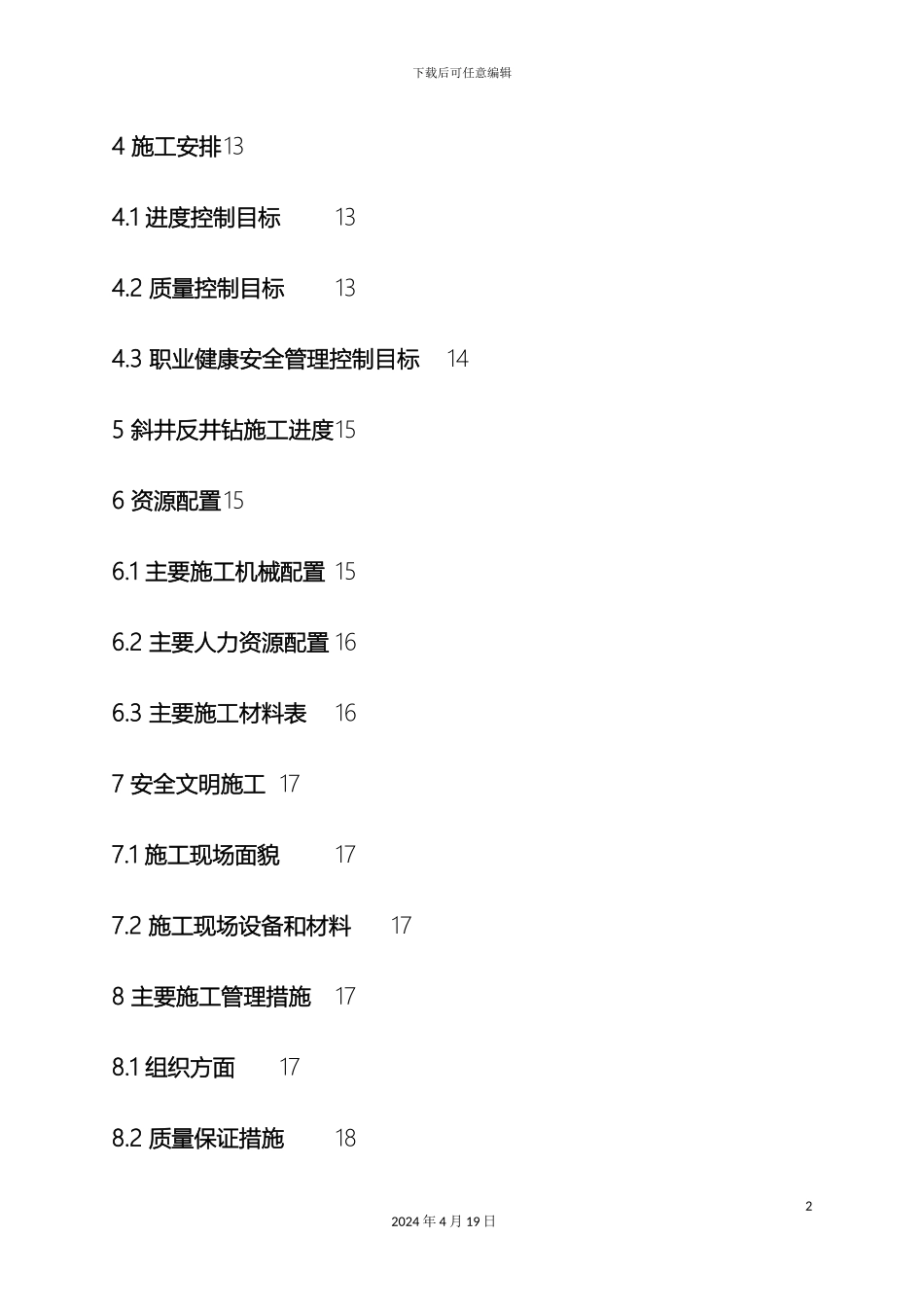

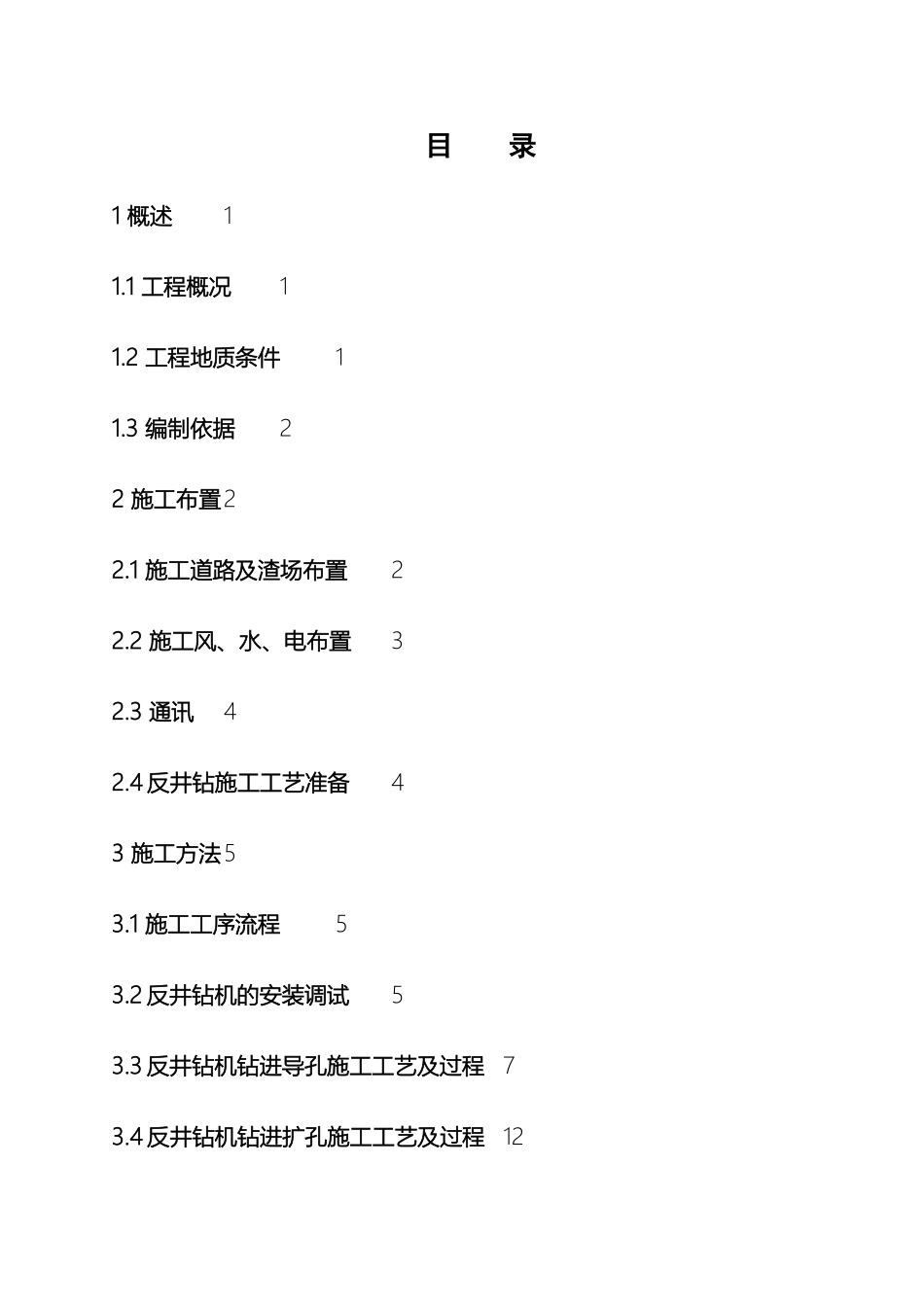

下载后可任意编辑反井钻施工方案12024 年 4 月 19 日目 录1 概述11.1 工程概况11.2 工程地质条件11.3 编制依据22 施工布置22.1 施工道路及渣场布置22.2 施工风、水、电布置32.3 通讯42.4 反井钻施工工艺准备43 施工方法53.1 施工工序流程53.2 反井钻机的安装调试53.3 反井钻机钻进导孔施工工艺及过程73.4 反井钻机钻进扩孔施工工艺及过程12下载后可任意编辑4 施工安排134.1 进度控制目标134.2 质量控制目标134.3 职业健康安全管理控制目标145 斜井反井钻施工进度156 资源配置156.1 主要施工机械配置 156.2 主要人力资源配置 166.3 主要施工材料表167 安全文明施工 177.1 施工现场面貌177.2 施工现场设备和材料178 主要施工管理措施178.1 组织方面178.2 质量保证措施1822024 年 4 月 19 日下载后可任意编辑8.3 安全保证措施189 执行以下强制性条文1932024 年 4 月 19 日下载后可任意编辑1 概述1.1 工程概况引水系统高压管道共计 3 条，由上平段、上斜井上弯管段、上斜井斜直段段、上斜井下弯段、中平段、下斜井上弯段、下斜井斜直段、下斜井下弯段、下平段及高压支管段构成。3 条斜井平行布置，间距 38.335m，上倾 53°，包括：1#高压管道上斜井、1#高压管道下斜井；2#高压管道上斜井、2#高压管道下斜井；3#高压管道上斜井、3#高压管道下斜井。本施工方案主要针对高压管道 3#上斜井采纳反井钻施工进行编制。3#上斜井斜直段长 198.064m，反井钻开挖深度约 220m，斜井反井钻导孔 φ295，反扩导井 2.25m 直径，斜井反井钻施工主要工程量见表 1-1。表 1-1 3# 高压管道上斜井反井钻施工导井主要工程量表编号项目名称单位工程量备注1斜井导井开挖m³8752斜井上弯段扩挖m³2683斜井上弯扩挖区 C20 喷射砼m³2010cm 厚4斜井上弯扩挖区支护锚杆 Φ22，L=3m根120入岩 2.9m，间排距 1.5m×1.5m5反井钻机水平锚点锚杆 Φ22，L=3m根20入岩 2.6m，间排距 1.5m/3m6反井钻机垂直起吊锚点锚杆 Φ25，L=4.5m根30入岩 4.0m，间排距 1.0m/1.5m7反井钻机底座基础混凝土m³14C25，厚度 30cm8反井钻机泥浆池及排浆沟砖墙m³7.52cm 厚砂浆抹面 95㎡1.2 工程地质条件12024 年 4 月 19 日下载后可任意编辑根据设计图纸及地质勘察资料显示，压力管道洞方向为 SW236°，斜井开挖洞径 6.7m/7.2m，上覆岩体厚度 127～330m。上平段出露有不整合界面，以不整合界面为界，上游岩性为微风...
