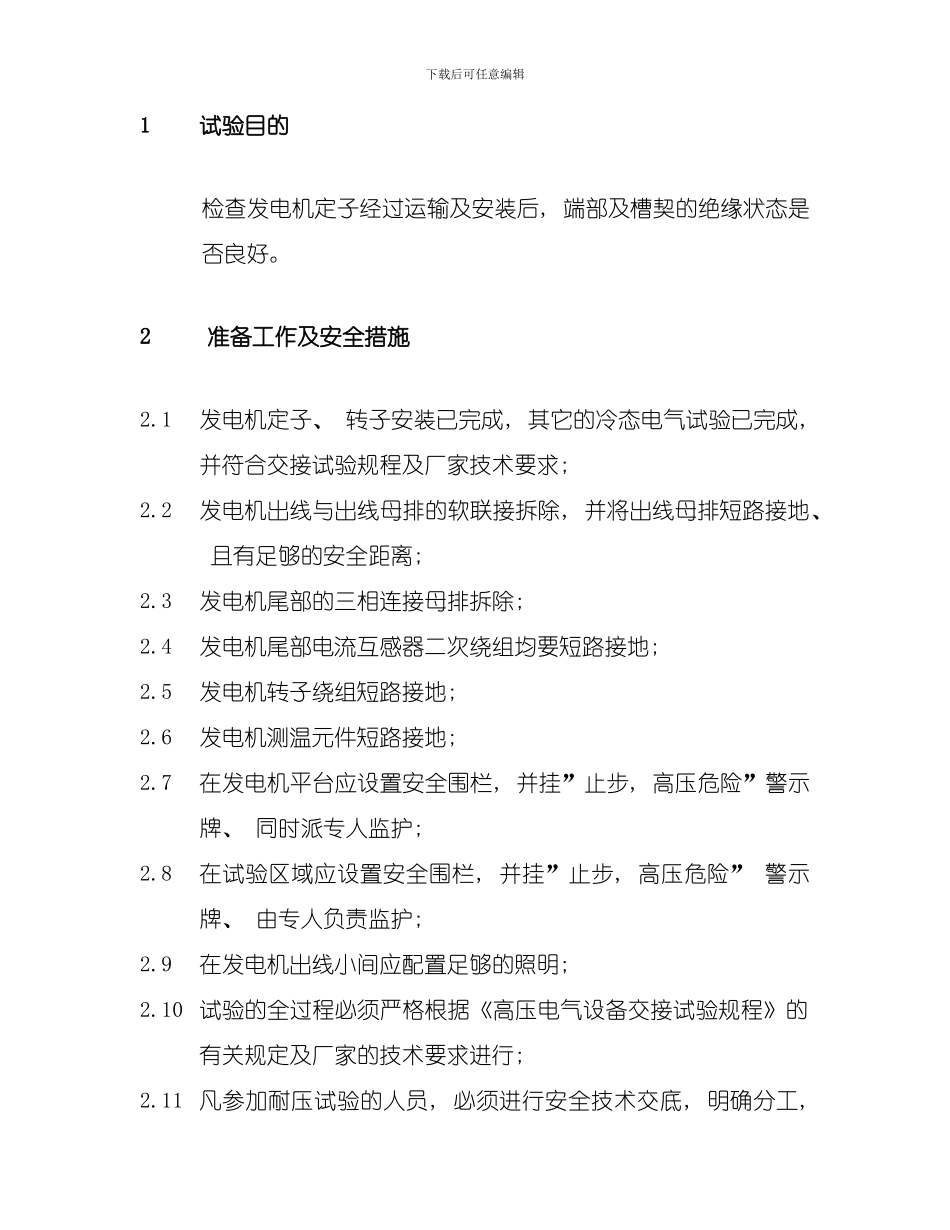

发电机定子耐压试验方案模板_第1页
1/7
发电机定子耐压试验方案模板_第2页
2/7

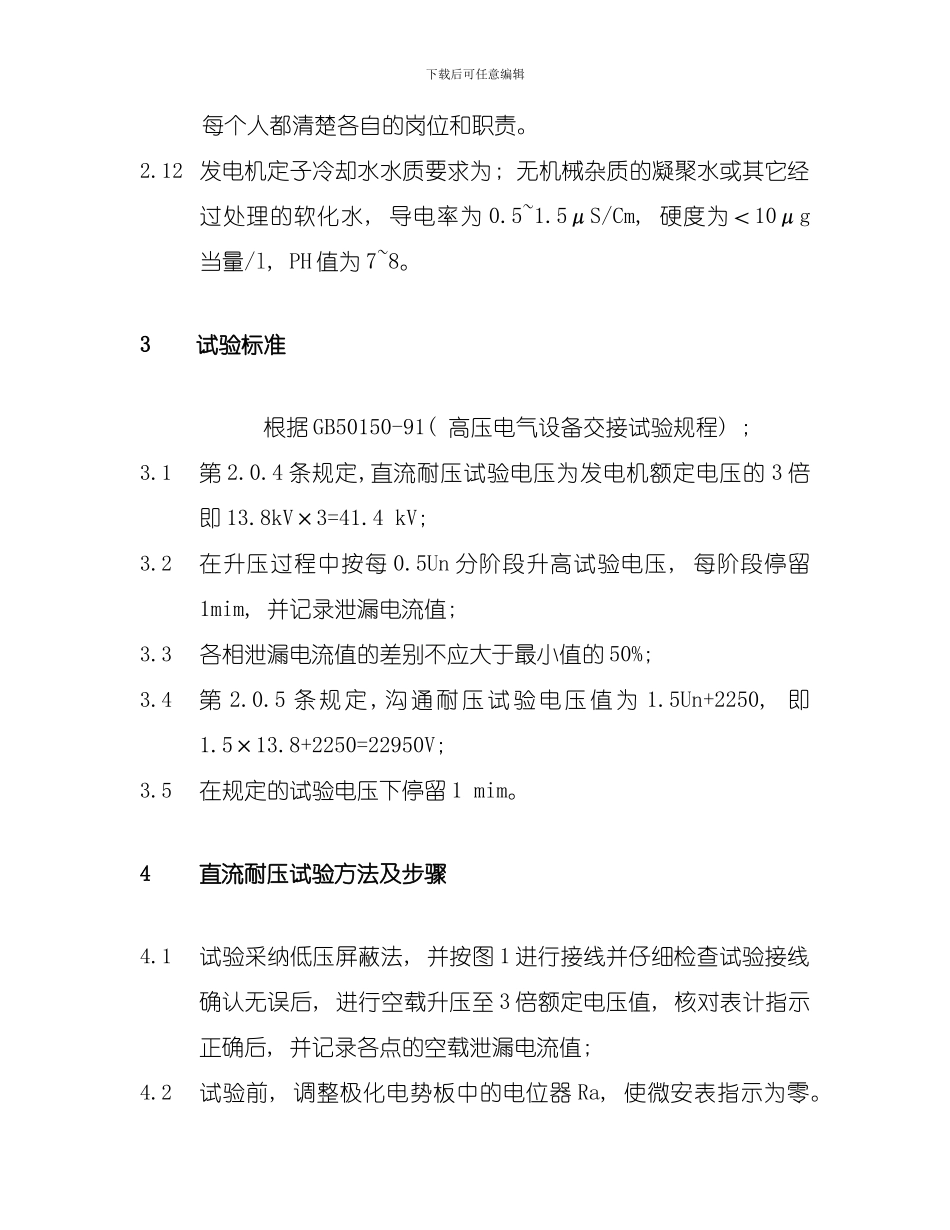

发电机定子耐压试验方案模板_第3页
3/7
下载后可任意编辑1试验目的检查发电机定子经过运输及安装后, 端部及槽契的绝缘状态是否良好。2 准备工作及安全措施2.1发电机定子、 转子安装已完成, 其它的冷态电气试验已完成, 并符合交接试验规程及厂家技术要求; 2.2发电机出线与出线母排的软联接拆除, 并将出线母排短路接地、 且有足够的安全距离; 2.3发电机尾部的三相连接母排拆除; 2.4发电机尾部电流互感器二次绕组均要短路接地; 2.5发电机转子绕组短路接地; 2.6发电机测温元件短路接地; 2.7在发电机平台应设置安全围栏, 并挂”止步, 高压危险”警示牌、 同时派专人监护; 2.8在试验区域应设置安全围栏, 并挂”止步, 高压危险” 警示牌、 由专人负责监护; 2.9在发电机出线小间应配置足够的照明; 2.10 试验的全过程必须严格根据《高压电气设备交接试验规程》的有关规定及厂家的技术要求进行; 2.11 凡参加耐压试验的人员, 必须进行安全技术交底, 明确分工, 下载后可任意编辑使下载后可任意编辑每个人都清楚各自的岗位和职责。2.12 发电机定子冷却水水质要求为; 无机械杂质的凝聚水或其它经过处理的软化水, 导电率为 0.5~1.5μS/Cm, 硬度为<10μg当量/l, PH 值为 7~8。3 试验标准 根据 GB50150-91( 高压电气设备交接试验规程) ; 3.1第 2.0.4 条规定,直流耐压试验电压为发电机额定电压的 3 倍即 13.8kV×3=41.4 kV; 3.2在升压过程中按每 0.5Un 分阶段升高试验电压, 每阶段停留1mim, 并记录泄漏电流值; 3.3各相泄漏电流值的差别不应大于最小值的 50%; 3.4第 2.0.5 条规定,沟通耐压试验电压值为 1.5Un+2250, 即1.5×13.8+2250=22950V; 3.5在规定的试验电压下停留 1 mim。4直流耐压试验方法及步骤4.1试验采纳低压屏蔽法, 并按图 1 进行接线并仔细检查试验接线确认无误后, 进行空载升压至 3 倍额定电压值, 核对表计指示正确后, 并记录各点的空载泄漏电流值; 4.2试验前, 调整极化电势板中的电位器 Ra, 使微安表指示为零。下载后可任意编辑每相均依次进行补偿。下载后可任意编辑4.3对试验相绕组测量绝缘电阻值, 其结果应>1000MΩ4.4将试验变压器高压测试引线接至被试验相; 4.5检查调压器的输出在最低位置, 合电源开关, 操作调压器使试验电压按 3kV/min 的速度缓慢升高。每升高 0.5UN, 停留 1min, 并记录各段的泄漏电流值; 4.6每相试验完毕后, 应将调压器缓慢降至零位, 断开电源, 用放电棒经过电阻充分放电,...
