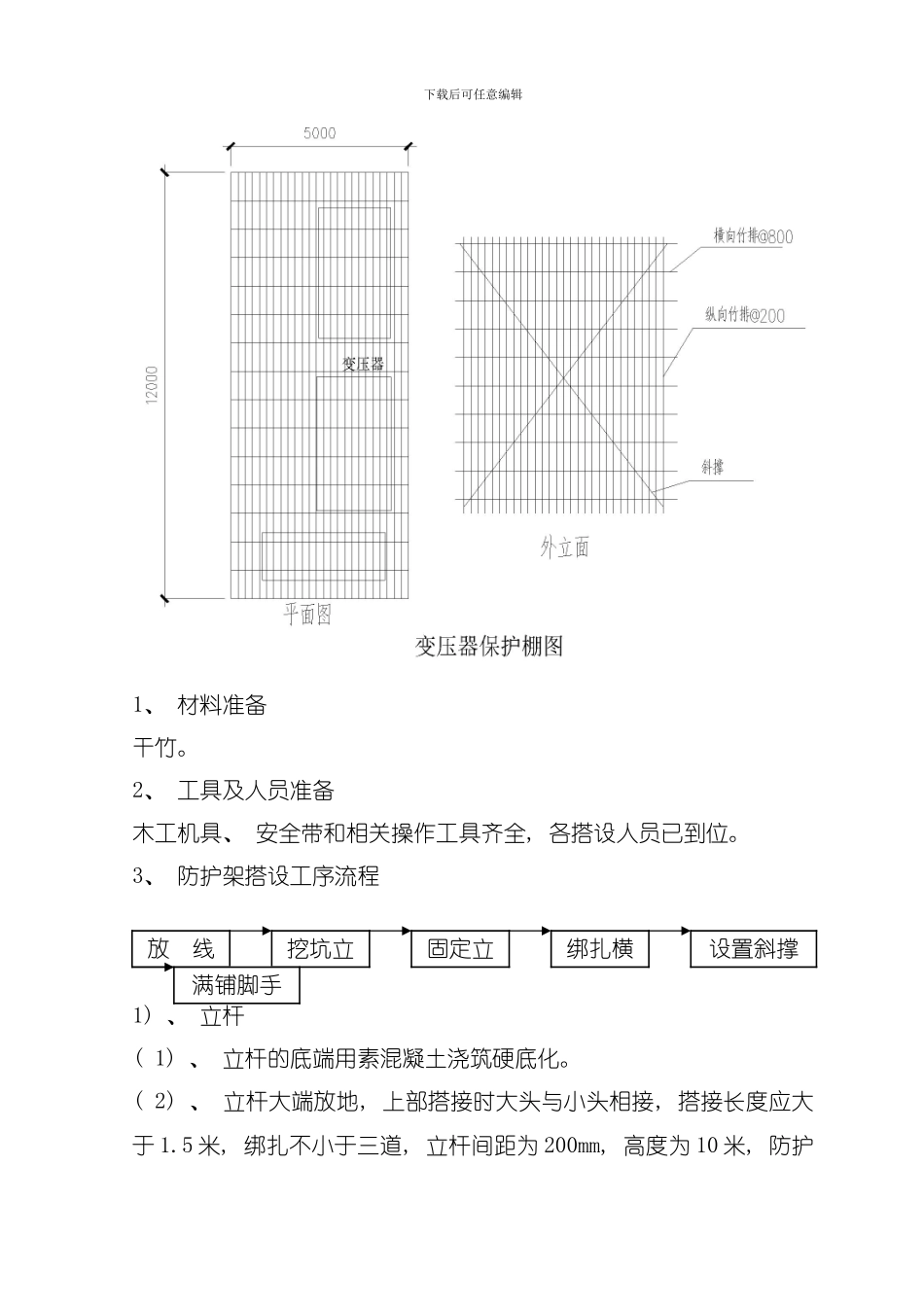

下载后可任意编辑目录一、 编制依据 ………………………………………………………2二、 工程概况 ………………………………………………………2三、 施工条件 ………………………………………………………2四、 防护架的搭设 …………………………………………………3五、 防护架搭设的质量要求 ………………………………………4六、 安全措施 ………………………………………………………4七、 附图( 塔吊、 变压器平面布置图, 变压器围护效果图”照片”) 下载后可任意编辑变压器围护施工方案一、编制依据《施工现场临时用电安全技术法律规范》—JGJ46－ 《建筑施工安全检查标准》—JGJ59－99二、工程概况东莞濠畔鞋材广场由东莞濠畔物业投资有限公司兴建, 工程地点在东莞厚街镇河田沿河路, 本工程是工程用电变压器围护, 沿变压器形状, 周边离开一定安全距离塔设长 12M, 宽 5M, 高 10M 安全围护栏。三、施工条件因施工场地制约, H5 轴 10M 施工专用变压器设在拟建物西面, 距离自编号 2#塔吊臂长 56M, 塔吊至变压器直线距离约 40M 在塔吊覆盖范围内, 根据《施工现场临时用电安全技术法律规范》及安全生产需要, 防止塔吊物及运输时对变压器发生碰撞, 决定对变压器实行四周围敝保护措施, 以确保安全。四、 防护架的搭设(如图)下载后可任意编辑1、 材料准备干竹。2、 工具及人员准备木工机具、 安全带和相关操作工具齐全, 各搭设人员已到位。3、 防护架搭设工序流程1) 、 立杆( 1) 、 立杆的底端用素混凝土浇筑硬底化。( 2) 、 立杆大端放地, 上部搭接时大头与小头相接, 搭接长度应大于 1.5 米, 绑扎不小于三道, 立杆间距为 200mm, 高度为 10 米, 防护放 线挖坑立杆固定立杆绑扎横杆设置斜撑满铺脚手竹下载后可任意编辑架顶板离高压线垂直距离为 2 米。防护架距离高压线最外侧水平间距为 1.7 米。2) 、 横杆: 横杆绑在立杆外侧, 第一步距地 1.5 米, 以上间距距离为 800mm。3) 、 斜撑: 电线杆的防护架在架子拐角处, 设立斜撑, 斜撑与地面的夹角为 45 度, 绑扎在架子外侧, 以防架子倾斜。4) 、 保护棚外立面设两道警示牌, 警示牌竹胶板制作, 均匀刷黄黑相间油漆。( 4) 、 保护棚外侧距地 3 米处悬挂”高压危险, 切勿靠近! ”警示牌, 悬挂高度一致, 两端间距距离一致。5) 、 通道: 在通道上部悬挂警示牌, 防护架顶部装设红色闪耀警示灯, ...
