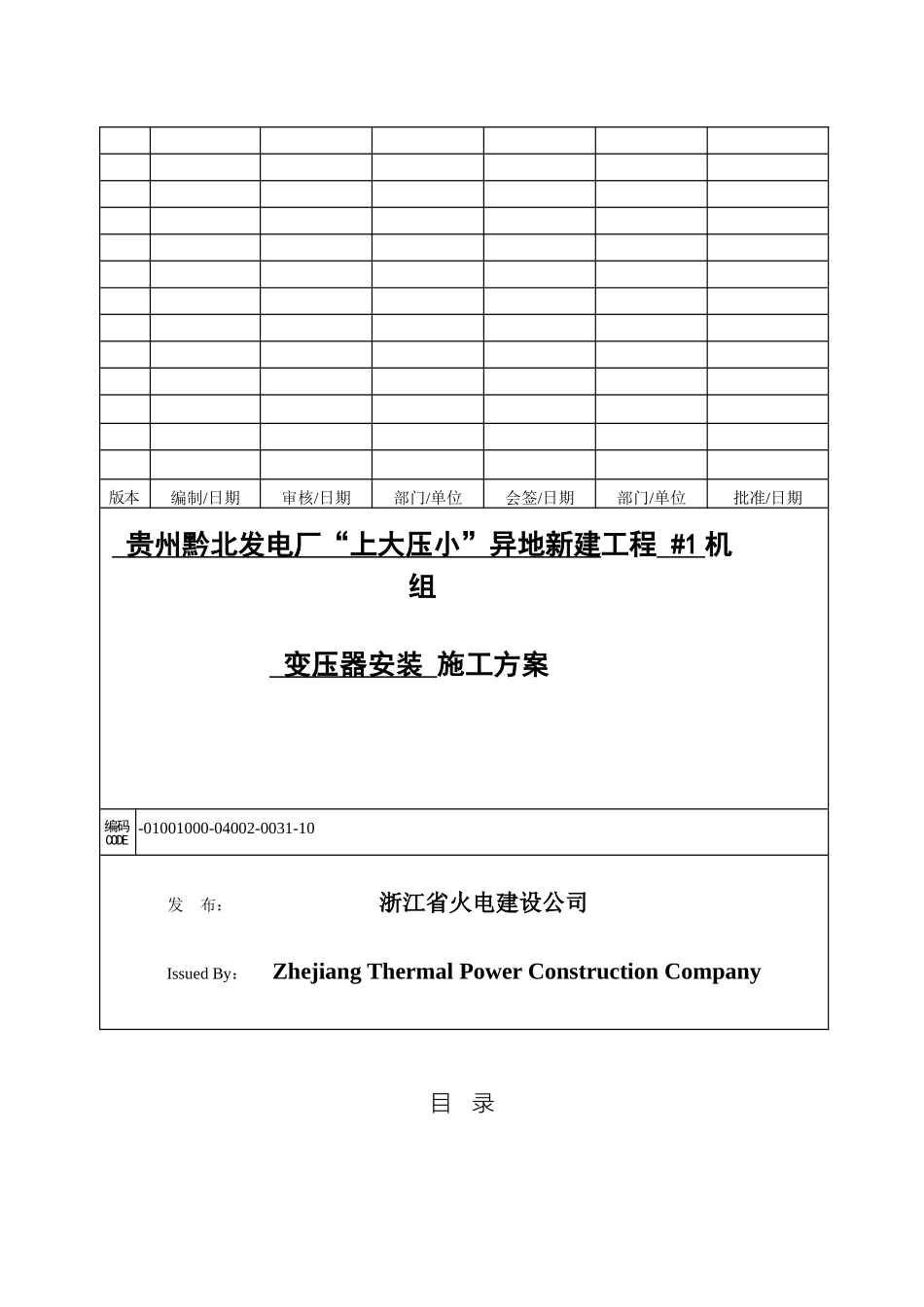

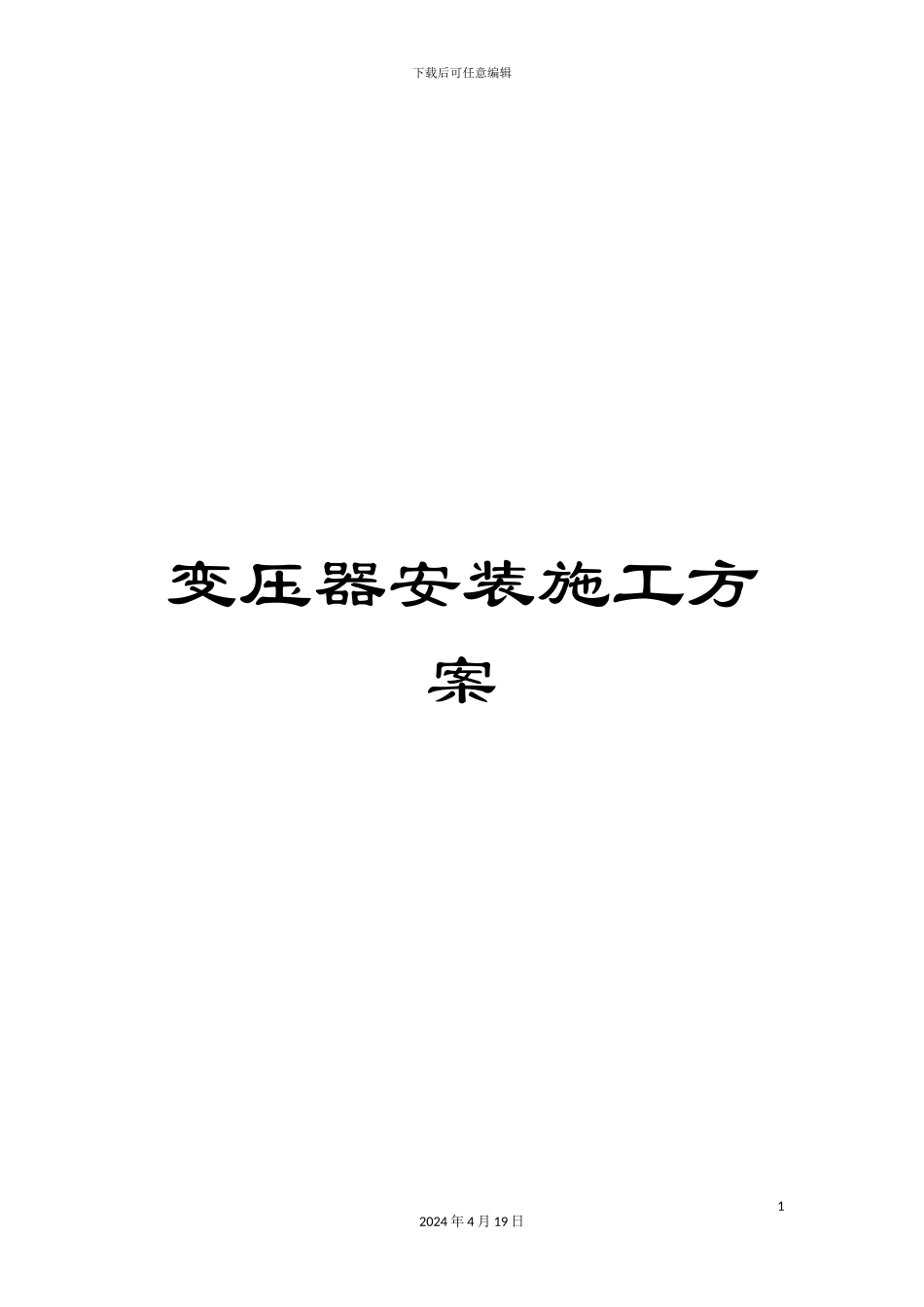

下载后可任意编辑变压器安装施工方案12024 年 4 月 19 日下载后可任意编辑22024 年 4 月 19 日目 录版本编制/日期审核/日期部门/单位会签/日期部门/单位批准/日期 贵州黔北发电厂“上大压小”异地新建 工程 #1 机组 变压器安装 施工方案 编码CODE -01001000-04002-0031-10发 布： 浙江省火电建设公司Issued By： Zhejiang Thermal Power Construction Company下载后可任意编辑一、 适用范围二、 编制依据三、 工程概况及特点四、 施工组织及计划五、 施工准备六、 施工工序流程七、 质量工艺标准及强制性条文八、 安全技术措施九、 安全、文明及绿色施工措施十、 附录22024 年 4 月 19 日下载后可任意编辑一、适用范围本施工方案适用于贵州黔北发电厂“上大压小”异地新建工程 #1 机组主变压器、高压厂用工作变压器、高压脱硫变压器以及起备变的安装。二、编制依据1、《防止电力生产事故的二十五项重点要求》 2、《电气装置安装工程 电力变压器、油浸电抗器、互感器施工及验收法律规范》GB 50148- ；3、《电气装置安装工程 高压电器施工及验收法律规范》GBJ 50147- ；4、《电气装置安装工程 接地装置施工及验收法律规范》（GBJ50169- ）5、《工程建设标准强制性条文 电力工程部分》中电联标准[ ]16 号6、《电力工程达标投产管理办法（ ）》中电建协工[ ]6 号7、《电力建设安全工作规程（火力发电厂部分）》DL 5009.1- ；8、《电气装置安装工程 质量检验及评定规程》DL/T 5161.1～5161.17- 32024 年 4 月 19 日下载后可任意编辑；9、《主变及高厂变安装 A 版》50-F1902S-D0301A-西南电力设计院10、《起备变安装》50-F1902S-D0302-西南电力设计院11、变压器厂家相关资料及技术协议三、工程概况及特点 贵州黔北发电厂“上大压小”异地新建工程#1 机组主变压器为 3 台额定容量 260MVA 单相变压器，起备变额定容量为 48MVA，均由特变电工衡阳变压器有限公司提供；高压厂用变压器额定容量为 48MVA，由保定天威保变电气股份有限公司提供；高压脱硫变压器额定容量为25MVA，由南京大全变压器有限公司提供。发电机出口不设断路器，主变压器低压侧采纳离相封闭母线与发电机相连接，高压侧采纳架空导线与 220KV 升压站#1 主变进线间隔相连接；起备变低压侧采纳共箱封闭母线与 6KV 开关柜相连接，高压侧采纳架空导线与 220KV 升压站#01 起42024 年 4 月 19 日下载...
