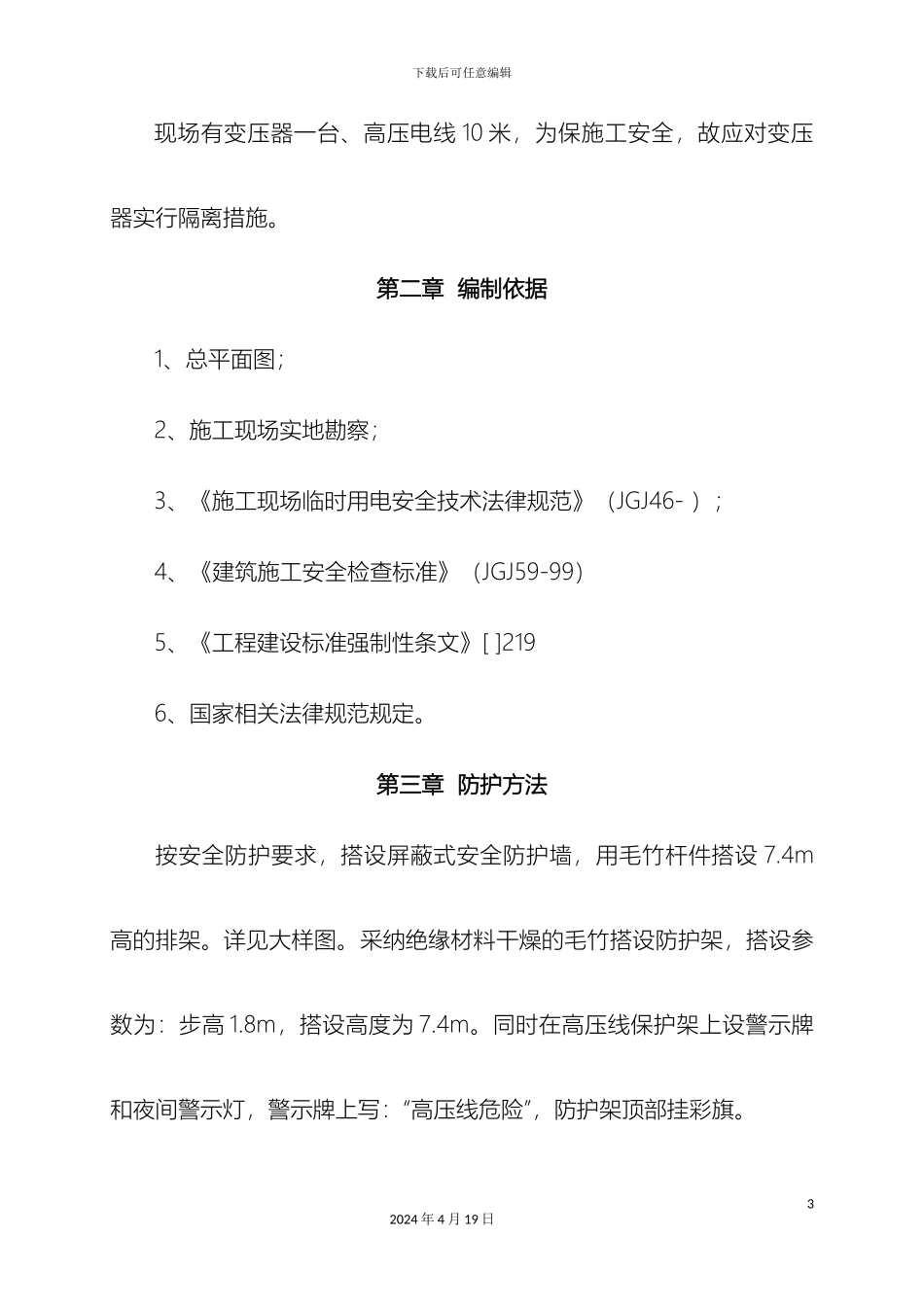

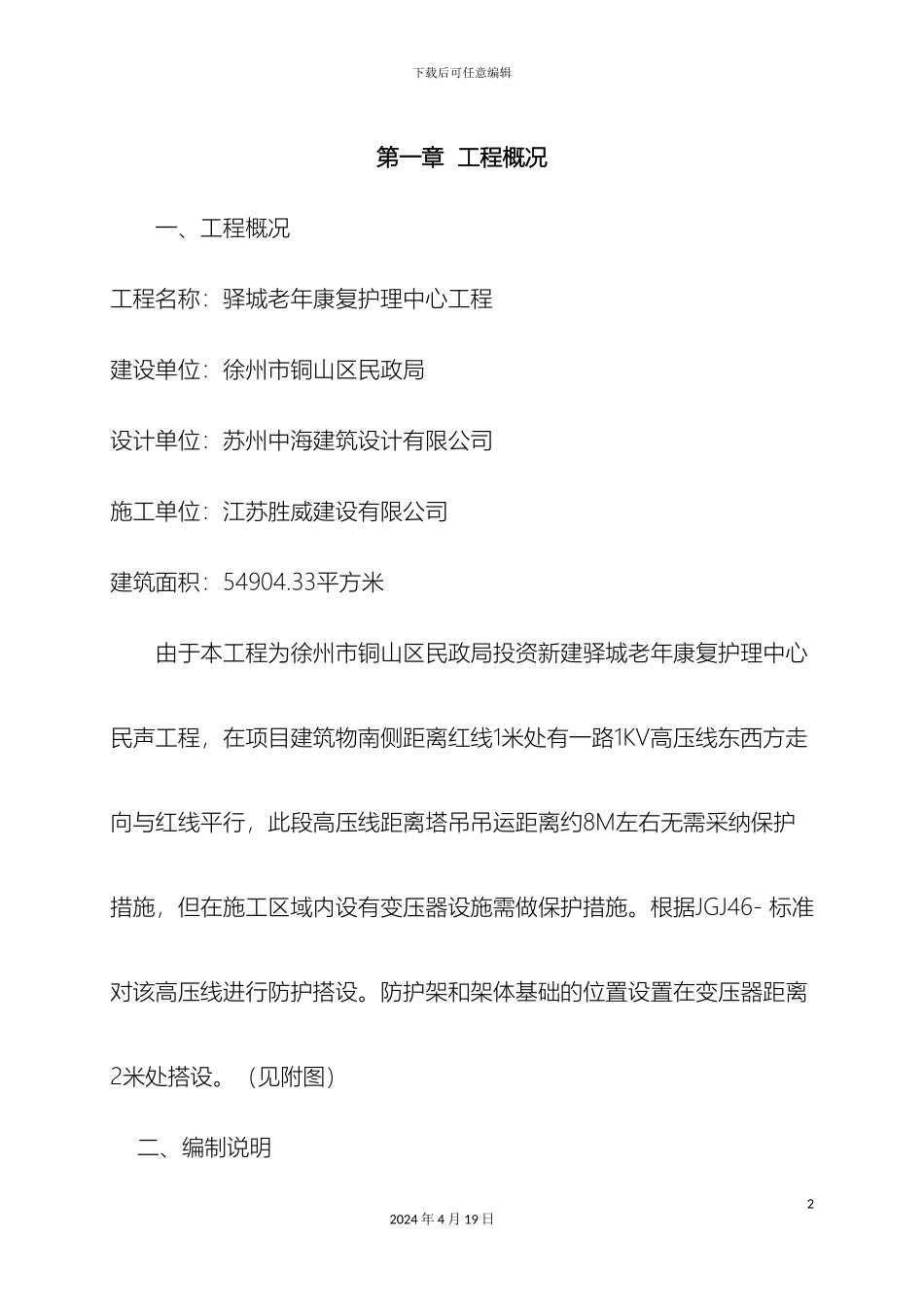

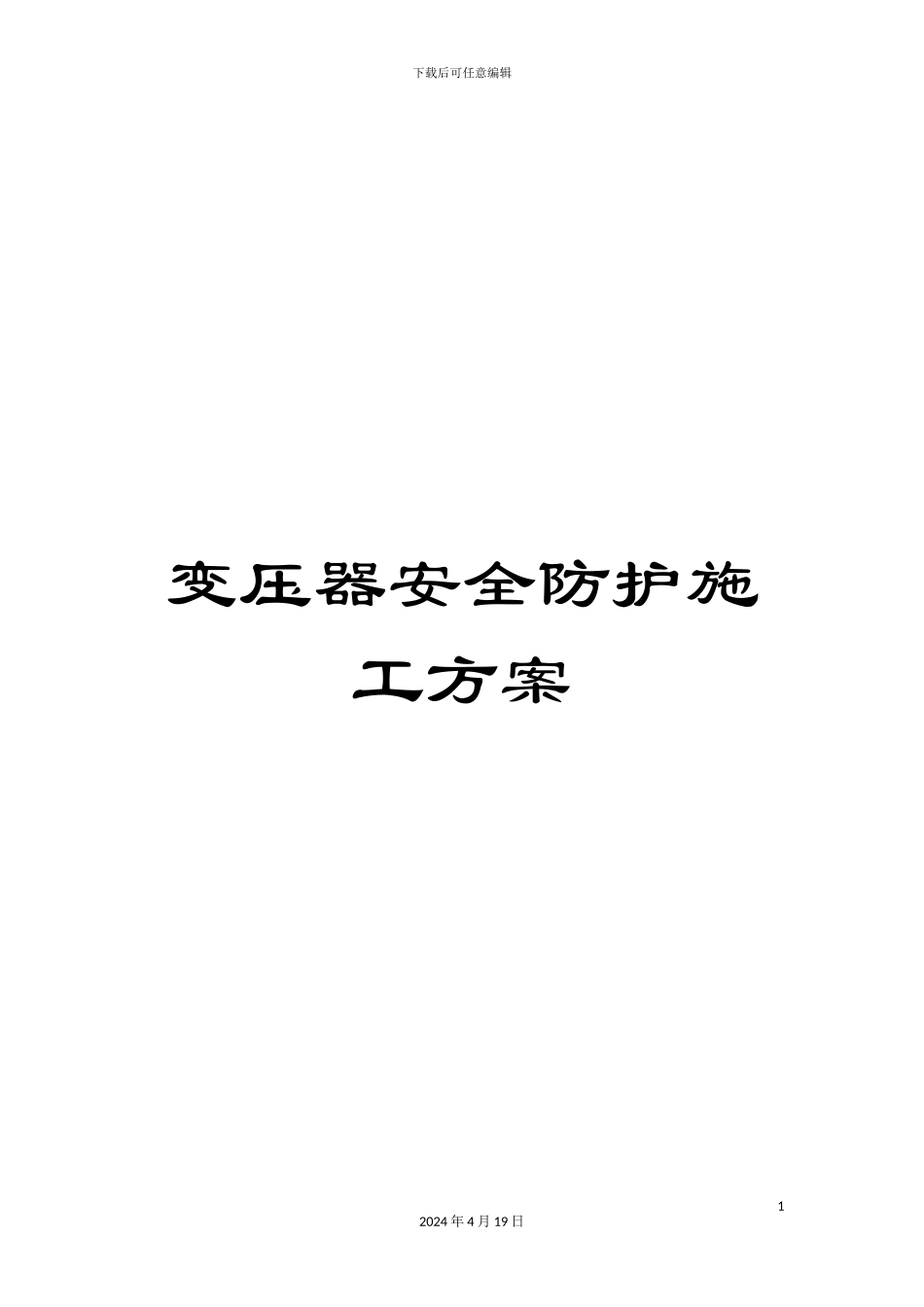

下载后可任意编辑变压器安全防护施工方案12024 年 4 月 19 日下载后可任意编辑第一章 工程概况一、工程概况工程名称：驿城老年康复护理中心工程建设单位：徐州市铜山区民政局设计单位：苏州中海建筑设计有限公司施工单位：江苏胜威建设有限公司建筑面积：54904.33平方米由于本工程为徐州市铜山区民政局投资新建驿城老年康复护理中心民声工程，在项目建筑物南侧距离红线1米处有一路1KV高压线东西方走向与红线平行，此段高压线距离塔吊吊运距离约8M左右无需采纳保护措施，但在施工区域内设有变压器设施需做保护措施。根据JGJ46- 标准对该高压线进行防护搭设。防护架和架体基础的位置设置在变压器距离2米处搭设。（见附图） 二、编制说明22024 年 4 月 19 日下载后可任意编辑现场有变压器一台、高压电线 10 米，为保施工安全，故应对变压器实行隔离措施。第二章 编制依据1、总平面图；2、施工现场实地勘察；3、《施工现场临时用电安全技术法律规范》（JGJ46- ）；4、《建筑施工安全检查标准》（JGJ59-99）5、《工程建设标准强制性条文》[ ]2196、国家相关法律规范规定。第三章 防护方法按安全防护要求，搭设屏蔽式安全防护墙，用毛竹杆件搭设 7.4m高的排架。详见大样图。采纳绝缘材料干燥的毛竹搭设防护架，搭设参数为：步高 1.8m，搭设高度为 7.4m。同时在高压线保护架上设警示牌和夜间警示灯，警示牌上写：“高压线危险”，防护架顶部挂彩旗。32024 年 4 月 19 日下载后可任意编辑防护设施与外电线路之间的最小安全距离外电线路额定电压（kv）≤1035110220330500最小安全距离（m）1.72.02.54.05.06.0注：220j、330j、500j 系指中性点直接接地系统。在建工程（含脚手架具）的外侧边缘与外电架空线路的边线之间必须保持最小的安全距离。最小安全操作距离（m）外电线路电压1kv 以下1—10kv3—110kv154—220kv330—500kv最小安全操作距离4681015防护布置图见附图第四章 施工技术要求一、搭设材料1、根据现场实际情况，用干燥的毛竹搭设防护架，其中立杆小头直径不小于 70mm，大头直径不大于 180mm，长度不小于 6m；横杆小头直径不得小于 80mm。毛竹杆不得腐朽，表面不见虫眼。2、绑扎铁丝用 8#脚手专用铁丝，镀锌铁丝使用时不允许用火烧，42024 年 4 月 19 日下载后可任意编辑次品和锈蚀严重的镀锌铁丝不得使用。3、围护材料四周采纳安全网围护的做法。二、搭设尺寸要求1、防护架长 6 米，宽 6 米，高 9 ...
