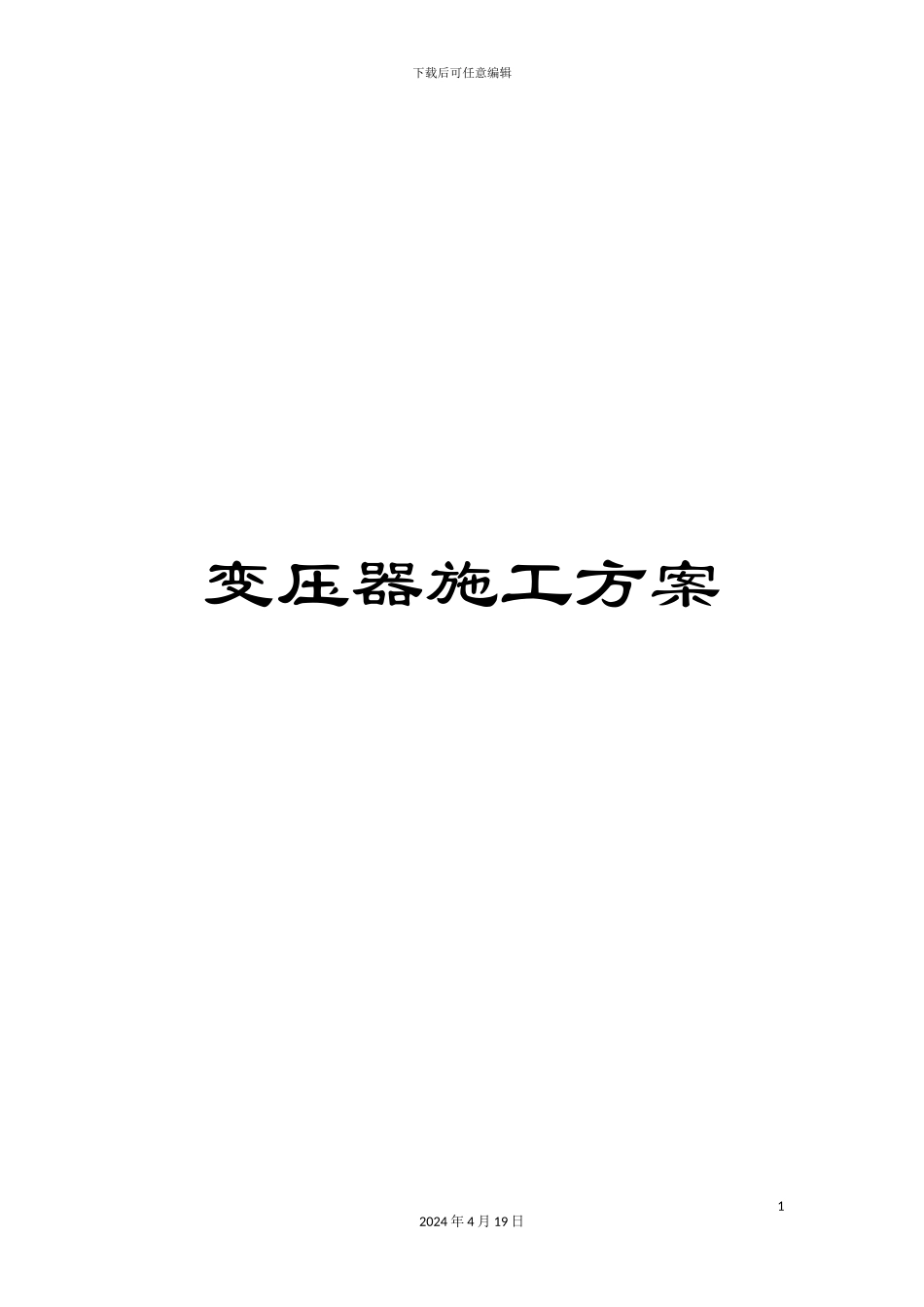

变压器施工方案VIP专享

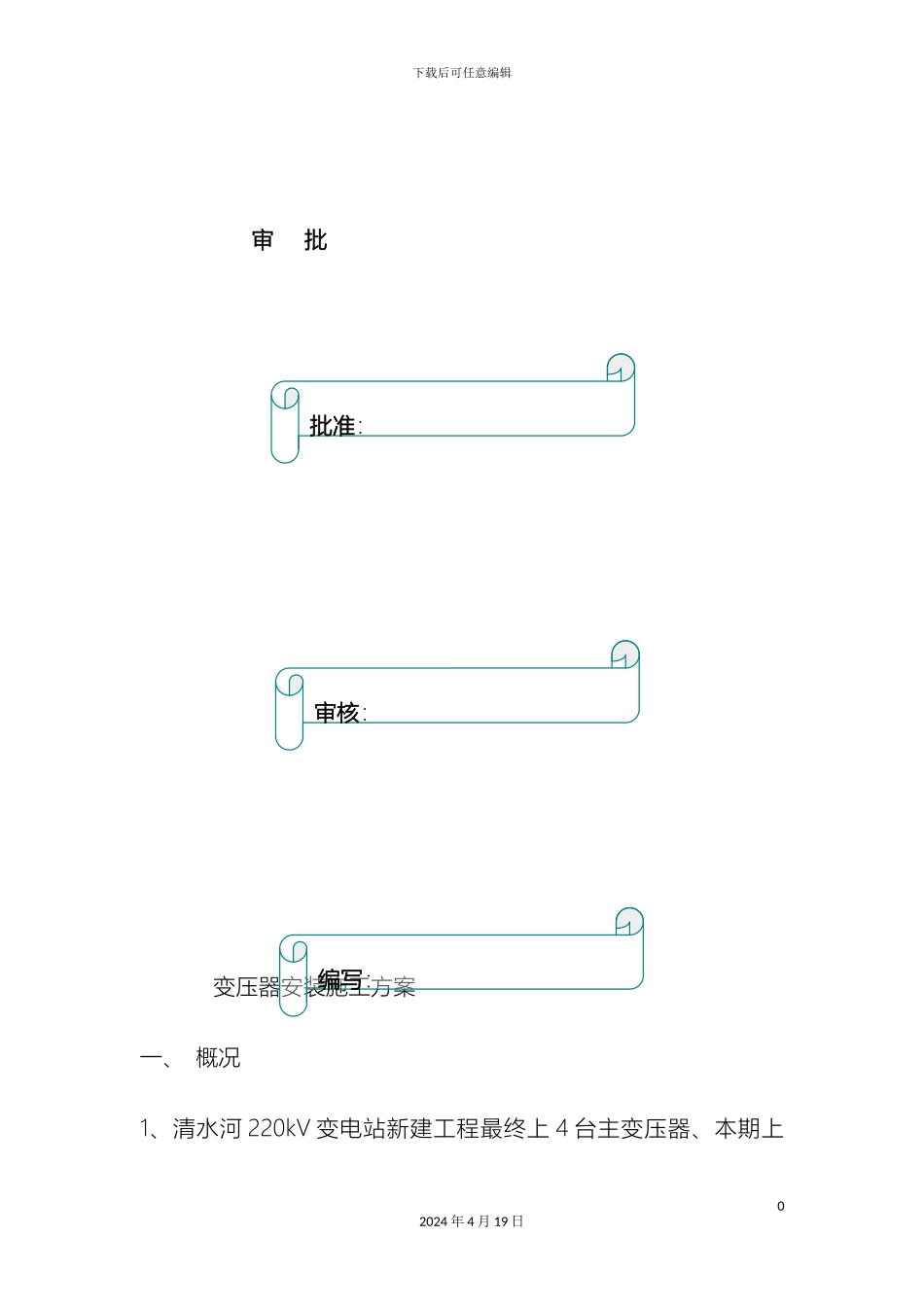

下载后可任意编辑变压器施工方案12024 年 4 月 19 日下载后可任意编辑 审 批 变压器安装施工方案一、 概况1、清水河 220kV 变电站新建工程最终上 4 台主变压器、本期上02024 年 4 月 19 日批准：审核：编写：下载后可任意编辑#2 和#3 主变压器、四台主变压器的构架、上跨线等本期一次完成。变压器采纳山东泰开变压器有限公司的产品。变压器型号：SFSZ11-240000/2202、施工执行技术标准（1）《电力变压器》（2）《油浸式电力变压器技术参数和要求》（3）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收法律规范》 GBJ148－90（4）《变压器运行规程》DL/T572—95（5）《电力设备预防性实验规程》 DL/T 596－1996（6）《电业安全工作规定》（7）《电气装置安装工程施工及验收法律规范》二、 施工工序流程图（如下图示） 三、 安装技术措施12024 年 4 月 19 日施工准备本体就位开箱清点器身检查附件安装油处理真空注油 排气检查安装情况下载后可任意编辑根据安装工序流程，每道工序除严格按规程、法律规范和厂家技术说明书要求施工外，安装过程中主要控制以下几道工序：开箱清点、附件检查、本体就位、变压器油处理、器身检查、真空注油。1、开箱清点及附件检查在清点附件时，主要进行下列外观检查在清点附件时，主要进行下 列 外 观 检 查 ； （ 1 ） 本 体 内 气 体 压 力 应 为 正 压 ， 压 力 在0.01~0.03Mpa 之间。⑵根据装箱清单检查所到的设备及附件的技术文件是否齐全，检查变压器外表有无机械损伤、温度计、导油管等预留孔是否齐全各种封盖螺丝是否齐全紧固，对分散包装运输的附件要按清单逐一清点。⑶套管应无损伤、无裂纹、无渗漏油，散热器、油泵、导油管等应密封良好⑷检查冲击记录仪X、Y、Z 三维均小于 3g。22024 年 4 月 19 日下载后可任意编辑2、本体就位变压器就位之前，在基础及变压器上标出纵横中心线，变压器按标识就位，变压器就位时要保证变压器中心线与基础中心线一致。3、排氮一般变压器均采纳充氮运输，变压器就位后首先进行排氮。排氮有两种方法：注油排氮及抽真空排氮。本站采纳抽真空排氮将排氮口装设在空气流通处，用真空泵抽真空。充氮运输的变压器身吊罩检查时，先让器身在空气中暴露 15 分钟以上，将氮气充分扩散以后进行：如从人孔进入器身检查，则需打开变压器两个通气孔，让器身内的氮气与空气对流排出氮气，器身内含氧量达 18％...
