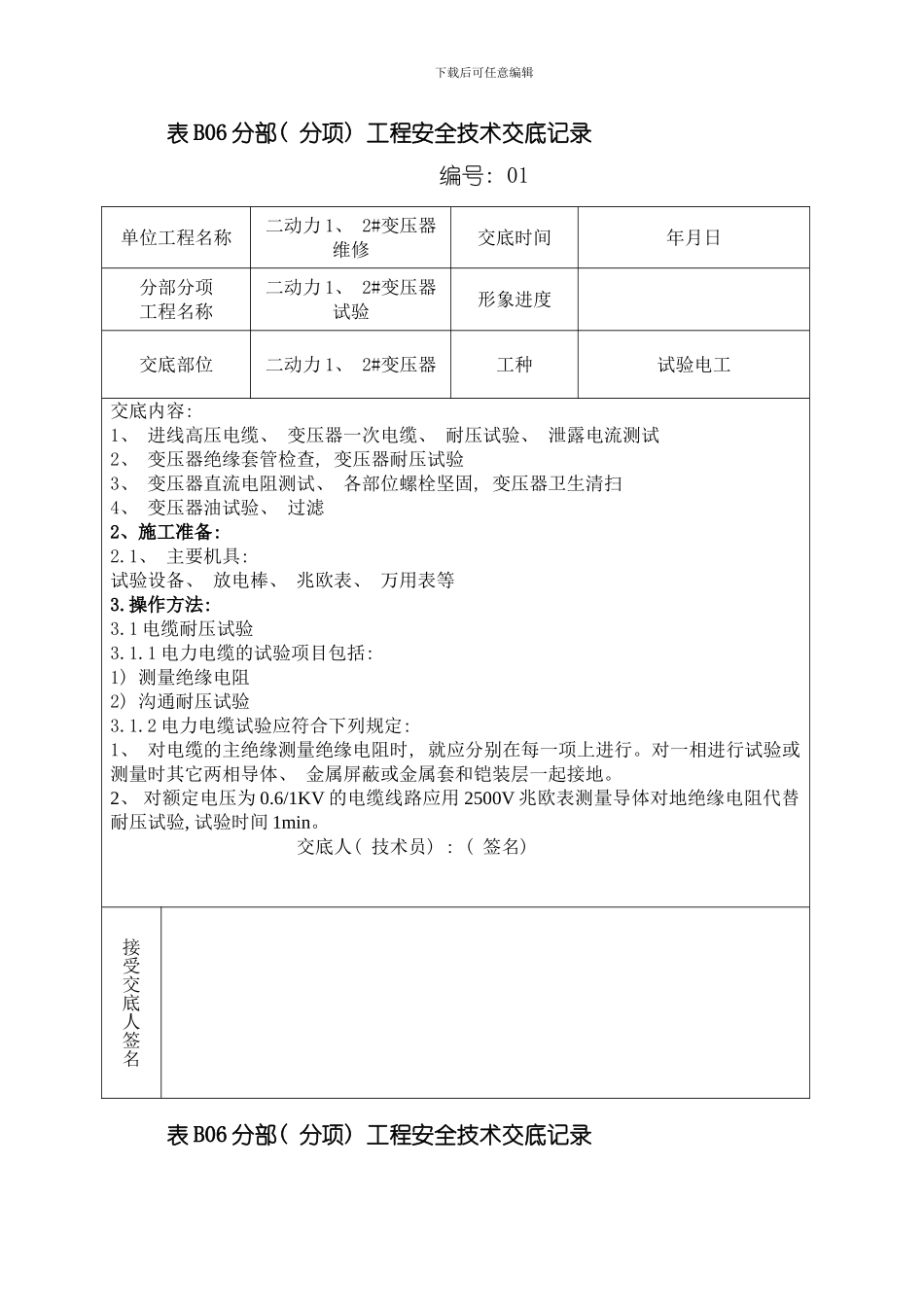

下载后可任意编辑表 B06 分部( 分项) 工程安全技术交底记录编号: 01单位工程名称二动力 1、 2#变压器维修交底时间年月日分部分项工程名称二动力 1、 2#变压器试验形象进度交底部位二动力 1、 2#变压器工种试验电工交底内容: 1、 进线高压电缆、 变压器一次电缆、 耐压试验、 泄露电流测试2、 变压器绝缘套管检查, 变压器耐压试验3、 变压器直流电阻测试、 各部位螺栓坚固, 变压器卫生清扫4、 变压器油试验、 过滤2、施工准备: 2.1、 主要机具: 试验设备、 放电棒、 兆欧表、 万用表等3.操作方法: 3.1 电缆耐压试验3.1.1 电力电缆的试验项目包括: 1) 测量绝缘电阻2) 沟通耐压试验3.1.2 电力电缆试验应符合下列规定: 1、 对电缆的主绝缘测量绝缘电阻时, 就应分别在每一项上进行。对一相进行试验或测量时其它两相导体、 金属屏蔽或金属套和铠装层一起接地。2、 对额定电压为 0.6/1KV 的电缆线路应用 2500V 兆欧表测量导体对地绝缘电阻代替耐压试验, 试验时间 1min。交底人( 技术员) : ( 签名) 接受交底人签名表 B06 分部( 分项) 工程安全技术交底记录下载后可任意编辑编号: 01单位工程名称二动力 1、 2#变压器维修交底时间年月日分部分项工程名称二动力 1、 2#变压器试验形象进度交底部位二动力 1、 2#变压器工种试验电工交底内容: 3.1.3 测量各电缆导体对地或对金属屏蔽层间和各导体间的绝缘电阻, 应符合下列规定: 1、 耐压试验前后, 绝缘电阻测量应无明显变化。2、 橡塑电缆外护套、 内衬层的绝缘体电阻不应低于 0.5MΩ/km。3.1.4 测量绝缘用兆欧表的额定电压宜采纳如下等级: a0.6/1KV 电缆用 1000V 兆欧表; b0.6/1KV 以上电缆用 2500V 兆欧表; 6/6KV 及以上电缆也可用 5000V 兆欧表; 3.2 变压器系统检修调试3.2.1 测量绕组连同套管的直流电阻: 3.2.2 测量直流电阻的方法是电桥法。测量应在工作位置上进行。3.2.31600KV·A 及以下容量等级三相变压器, 各相测得值的的相互差值应小于平均值的 4%, 线间测得值的相互差值应小于平均值的 2%;1600KV·A 以上的三相变压器, 各相测得值的的相互差值应小于平均值的 2%, 线间测得值的相互差值应小于平均值的 1%。3.2.4 变压器的直流电阻与出厂实测数值比较, 相应变化不应大于 2%。3.2.5 测量绕组连同套管的绝缘电阻、 吸收比: 1) 绝缘电阻值不低于产品出厂试验值的 70%。2) 吸收比与产品出厂...
