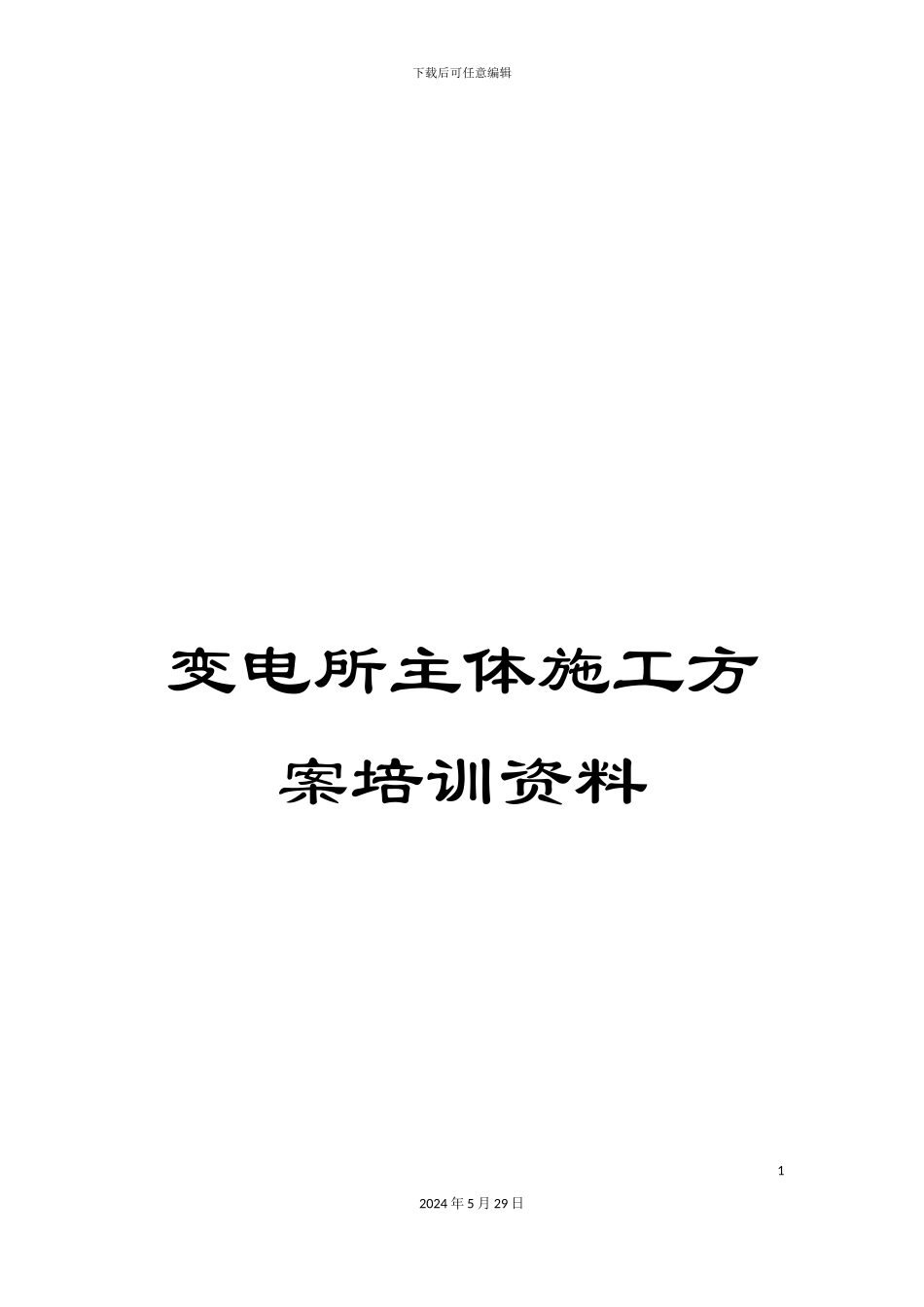

变电所主体施工方案培训资料VIP专享

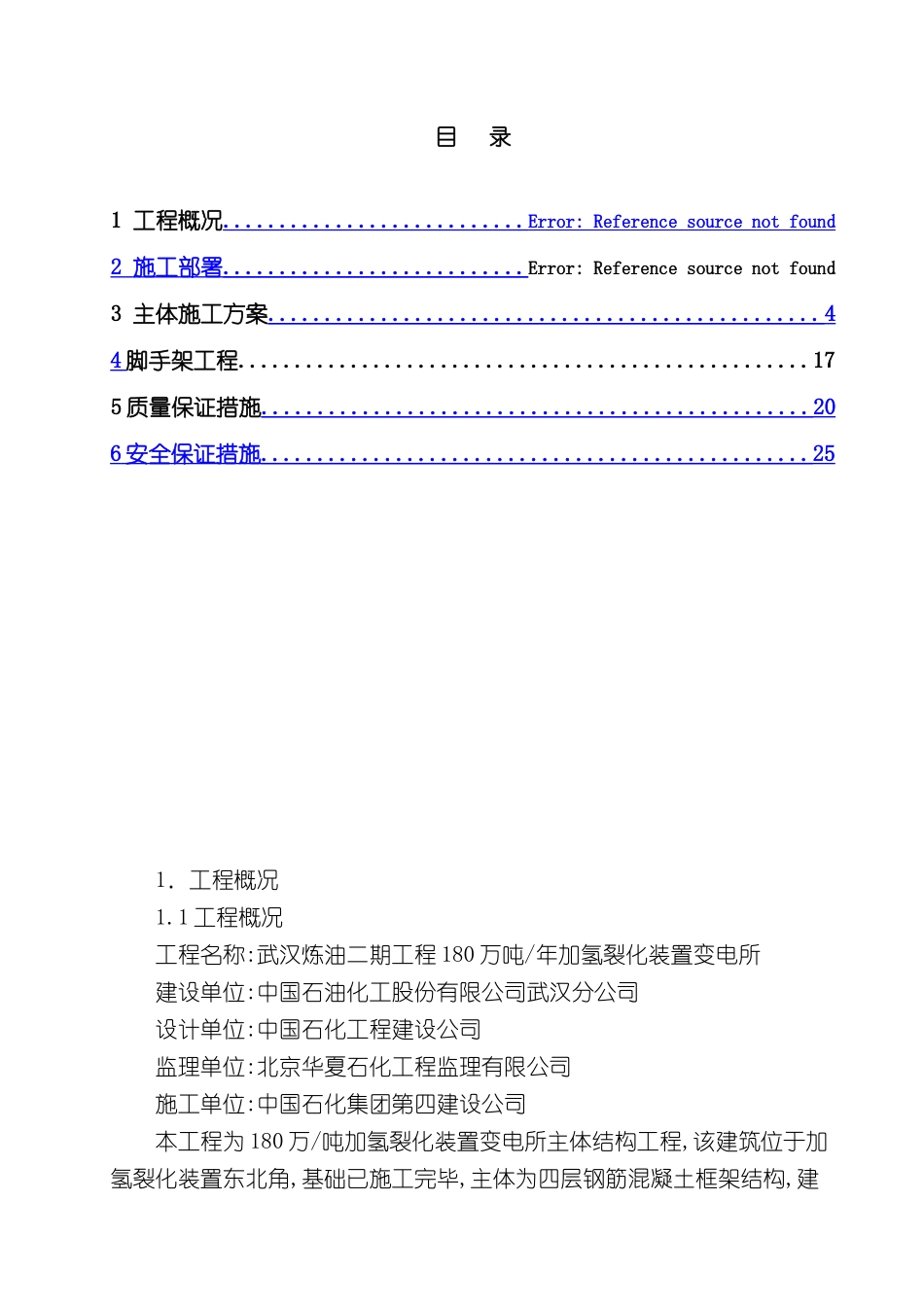

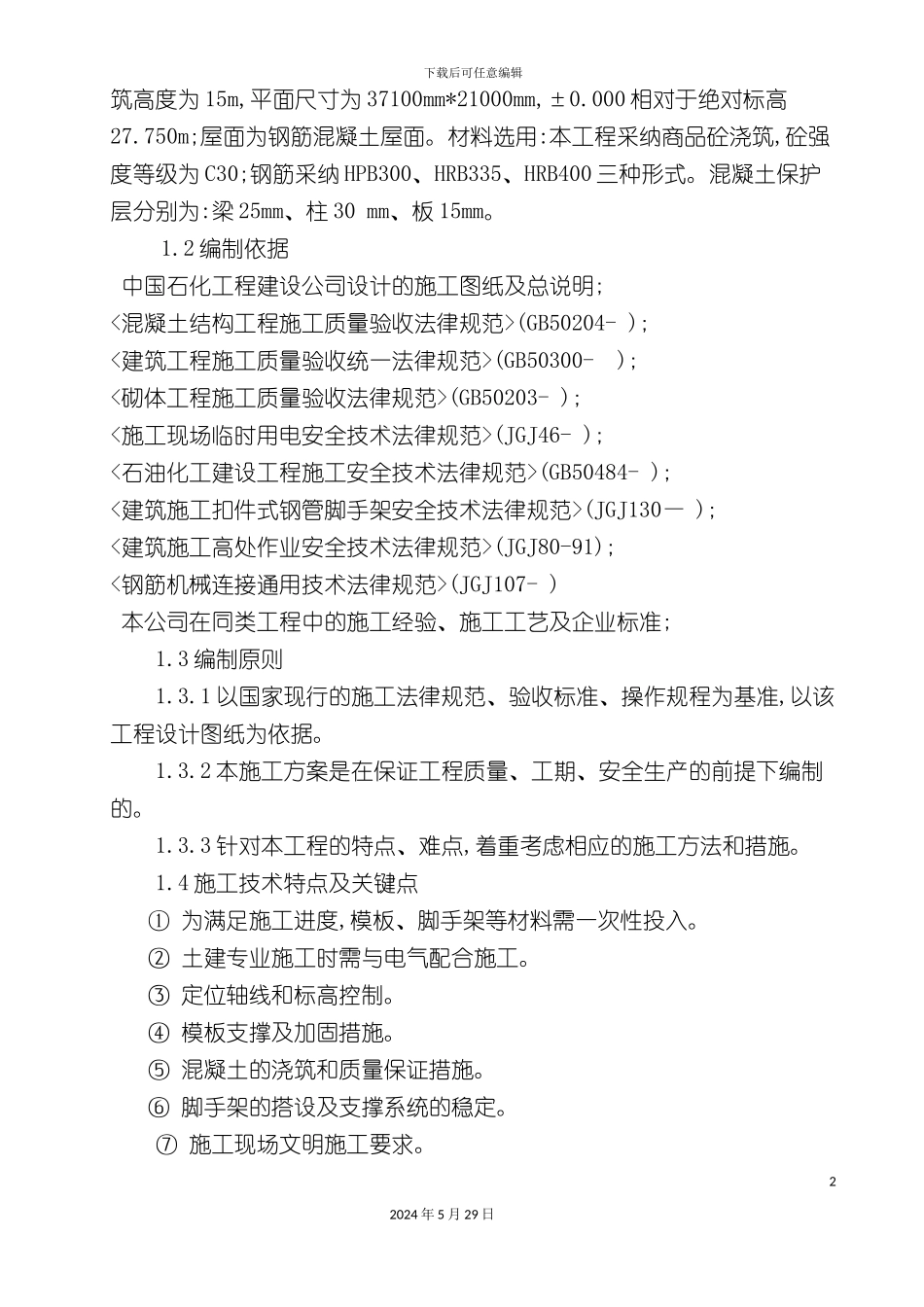

下载后可任意编辑变电所主体施工方案培训资料12024 年 5 月 29 日目录1 工程概况 ........................... Error: Reference source not found 2 施工部署 ........................... Error: Reference source not found3 主体施工方案 ................................................. 4 4 脚手架工程...................................................175 质量保证措施 ................................................. 20 6 安全保证措施 ................................................. 25 1．工程概况1.1 工程概况工程名称:武汉炼油二期工程 180 万吨/年加氢裂化装置变电所 建设单位:中国石油化工股份有限公司武汉分公司设计单位:中国石化工程建设公司监理单位:北京华夏石化工程监理有限公司施工单位:中国石化集团第四建设公司本工程为 180 万/吨加氢裂化装置变电所主体结构工程,该建筑位于加氢裂化装置东北角,基础已施工完毕,主体为四层钢筋混凝土框架结构,建下载后可任意编辑筑高度为 15m,平面尺寸为 37100mm*21000mm,±0.000 相对于绝对标高27.750m;屋面为钢筋混凝土屋面。材料选用:本工程采纳商品砼浇筑,砼强度等级为 C30;钢筋采纳 HPB300、HRB335、HRB400 三种形式。混凝土保护层分别为:梁 25mm、柱 30 mm、板 15mm。1.2 编制依据中国石化工程建设公司设计的施工图纸及总说明;<混凝土结构工程施工质量验收法律规范>(GB50204- );<建筑工程施工质量验收统一法律规范>(GB50300- );<砌体工程施工质量验收法律规范>(GB50203- );<施工现场临时用电安全技术法律规范>(JGJ46- );<石油化工建设工程施工安全技术法律规范>(GB50484- );<建筑施工扣件式钢管脚手架安全技术法律规范>(JGJ130— );<建筑施工高处作业安全技术法律规范>(JGJ80-91);<钢筋机械连接通用技术法律规范>(JGJ107- )本公司在同类工程中的施工经验、施工工艺及企业标准;1.3 编制原则1.3.1 以国家现行的施工法律规范、验收标准、操作规程为基准,以该工程设计图纸为依据。1.3.2 本施工方案是在保证工程质量、工期、安全生产的前提下编制的。1.3.3 针对本工程的特点、难点,着重考虑相应的施工方法和措施。 1.4 施工技术特点及关键点① 为满足施工进度,模板、脚手架等材料需一次性投入。② 土建专业施工时需与电气配合施工。③ 定位轴线和标高控制。④ 模板支撑及加固措施。⑤ 混凝土的浇筑和...
