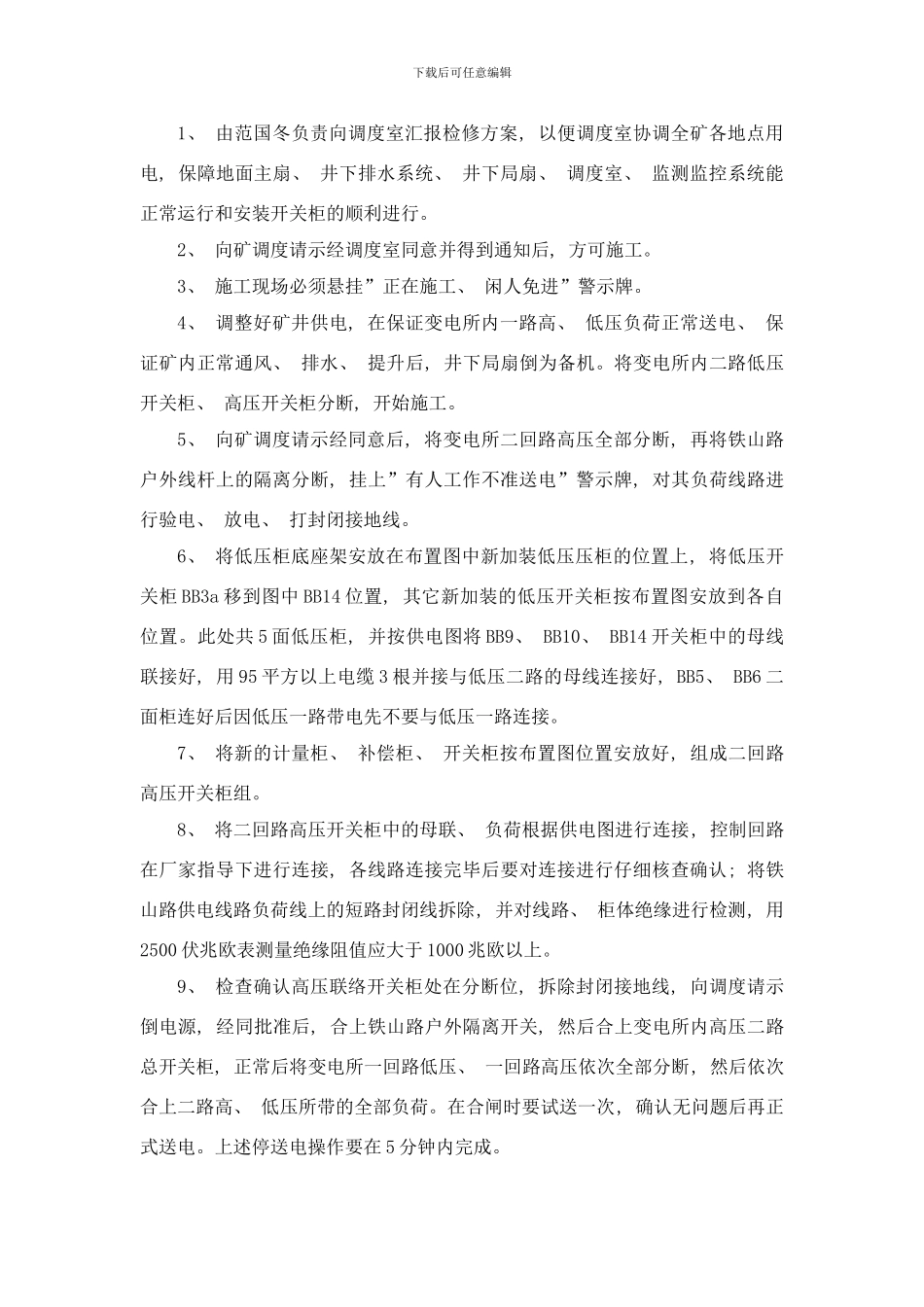

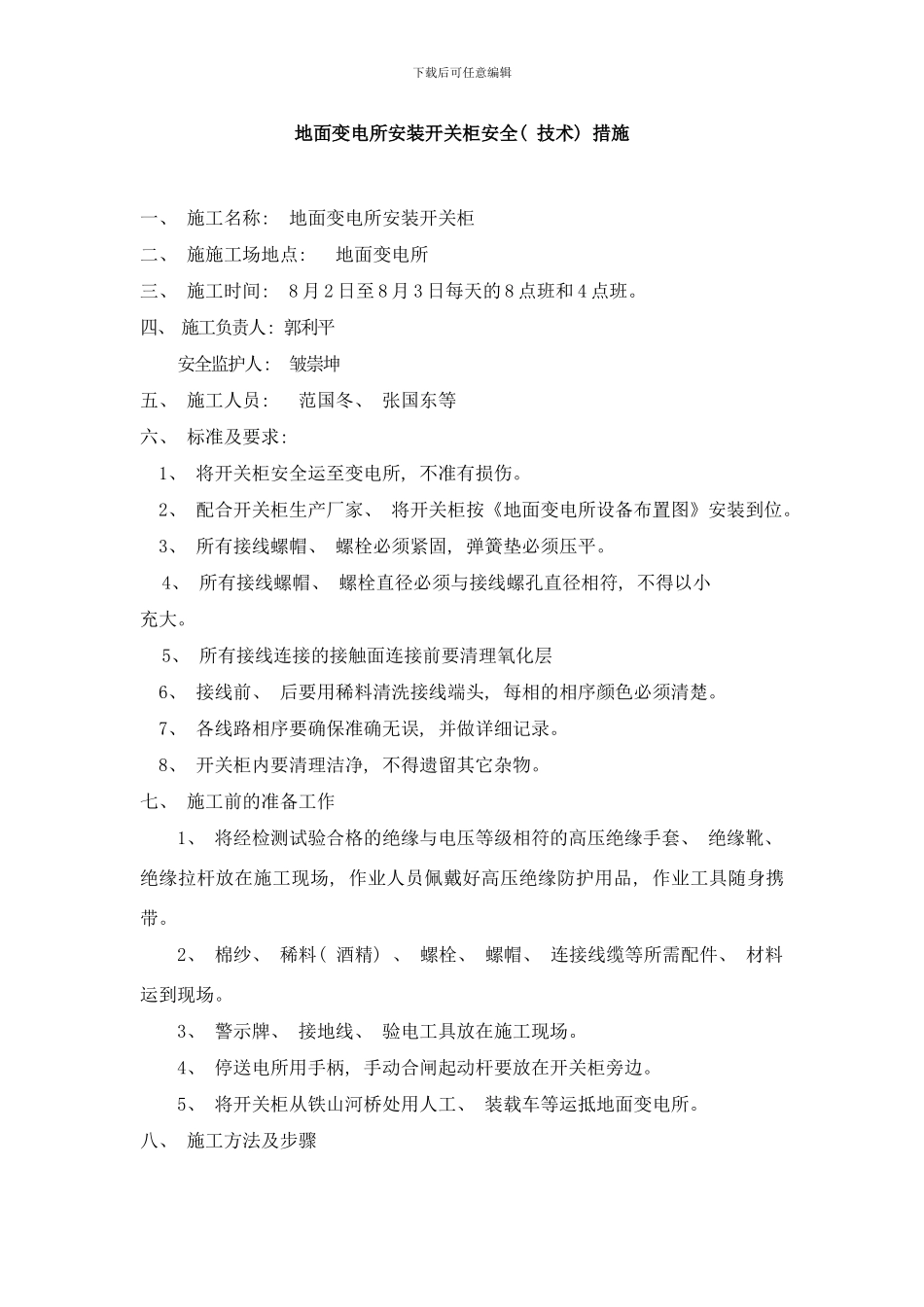

下载后可任意编辑地面变电所安装开关柜安全( 技术) 措施一、 施工名称: 地面变电所安装开关柜二、 施施工场地点: 地面变电所 三、 施工时间: 8 月 2 日至 8 月 3 日每天的 8 点班和 4 点班。 四、 施工负责人: 郭利平 安全监护人: 皱崇坤五、 施工人员: 范国冬、 张国东等六、 标准及要求: 1、 将开关柜安全运至变电所, 不准有损伤。2、 配合开关柜生产厂家、 将开关柜按《地面变电所设备布置图》安装到位。3、 所有接线螺帽、 螺栓必须紧固, 弹簧垫必须压平。4、 所有接线螺帽、 螺栓直径必须与接线螺孔直径相符, 不得以小充大。5、 所有接线连接的接触面连接前要清理氧化层6、 接线前、 后要用稀料清洗接线端头, 每相的相序颜色必须清楚。7、 各线路相序要确保准确无误, 并做详细记录。8、 开关柜内要清理洁净, 不得遗留其它杂物。七、 施工前的准备工作1、 将经检测试验合格的绝缘与电压等级相符的高压绝缘手套、 绝缘靴、 绝缘拉杆放在施工现场, 作业人员佩戴好高压绝缘防护用品, 作业工具随身携带。2、 棉纱、 稀料( 酒精) 、 螺栓、 螺帽、 连接线缆等所需配件、 材料运到现场。3、 警示牌、 接地线、 验电工具放在施工现场。4、 停送电所用手柄, 手动合闸起动杆要放在开关柜旁边。5、 将开关柜从铁山河桥处用人工、 装载车等运抵地面变电所。八、 施工方法及步骤下载后可任意编辑1、 由范国冬负责向调度室汇报检修方案, 以便调度室协调全矿各地点用电, 保障地面主扇、 井下排水系统、 井下局扇、 调度室、 监测监控系统能正常运行和安装开关柜的顺利进行。2、 向矿调度请示经调度室同意并得到通知后, 方可施工。3、 施工现场必须悬挂”正在施工、 闲人免进”警示牌。4、 调整好矿井供电, 在保证变电所内一路高、 低压负荷正常送电、 保证矿内正常通风、 排水、 提升后, 井下局扇倒为备机。将变电所内二路低压开关柜、 高压开关柜分断, 开始施工。5、 向矿调度请示经同意后, 将变电所二回路高压全部分断, 再将铁山路户外线杆上的隔离分断, 挂上”有人工作不准送电”警示牌, 对其负荷线路进行验电、 放电、 打封闭接地线。6、 将低压柜底座架安放在布置图中新加装低压压柜的位置上, 将低压开关柜 BB3a 移到图中 BB14 位置, 其它新加装的低压开关柜按布置图安放到各自位置。此处共 5 面低压柜, 并按供电图将 BB9、 BB10、 BB1...
