变电房施工方案培训资料

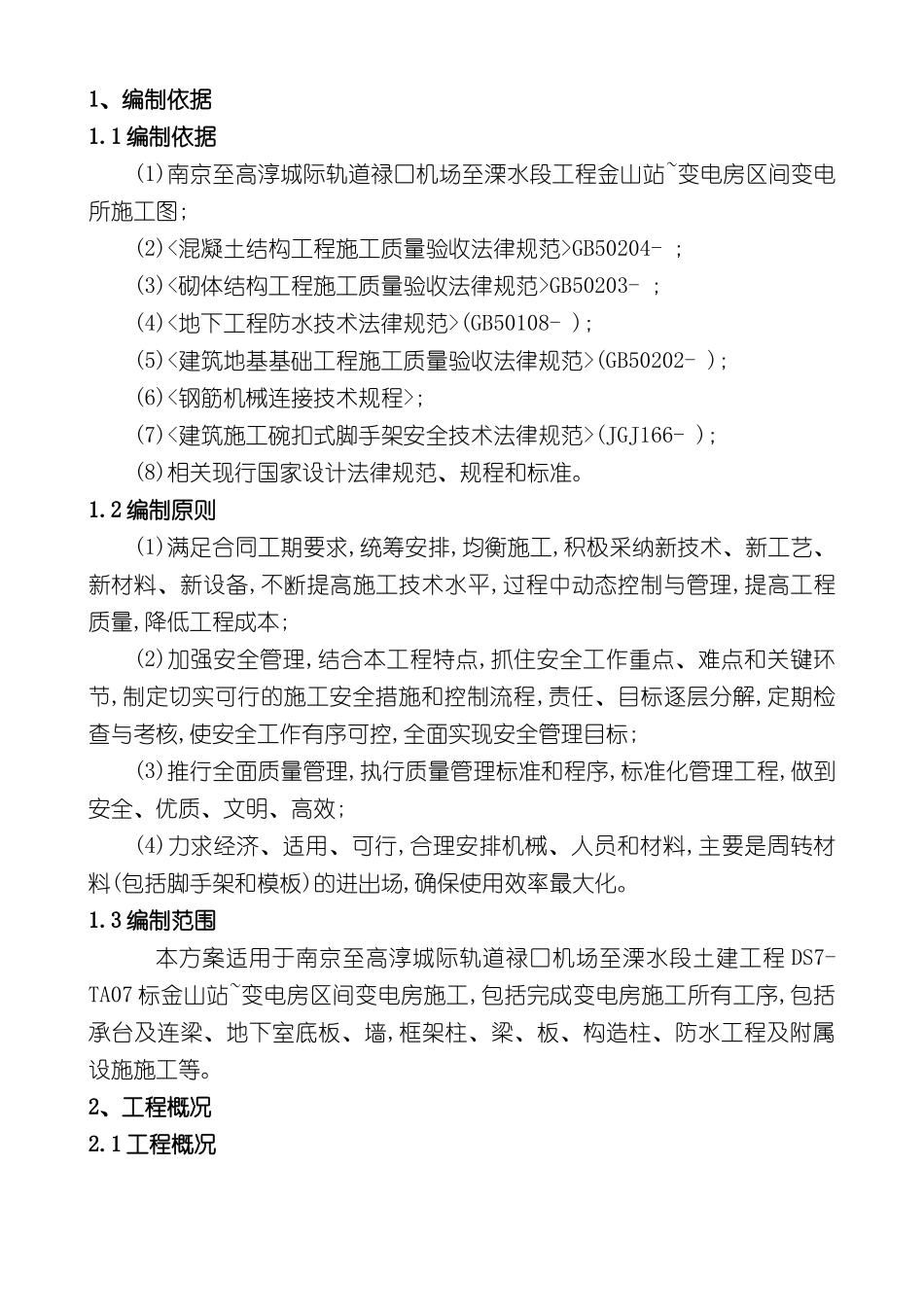

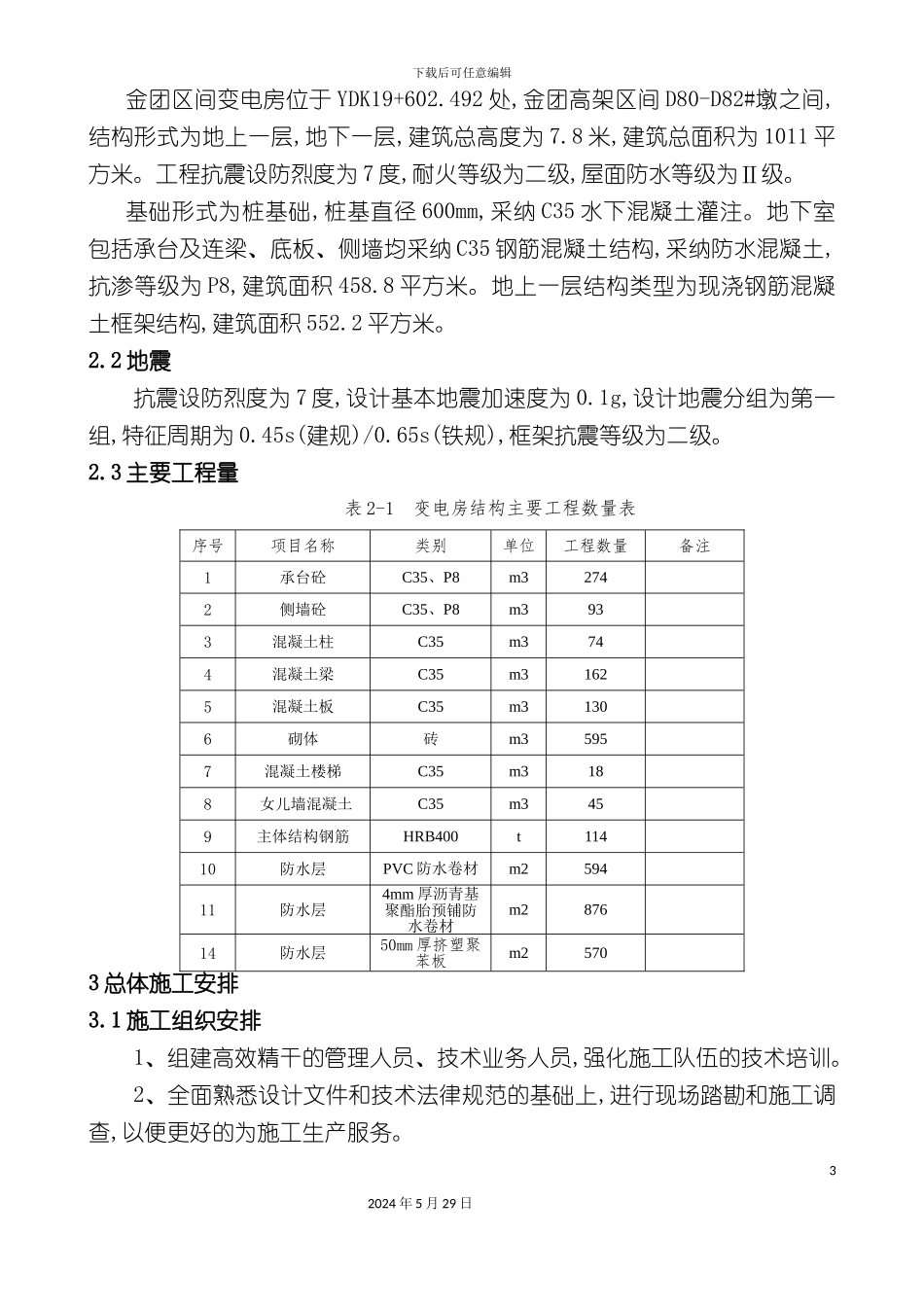

下载后可任意编辑变电房施工方案培训资料12024 年 5 月 29 日1、编制依据1.1 编制依据(1)南京至高淳城际轨道禄口机场至溧水段工程金山站~变电房区间变电所施工图;(2)<混凝土结构工程施工质量验收法律规范>GB50204- ;(3)<砌体结构工程施工质量验收法律规范>GB50203- ;(4)<地下工程防水技术法律规范>(GB50108- );(5)<建筑地基基础工程施工质量验收法律规范>(GB50202- );(6)<钢筋机械连接技术规程>; (7)<建筑施工碗扣式脚手架安全技术法律规范>(JGJ166- );(8)相关现行国家设计法律规范、规程和标准。1.2 编制原则(1)满足合同工期要求,统筹安排,均衡施工,积极采纳新技术、新工艺、新材料、新设备,不断提高施工技术水平,过程中动态控制与管理,提高工程质量,降低工程成本;(2)加强安全管理,结合本工程特点,抓住安全工作重点、难点和关键环节,制定切实可行的施工安全措施和控制流程,责任、目标逐层分解,定期检查与考核,使安全工作有序可控,全面实现安全管理目标;(3)推行全面质量管理,执行质量管理标准和程序,标准化管理工程,做到安全、优质、文明、高效;(4)力求经济、适用、可行,合理安排机械、人员和材料,主要是周转材料(包括脚手架和模板)的进出场,确保使用效率最大化。1.3 编制范围本方案适用于南京至高淳城际轨道禄口机场至溧水段土建工程 DS7-TA07 标金山站~变电房区间变电房施工,包括完成变电房施工所有工序,包括承台及连梁、地下室底板、墙,框架柱、梁、板、构造柱、防水工程及附属设施施工等。2、工程概况2.1 工程概况下载后可任意编辑金团区间变电房位于 YDK19+602.492 处,金团高架区间 D80-D82#墩之间,结构形式为地上一层,地下一层,建筑总高度为 7.8 米,建筑总面积为 1011 平方米。工程抗震设防烈度为 7 度,耐火等级为二级,屋面防水等级为Ⅱ级。基础形式为桩基础,桩基直径 600mm,采纳 C35 水下混凝土灌注。地下室包括承台及连梁、底板、侧墙均采纳 C35 钢筋混凝土结构,采纳防水混凝土,抗渗等级为 P8,建筑面积 458.8 平方米。地上一层结构类型为现浇钢筋混凝土框架结构,建筑面积 552.2 平方米。2.2 地震抗震设防烈度为 7 度,设计基本地震加速度为 0.1g,设计地震分组为第一组,特征周期为 0.45s(建规)/0.65s(铁规),框架抗震等级为二级。2.3 主要工程量表 2-1 变电房结构主要工程数量表序号项目名称类别单位工程数量备注1 承台砼C35、P8m3274 2 侧墙砼C35、P8m393 3混凝土柱C35m374 4 混凝土梁C35...
