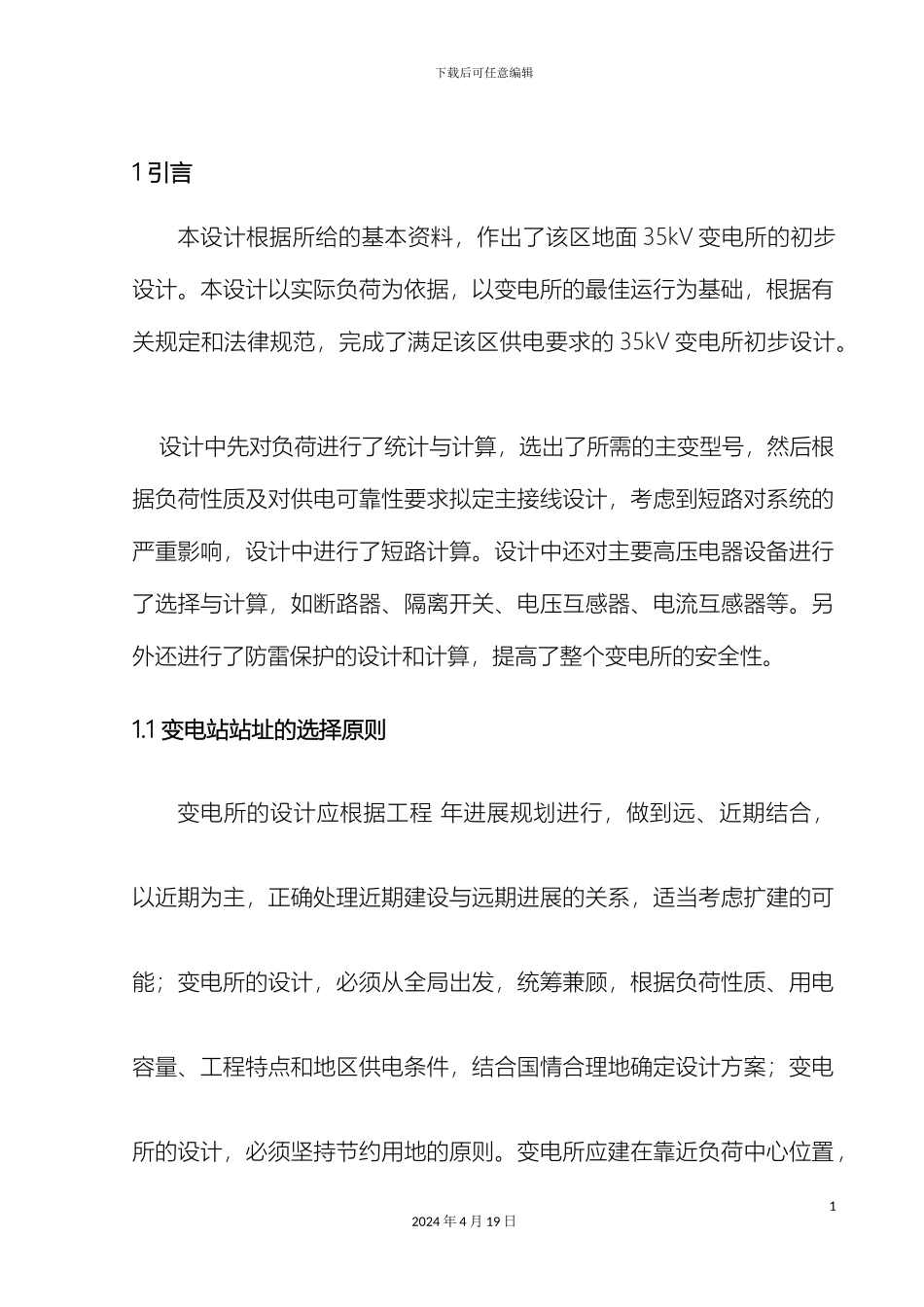

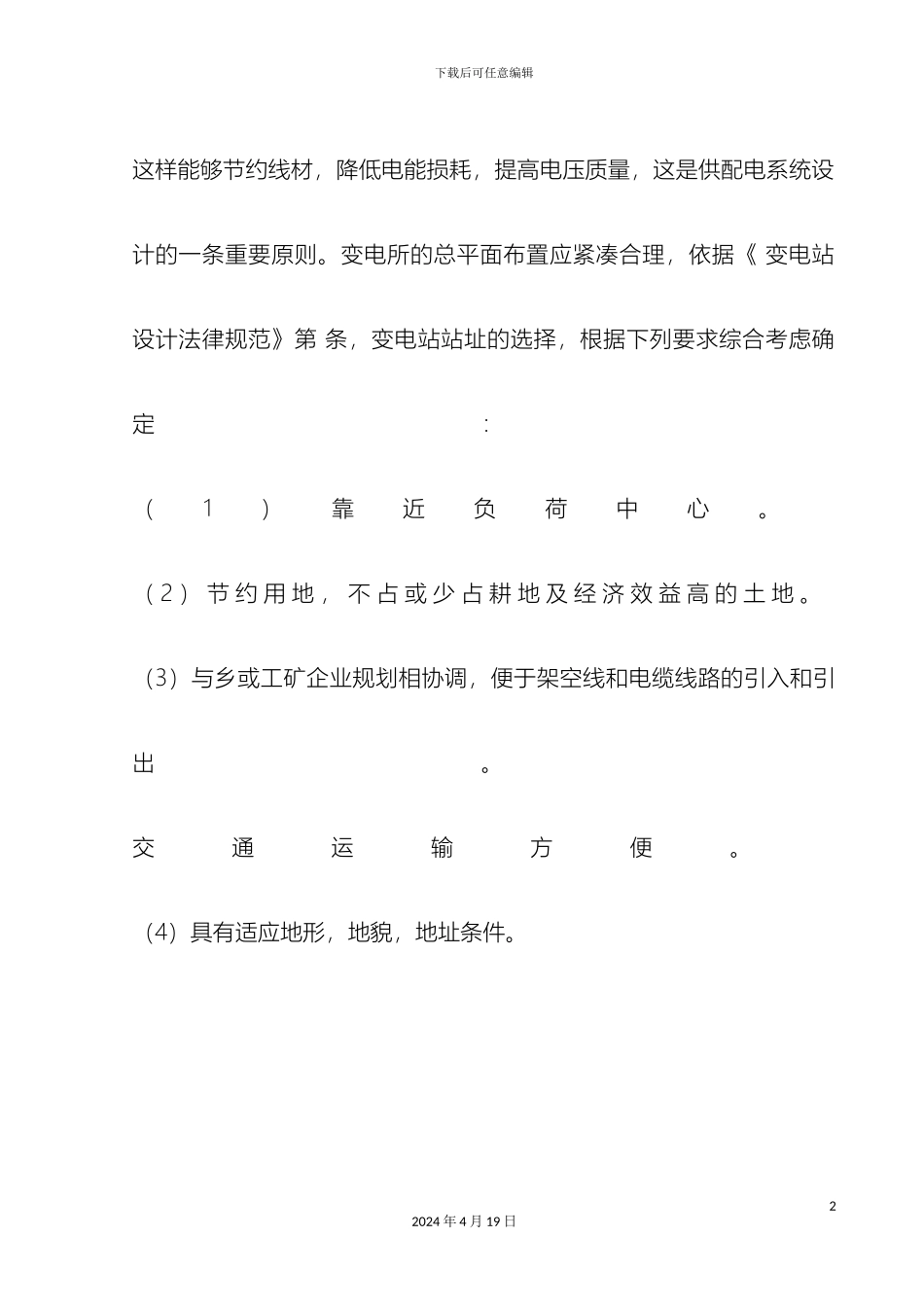

下载后可任意编辑变电所整定继电保护设计方案12024 年 4 月 19 日下载后可任意编辑1 引言本设计根据所给的基本资料，作出了该区地面 35kV 变电所的初步设计。本设计以实际负荷为依据，以变电所的最佳运行为基础，根据有关规定和法律规范，完成了满足该区供电要求的 35kV 变电所初步设计。 设计中先对负荷进行了统计与计算，选出了所需的主变型号，然后根据负荷性质及对供电可靠性要求拟定主接线设计，考虑到短路对系统的严重影响，设计中进行了短路计算。设计中还对主要高压电器设备进行了选择与计算，如断路器、隔离开关、电压互感器、电流互感器等。另外还进行了防雷保护的设计和计算，提高了整个变电所的安全性。1.1 变电站站址的选择原则变电所的设计应根据工程 年进展规划进行，做到远、近期结合，以近期为主，正确处理近期建设与远期进展的关系，适当考虑扩建的可能；变电所的设计，必须从全局出发，统筹兼顾，根据负荷性质、用电容量、工程特点和地区供电条件，结合国情合理地确定设计方案；变电所的设计，必须坚持节约用地的原则。变电所应建在靠近负荷中心位置，12024 年 4 月 19 日下载后可任意编辑这样能够节约线材，降低电能损耗，提高电压质量，这是供配电系统设计的一条重要原则。变电所的总平面布置应紧凑合理，依据《 变电站设计法律规范》第 条，变电站站址的选择，根据下列要求综合考虑确定： （1）靠近负荷中心。 （ 2 ） 节 约 用 地 ， 不 占 或 少 占 耕 地 及 经 济 效 益 高 的 土 地 。 （3）与乡或工矿企业规划相协调，便于架空线和电缆线路的引入和引出。 交通运输方便。 （4）具有适应地形，地貌，地址条件。22024 年 4 月 19 日下载后可任意编辑2 电气主接线的设计及变压器选择分析任务书给定的原始资料，根据变电所在电力系统中的地位和建设规模，考虑变电所运行的可靠性、灵活性、经济性，全面论证，确定主接线的最佳方案。 2.1 原始资料分析 1.C1 系统： X1= 0.05/0.1； X2=X1 ； X1 以 100MVA，37KV 为基准的标幺值，分子为最大方式，分母为最小方式的阻抗标幺值。2.C2 系统： X1= 0.06/0.12； X2=X1 ； X1 以 100MVA，37KV 为基准的标幺值，分子为最大方式，分母为最小方式的阻抗标幺值。3.A 站：有两台双卷变压器 容量为 2×31.5MVA 35±4×2.5%/11kv ；Uk%=8% 4.35KV 线 路 X1=0.4Ω/km ； 10KV 电 缆 线 路 R=...
