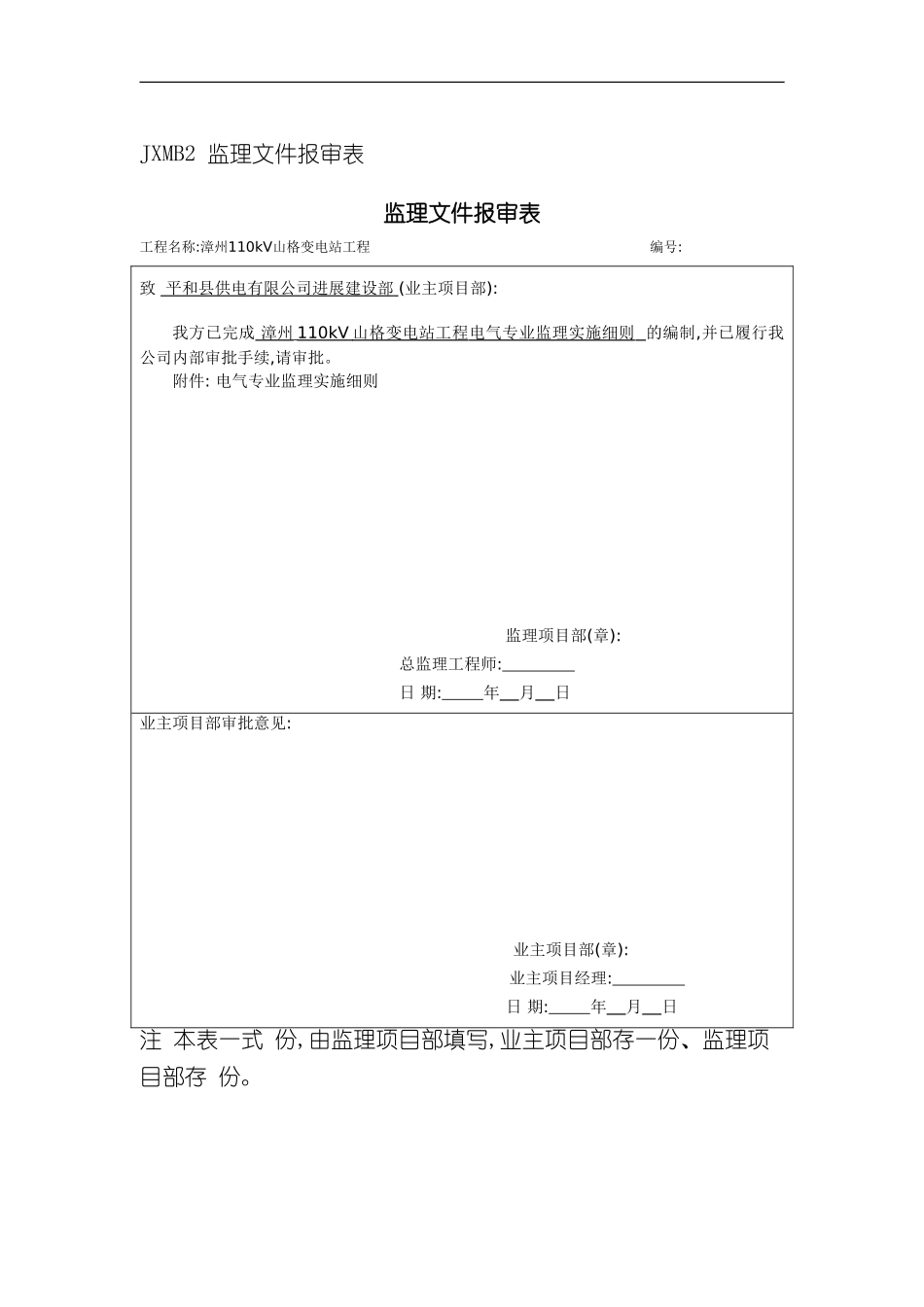

下载后可任意编辑变电站工程电气专业监理实施细则范本12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日JXMB2 监理文件报审表 监理文件报审表 工程名称:漳州110kV山格变电站工程 编号:致 平和县供电有限公司进展建设部 (业主项目部): 我方已完成 漳州 110kV 山格变电站工程 电气专业监理实施细则 的编制,并已履行我公司内部审批手续,请审批。 附件: 电气专业监理实施细则 监理项目部(章): 总监理工程师: 日 期: 年 月 日业主项目部审批意见: 业主项目部(章): 业主项目经理: 日 期: 年 月 日注 本表一式 份,由监理项目部填写,业主项目部存一份、监理项目部存 份。 下载后可任意编辑JZLB2 变电站工程专业监理实施细则漳州 110kV 山格变电站工程电气监理实施细则福建和盛工程管理有限责任公司漳州 110kV 山格变电站工程监理项目部I2024 年 5 月 29 日下载后可任意编辑 年 月II2024 年 5 月 29 日下载后可任意编辑批准: 年 月 日审核: 年 月 日编写: 年 月 日目 录1 工程概况及特点11.1 工程概况11.2 工程特点12 编制依据2III2024 年 5 月 29 日下载后可任意编辑3 监理目标53.1 质量控制目标53.2 进度控制目标63.3 安全控制目标93.4 造价控制目标94 监理工作流程及重点工作104.1 质量控制流程及重点工作104.2 进度控制重点工作274.3 造价控制重点工作285 监理工作内容、措施及方法295.1 作业人员控制295.2 材料、设备控制315.3 施工机具、检测、计量器具的控制315.4 作业方案(措施)的控制315.5 作业过程控制315.6 作业环境控制336 旁站监理366.1 旁站工作流程及要求366.2 旁站监理范围及内容37见证点 W38停工待检点 H38旁站点 S386.3 旁站监理职责416.4 旁站监理工作纪律416.5 附件417 质量通病防治措施428 质量控制标准及验评43IV2024 年 5 月 29 日下载后可任意编辑V2024 年 5 月 29 日下载后可任意编辑1 工程概况及特点1.1 工程概况本工程位于县公兴乡,变电站西面为双流至溪公路,运输条件十分优良,满足主变压器等大型设备的运输要求。1.1.1 工程建设规模及特性:(1) 土建部分:详见土建部分监理规划;(2) 电气部分:本次变电站工程安装主变压器 2 台;220kV 采纳双母线接线,出线 4 回;110kV 采纳双母线接线,出线 10 回;10kV 采纳单母线双分段 4 段母线接线,出线 24 回。① 电压等级:220/110/10kV 三级...
