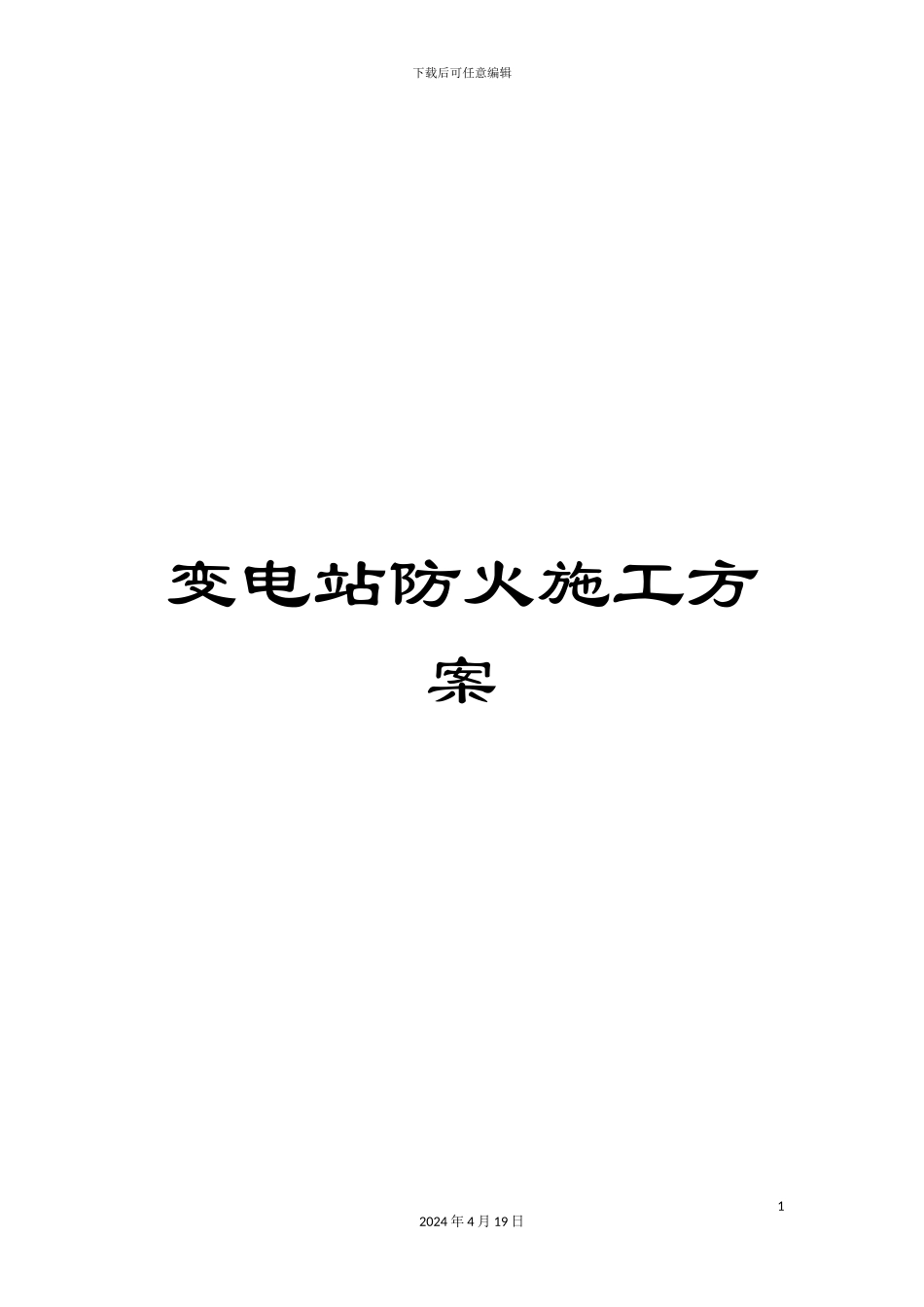

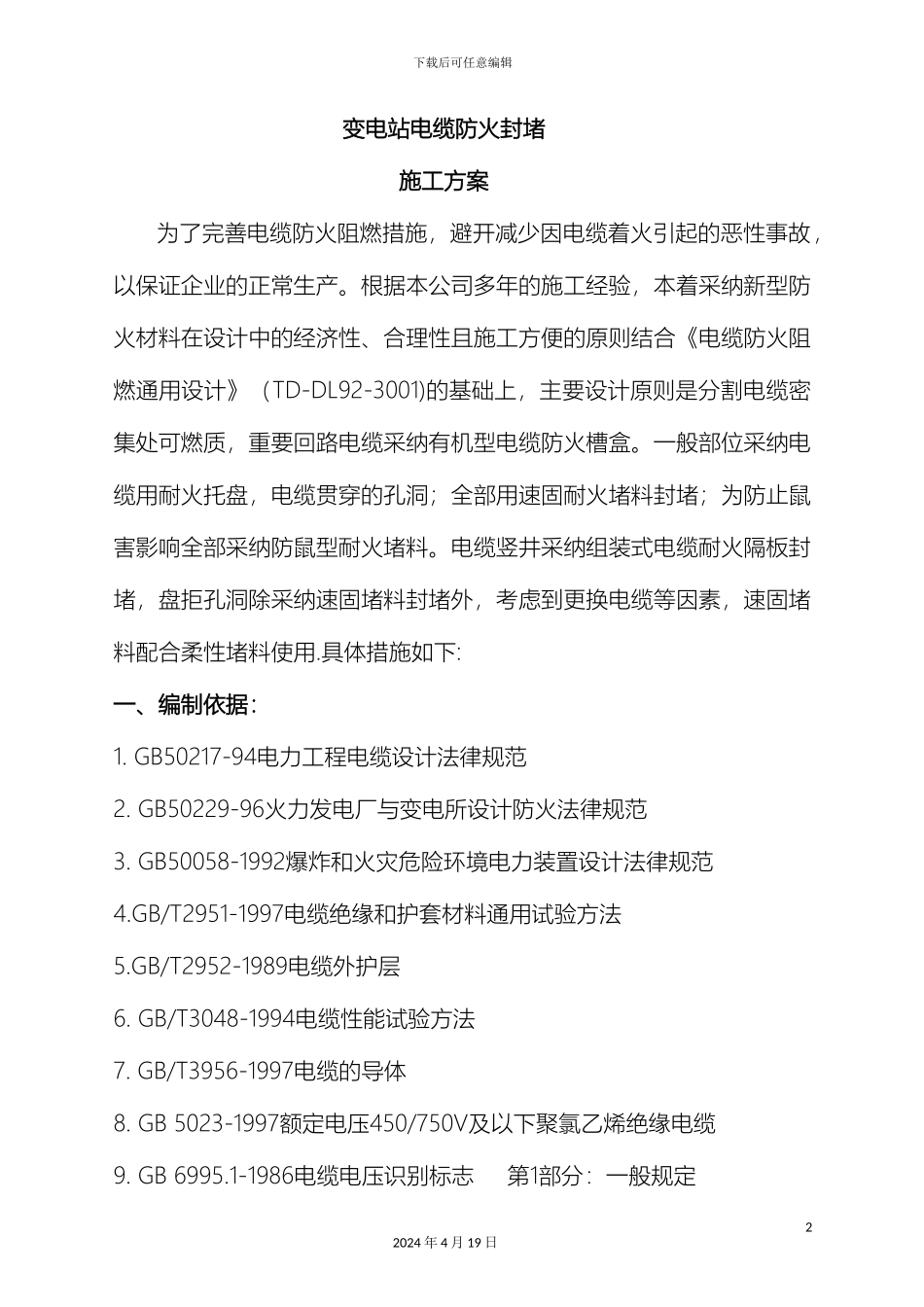

下载后可任意编辑变电站防火施工方案12024 年 4 月 19 日下载后可任意编辑变电站电缆防火封堵施工方案为了完善电缆防火阻燃措施，避开减少因电缆着火引起的恶性事故，以保证企业的正常生产。根据本公司多年的施工经验，本着采纳新型防火材料在设计中的经济性、合理性且施工方便的原则结合《电缆防火阻燃通用设计》（TD-DL92-3001)的基础上，主要设计原则是分割电缆密集处可燃质，重要回路电缆采纳有机型电缆防火槽盒。一般部位采纳电缆用耐火托盘，电缆贯穿的孔洞；全部用速固耐火堵料封堵；为防止鼠害影响全部采纳防鼠型耐火堵料。电缆竖井采纳组装式电缆耐火隔板封堵，盘拒孔洞除采纳速固堵料封堵外，考虑到更换电缆等因素，速固堵料配合柔性堵料使用.具体措施如下:一、编制依据：1. GB50217-94电力工程电缆设计法律规范2. GB50229-96火力发电厂与变电所设计防火法律规范3. GB50058-1992爆炸和火灾危险环境电力装置设计法律规范4.GB/T2951-1997电缆绝缘和护套材料通用试验方法5.GB/T2952-1989电缆外护层6. GB/T3048-1994电缆性能试验方法7. GB/T3956-1997电缆的导体8. GB 5023-1997额定电压450/750V及以下聚氯乙烯绝缘电缆9. GB 6995.1-1986电缆电压识别标志 第1部分：一般规定22024 年 4 月 19 日下载后可任意编辑10. GB 6995.3-1986电缆电压识别标志 第3部分：电线电压识别标11. GB 9330-1988塑料绝缘控制电缆12. GB/T12666. 5-1990电线电缆燃烧试验方法 第6部分：电线电缆耐火特性试验方法13. GB12706-1991额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆14. GB/T17651.2-1998电缆或光缆在特定条件下燃烧的烟密度测定第2部分：试验步骤和要求15.GB132-1996材料产烟毒性分级16.电力行业标准DLG139-1999电缆防火措施设计和施工验收标准二、防火系统组成及功能：封堵系统由防火门、防火阀、防火包、防火板、有机和无机防火堵料、防火涂料组成。2.1防火门：用于变压器室、开关室、电容器室、电缆夹层等防火分区的人员进出口。2.2防火阀：用于变压器室的通风窗口，一旦确认火灾，它在灭火系统释放前关闭。2.3防火板：用于电缆夹层中的电缆桥架，将上、下层电缆进行防火分隔。2.4防火包、有机和无机防火堵料和防火涂料：用于电缆分隔、设备的进出线端口、电缆穿越建筑物的洞口。2.5封堵的目的是防止火灾顺电缆或建筑物通道燃烧，阻止火势蔓延。32024 年 4 月 19 日下载后可任意编辑三、电缆防火措施及部位: 电缆...
