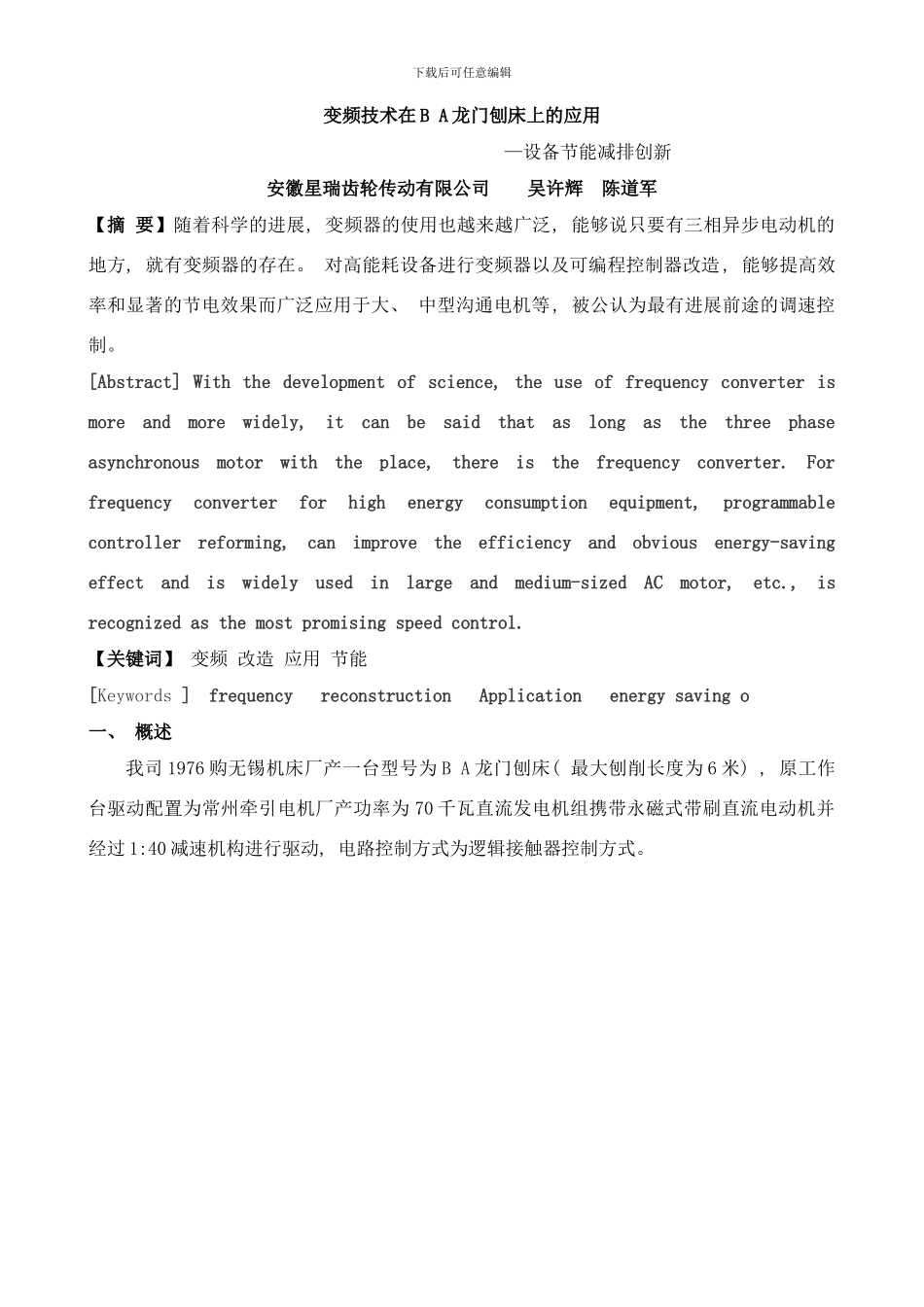

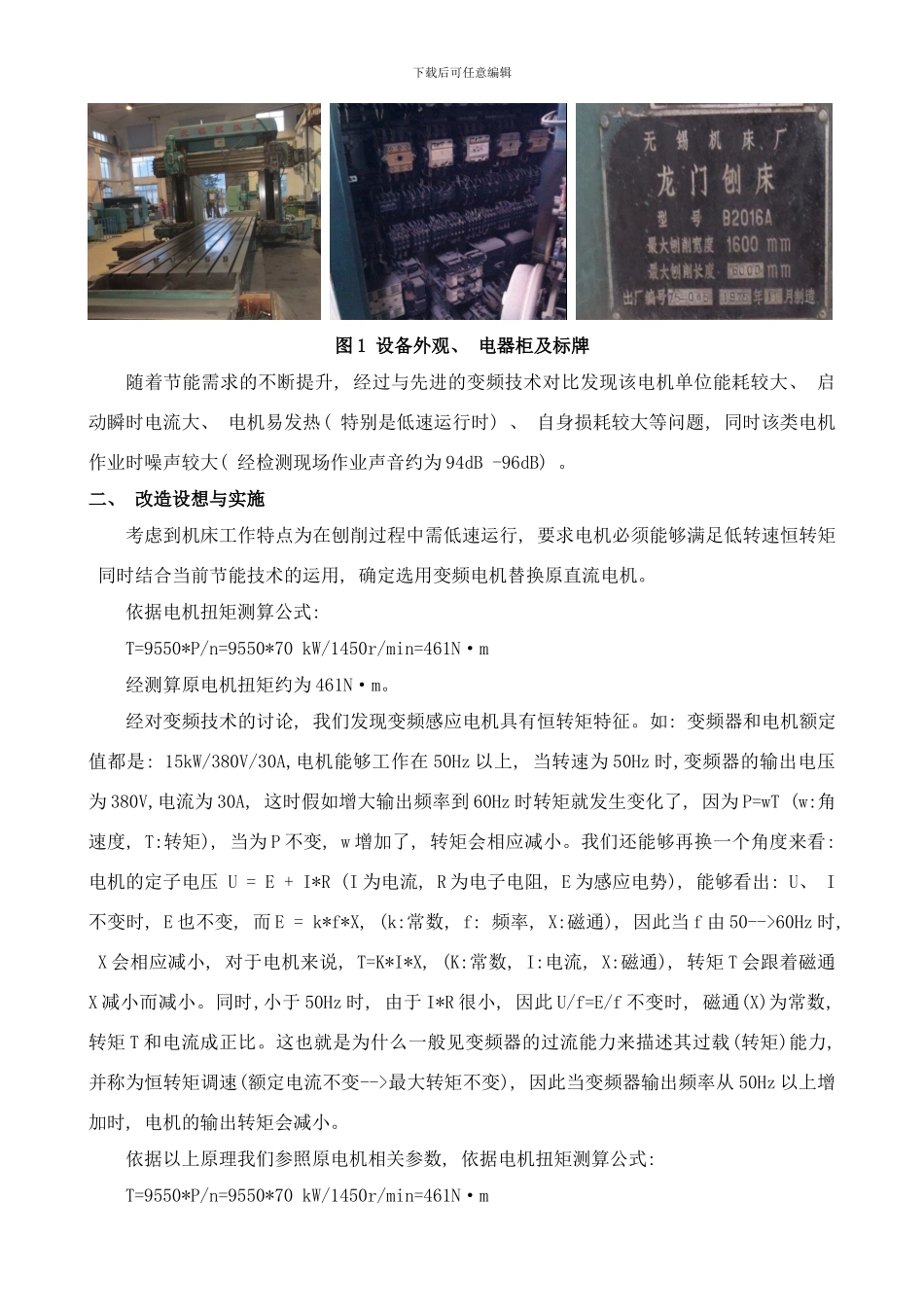

下载后可任意编辑变频技术在 B A 龙门刨床上的应用 —设备节能减排创新安徽星瑞齿轮传动有限公司 吴许辉 陈道军【摘 要】随着科学的进展, 变频器的使用也越来越广泛, 能够说只要有三相异步电动机的地方, 就有变频器的存在。 对高能耗设备进行变频器以及可编程控制器改造, 能够提高效率和显著的节电效果而广泛应用于大、 中型沟通电机等, 被公认为最有进展前途的调速控制。[Abstract] With the development of science, the use of frequency converter is more and more widely, it can be said that as long as the three phase asynchronous motor with the place, there is the frequency converter. For frequency converter for high energy consumption equipment, programmable controller reforming, can improve the efficiency and obvious energy-saving effect and is widely used in large and medium-sized AC motor, etc., is recognized as the most promising speed control.【关键词】 变频 改造 应用 节能[Keywords ] frequency reconstruction Application energy saving o一、 概述我司 1976 购无锡机床厂产一台型号为 B A 龙门刨床( 最大刨削长度为 6 米) , 原工作台驱动配置为常州牵引电机厂产功率为 70 千瓦直流发电机组携带永磁式带刷直流电动机并经过 1:40 减速机构进行驱动, 电路控制方式为逻辑接触器控制方式。下载后可任意编辑 图 1 设备外观、 电器柜及标牌随着节能需求的不断提升, 经过与先进的变频技术对比发现该电机单位能耗较大、 启动瞬时电流大、 电机易发热( 特别是低速运行时) 、 自身损耗较大等问题, 同时该类电机作业时噪声较大( 经检测现场作业声音约为 94dB -96dB) 。二、 改造设想与实施考虑到机床工作特点为在刨削过程中需低速运行, 要求电机必须能够满足低转速恒转矩 同时结合当前节能技术的运用, 确定选用变频电机替换原直流电机。依据电机扭矩测算公式: T=9550*P/n=9550*70 kW/1450r/min=461N·m经测算原电机扭矩约为 461N·m。经对变频技术的讨论, 我们发现变频感应电机具有恒转矩特征。如: 变频器和电机额定值都是: 15kW/380V/30A,电机能够工作在 50Hz 以上, 当转速为 50Hz 时,变频器的输出电压为 380V,电流为 30A, 这时假如增大输出频...
