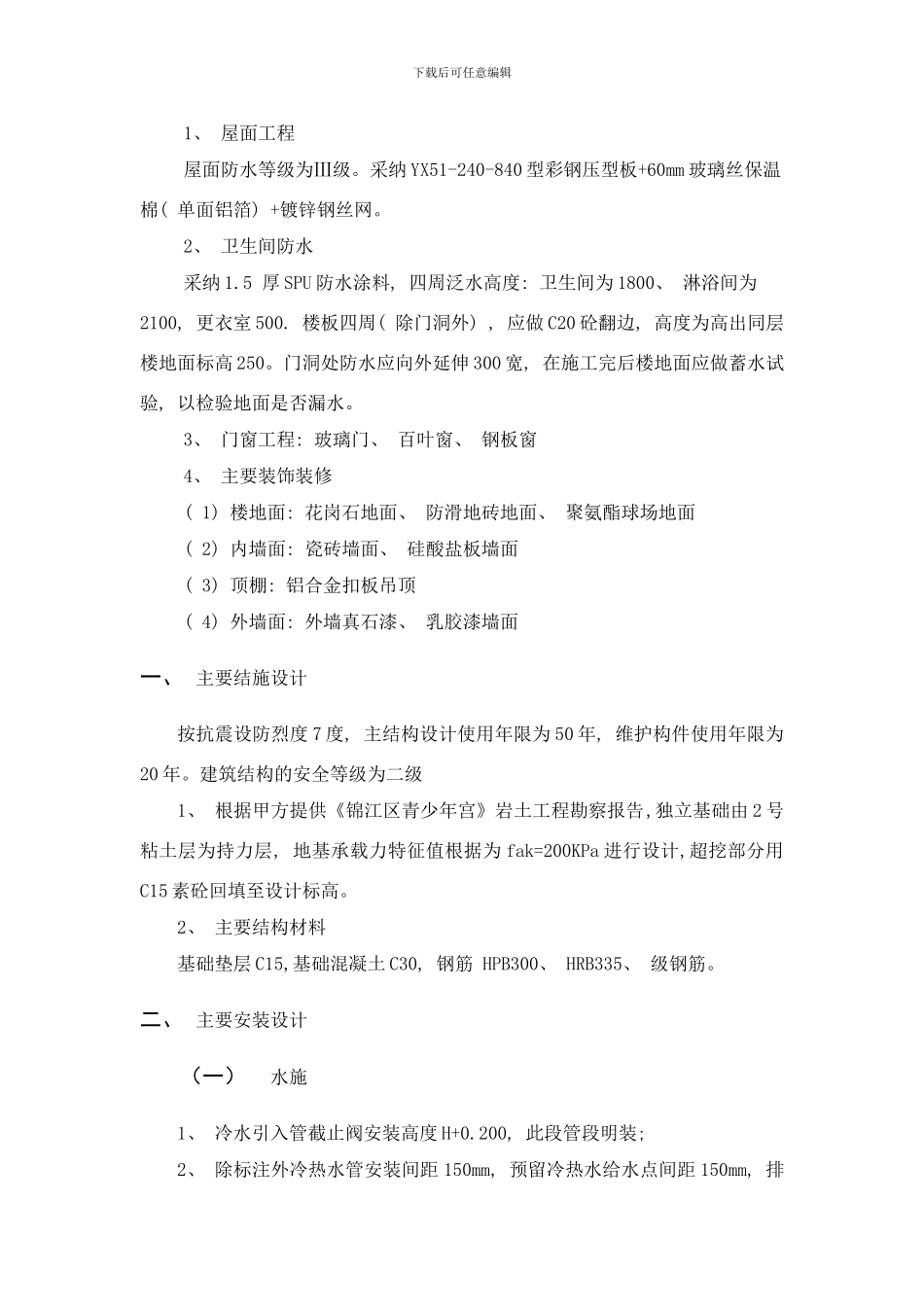

下载后可任意编辑1、 屋面工程屋面防水等级为Ⅲ级。采纳 YX51-240-840 型彩钢压型板+60mm 玻璃丝保温棉( 单面铝箔) +镀锌钢丝网。2、 卫生间防水采纳 1.5 厚 SPU 防水涂料, 四周泛水高度: 卫生间为 1800、 淋浴间为2100, 更衣室 500. 楼板四周( 除门洞外) , 应做 C20 砼翻边, 高度为高出同层楼地面标高 250。门洞处防水应向外延伸 300 宽, 在施工完后楼地面应做蓄水试验, 以检验地面是否漏水。3、 门窗工程: 玻璃门、 百叶窗、 钢板窗4、 主要装饰装修( 1) 楼地面: 花岗石地面、 防滑地砖地面、 聚氨酯球场地面( 2) 内墙面: 瓷砖墙面、 硅酸盐板墙面( 3) 顶棚: 铝合金扣板吊顶( 4) 外墙面: 外墙真石漆、 乳胶漆墙面一、 主要结施设计按抗震设防烈度 7 度, 主结构设计使用年限为 50 年, 维护构件使用年限为20 年。建筑结构的安全等级为二级1、 根据甲方提供《锦江区青少年宫》岩土工程勘察报告,独立基础由 2 号粘土层为持力层, 地基承载力特征值根据为 fak=200KPa 进行设计,超挖部分用C15 素砼回填至设计标高。2、 主要结构材料基础垫层 C15,基础混凝土 C30, 钢筋 HPB300、 HRB335、 级钢筋。二、 主要安装设计（一）水施1、 冷水引入管截止阀安装高度 H+0.200, 此段管段明装; 2、 除标注外冷热水管安装间距 150mm, 预留冷热水给水点间距 150mm, 排下载后可任意编辑水点位于冷热水给水点中心线上; 3、 给水管均暗埋在垫层或墙体内; 4、 场馆 C 男浴室、 卫生间与女浴室、 卫生间对称布置（二）电施1.其电源由已建配电房引出, 电缆埋地引至用户点。2.线路安装: 采纳进户电缆穿钢管埋地敷设, 室内支回路采纳铜芯线穿PVC 管暗敷在板内和墙内; 场馆顶灯的回路采纳金属桥架敷设和穿 PVC 塑料管敷设。3.设备安装: 配电箱采纳暗设, 其下边距地 1.5 米; 灯具除镜前灯为壁式安装, 距地 1.8 米, 场馆顶灯安装在钢架下, 并与钢架固定; 其余均采纳吸顶安装。4．本工程防雷按二类设计,防雷系统详平面说明. 为保护用电安全,做好安全接地措施.本工程采纳等电位联结.接地电阻不大于 1 欧.第五章 基础施工方案与技术措施第一节建筑测量放线本工程位于成都市锦江区三 2 段, 锦江区青少年活动中心内, 总建筑面积1894 平方米, 地上一层, 建筑高度 13.45m, 门式钢架结构, 设计使用年限 50年, 耐火等级为地上二级, 抗震设防烈度为 7 度...
