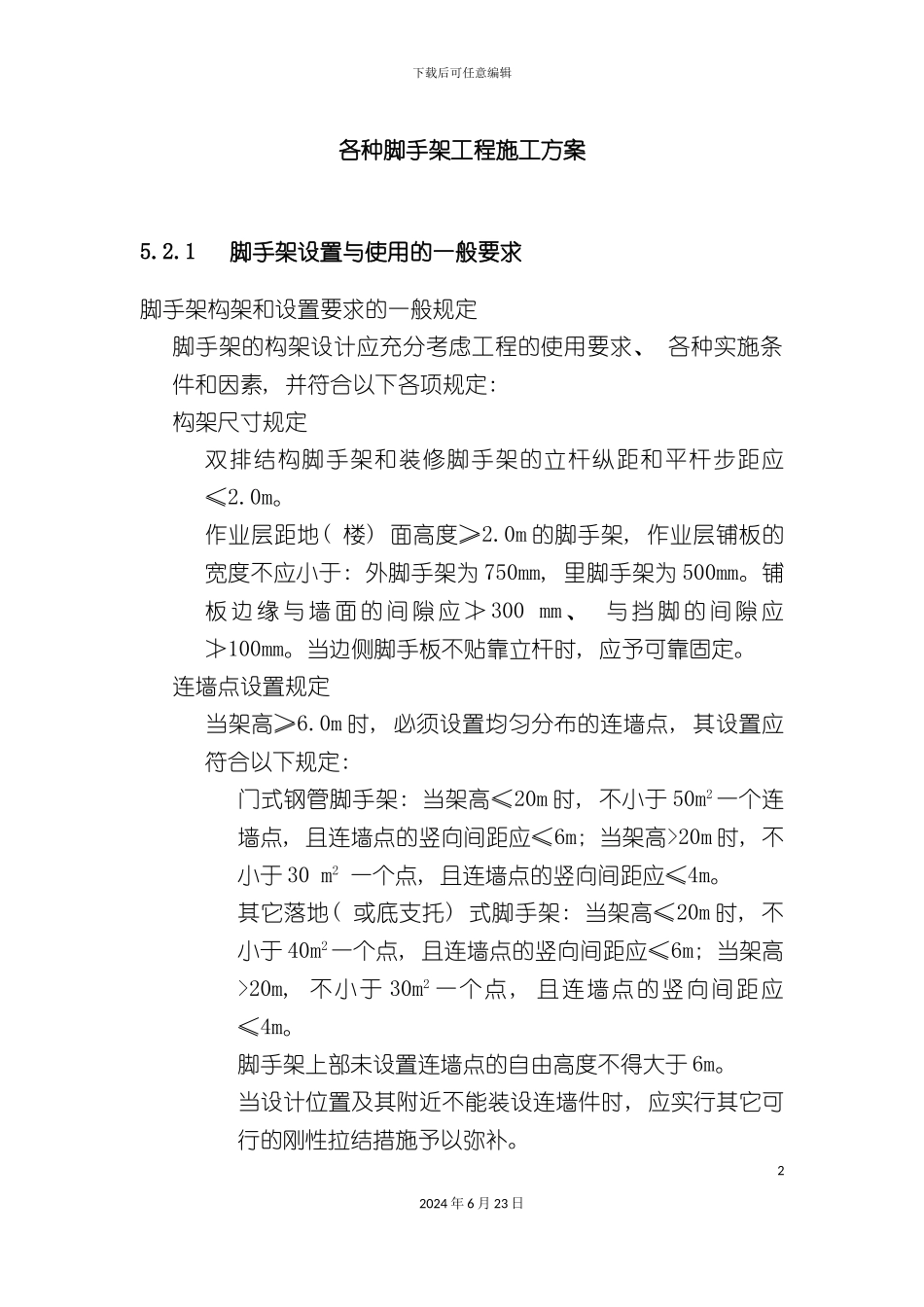

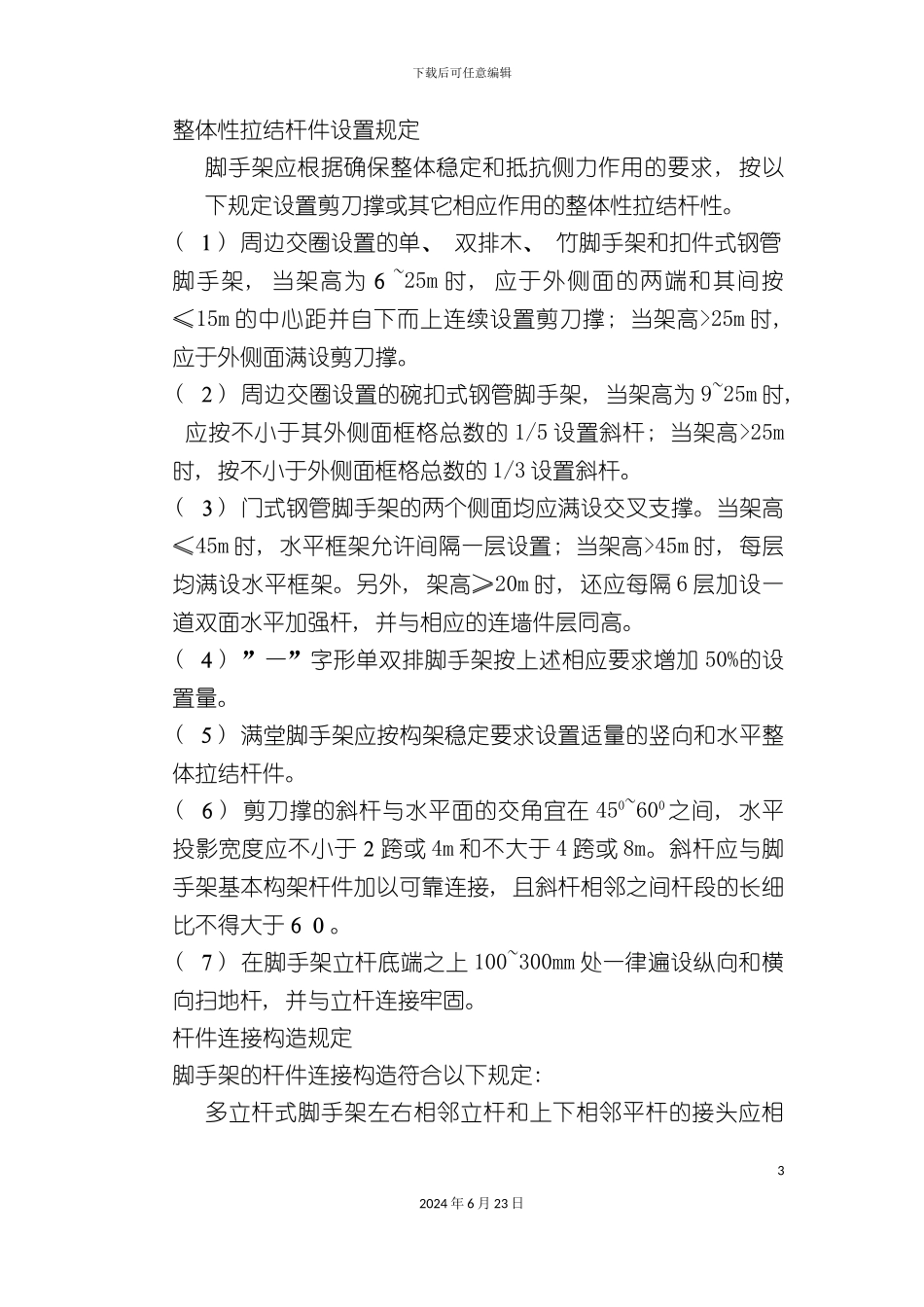

下载后可任意编辑各种脚手架施工方案12024 年 6 月 23 日下载后可任意编辑各种脚手架工程施工方案5.2.1 脚手架设置与使用的一般要求脚手架构架和设置要求的一般规定脚手架的构架设计应充分考虑工程的使用要求、 各种实施条件和因素, 并符合以下各项规定: 构架尺寸规定双排结构脚手架和装修脚手架的立杆纵距和平杆步距应≤2.0m。作业层距地( 楼) 面高度≥2.0m 的脚手架, 作业层铺板的宽度不应小于: 外脚手架为 750mm, 里脚手架为 500mm。铺板 边 缘 与 墙 面 的 间 隙 应 ≯ 300 mm 、 与 挡 脚 的 间 隙 应≯100mm。当边侧脚手板不贴靠立杆时, 应予可靠固定。连墙点设置规定当架高≥6.0m 时, 必须设置均匀分布的连墙点, 其设置应符合以下规定: 门式钢管脚手架: 当架高≤20m 时, 不小于 50m2一个连墙点, 且连墙点的竖向间距应≤6m; 当架高>20m 时, 不小于 30 m2 一个点, 且连墙点的竖向间距应≤4m。其它落地( 或底支托) 式脚手架: 当架高≤20m 时, 不小于 40m2一个点, 且连墙点的竖向间距应≤6m; 当架高>20m, 不小于 30m2 一个点, 且连墙点的竖向间距应≤4m。脚手架上部未设置连墙点的自由高度不得大于 6m。当设计位置及其附近不能装设连墙件时, 应实行其它可行的刚性拉结措施予以弥补。22024 年 6 月 23 日下载后可任意编辑整体性拉结杆件设置规定脚手架应根据确保整体稳定和抵抗侧力作用的要求, 按以下规定设置剪刀撑或其它相应作用的整体性拉结杆性。( １) 周边交圈设置的单、 双排木、 竹脚手架和扣件式钢管脚手架, 当架高为６~25m 时, 应于外侧面的两端和其间按≤15m 的中心距并自下而上连续设置剪刀撑; 当架高>25m 时, 应于外侧面满设剪刀撑。( ２) 周边交圈设置的碗扣式钢管脚手架, 当架高为 9~25m 时, 应按不小于其外侧面框格总数的 1/5 设置斜杆; 当架高>25m时, 按不小于外侧面框格总数的 1/3 设置斜杆。( ３) 门式钢管脚手架的两个侧面均应满设交叉支撑。当架高≤45m 时, 水平框架允许间隔一层设置; 当架高>45m 时, 每层均满设水平框架。另外, 架高≥20m 时, 还应每隔 6 层加设一道双面水平加强杆, 并与相应的连墙件层同高。( ４) ”一”字形单双排脚手架按上述相应要求增加 50%的设置量。( ５) 满堂脚手架应按构架稳定要求设置适量的竖向和水平整体拉结杆件。( ６) 剪刀撑的斜杆与水平面的交角宜在 450~600之间...
