各种设备的测量方案样本

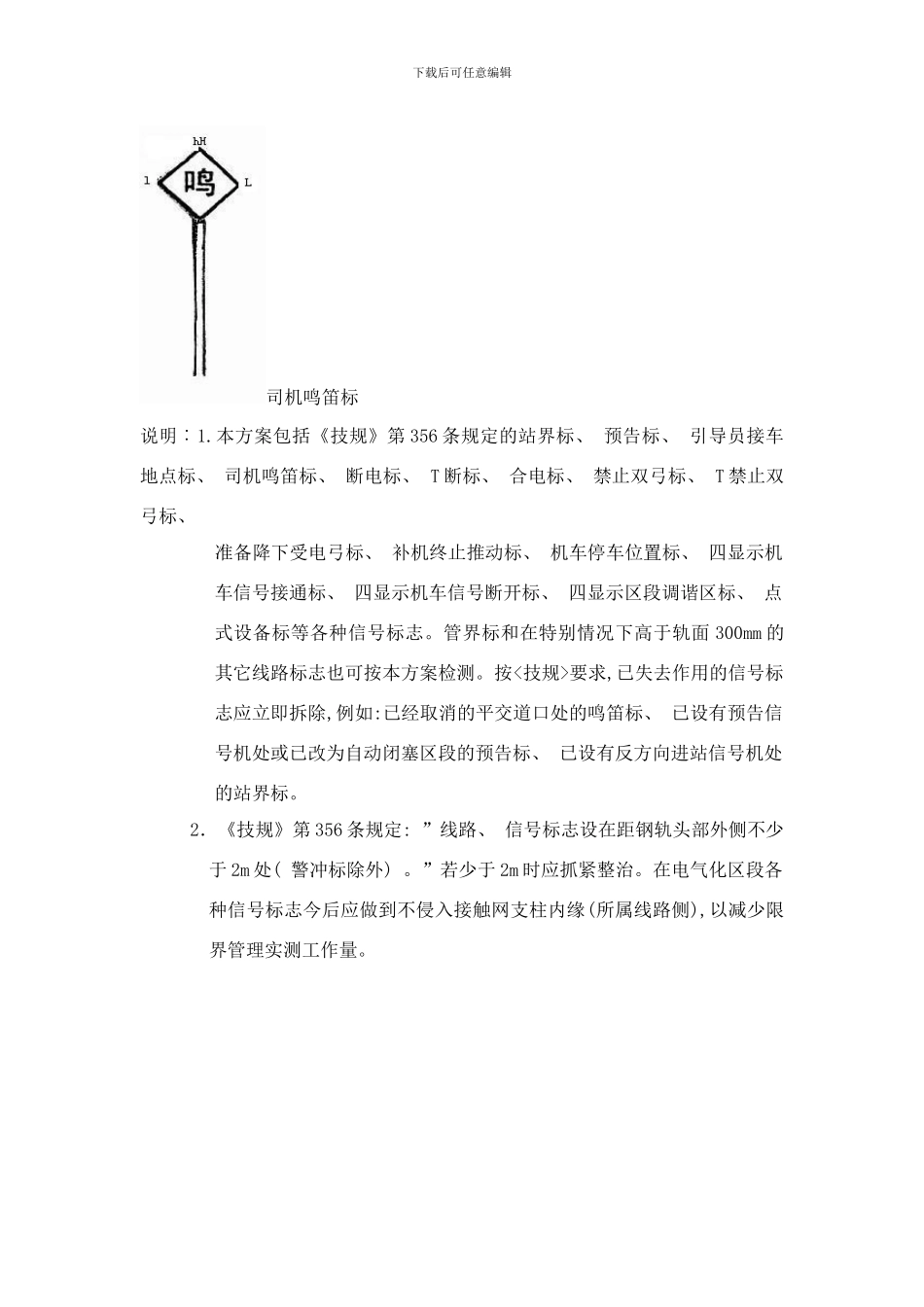

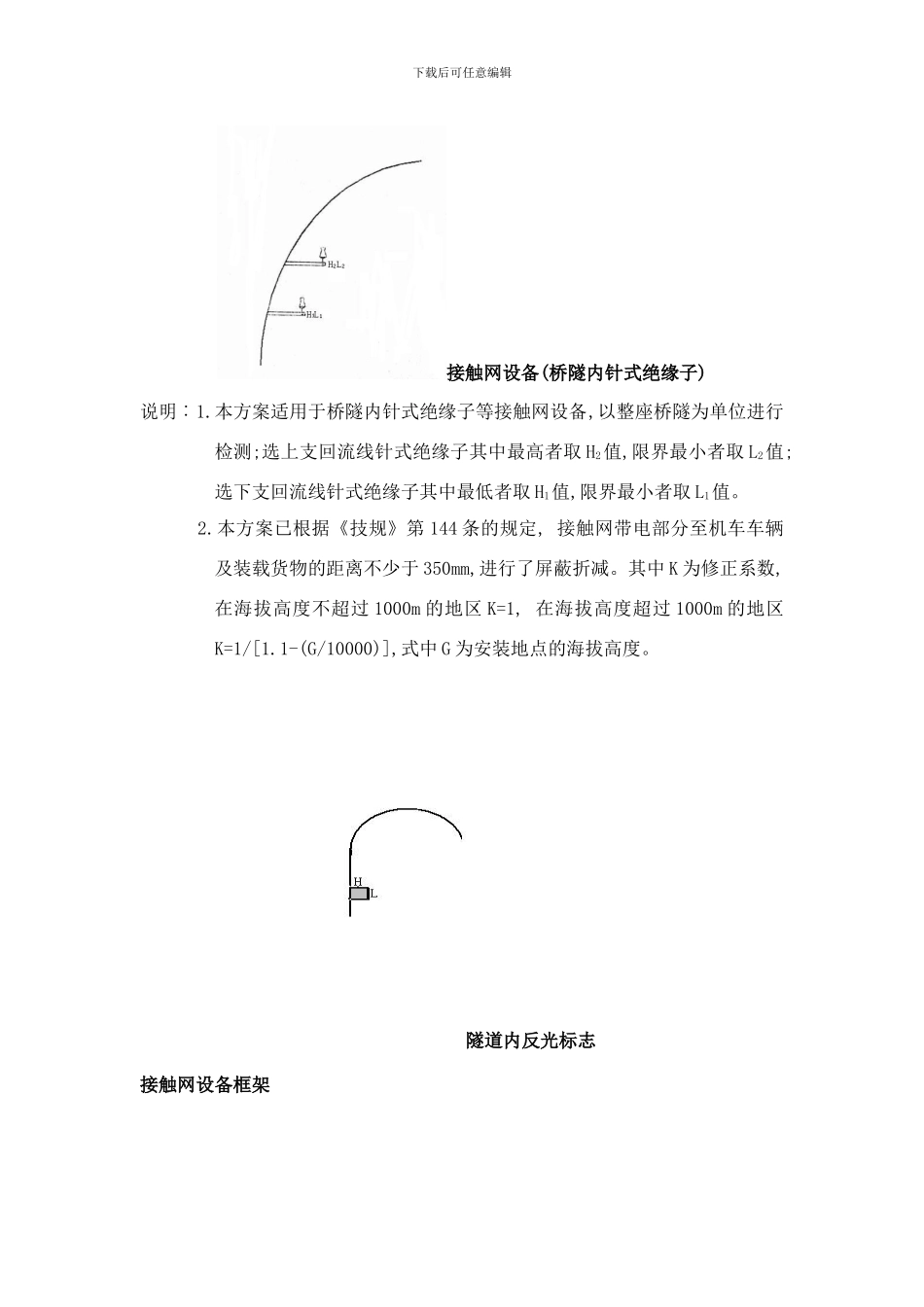

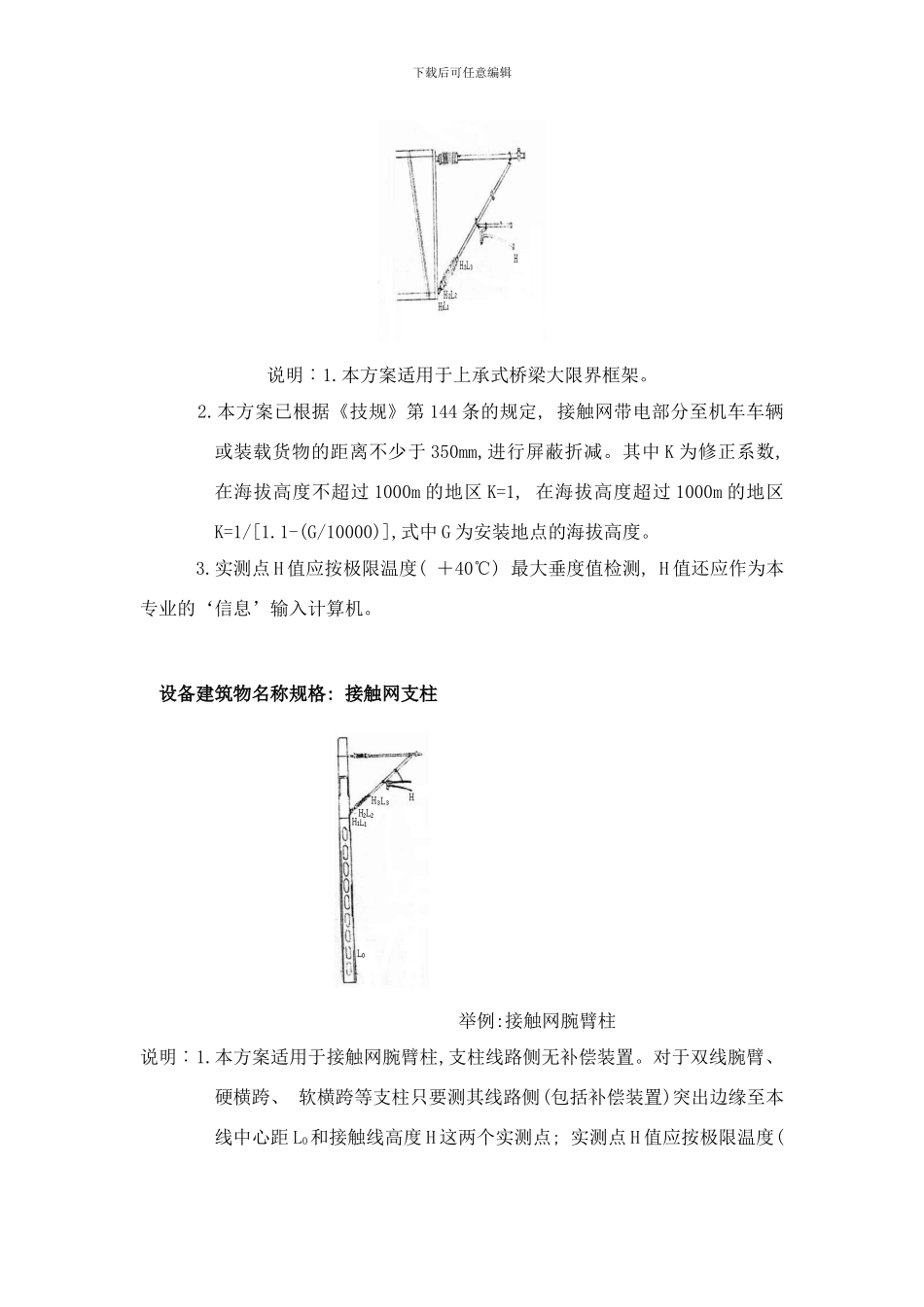

下载后可任意编辑司机鸣笛标说明︰1.本方案包括《技规》第 356 条规定的站界标、 预告标、 引导员接车地点标、 司机鸣笛标、 断电标、 T 断标、 合电标、 禁止双弓标、 T 禁止双弓标、 准备降下受电弓标、 补机终止推动标、 机车停车位置标、 四显示机车信号接通标、 四显示机车信号断开标、 四显示区段调谐区标、 点式设备标等各种信号标志。管界标和在特别情况下高于轨面 300mm 的其它线路标志也可按本方案检测。按<技规>要求,已失去作用的信号标志应立即拆除,例如:已经取消的平交道口处的鸣笛标、 已设有预告信号机处或已改为自动闭塞区段的预告标、 已设有反方向进站信号机处的站界标。2．《技规》第 356 条规定: ”线路、 信号标志设在距钢轨头部外侧不少于 2m 处( 警冲标除外) 。”若少于 2m 时应抓紧整治。在电气化区段各种信号标志今后应做到不侵入接触网支柱内缘(所属线路侧),以减少限界管理实测工作量。下载后可任意编辑接触网设备(桥隧内针式绝缘子)说明︰1.本方案适用于桥隧内针式绝缘子等接触网设备,以整座桥隧为单位进行检测;选上支回流线针式绝缘子其中最高者取 H2值,限界最小者取 L2值;选下支回流线针式绝缘子其中最低者取 H1值,限界最小者取 L1值。 2.本方案已根据《技规》第 144 条的规定, 接触网带电部分至机车车辆及装载货物的距离不少于 350mm,进行了屏蔽折减。其中 K 为修正系数, 在海拔高度不超过 1000m 的地区 K=1, 在海拔高度超过 1000m 的地区K=1/[1.1-(G/10000)],式中 G 为安装地点的海拔高度。隧道内反光标志接触网设备框架 下载后可任意编辑说明︰1.本方案适用于上承式桥梁大限界框架。 2.本方案已根据《技规》第 144 条的规定, 接触网带电部分至机车车辆或装载货物的距离不少于 350mm,进行屏蔽折减。其中 K 为修正系数, 在海拔高度不超过 1000m 的地区 K=1, 在海拔高度超过 1000m 的地区K=1/[1.1-(G/10000)],式中 G 为安装地点的海拔高度。 3.实测点 H 值应按极限温度( ＋40℃) 最大垂度值检测, H 值还应作为本专业的‘信息’输入计算机。 设备建筑物名称规格: 接触网支柱 举例:接触网腕臂柱说明︰1.本方案适用于接触网腕臂柱,支柱线路侧无补偿装置。对于双线腕臂、 硬横跨、 软横跨等支柱只要测其线路侧(包括补偿装置)突出边缘至本线中心距 L0和接触线高度 H 这两个实测点; 实测点 H 值应按极限温度( 下载后可任意编辑...
