合金结构钢的热处理工艺

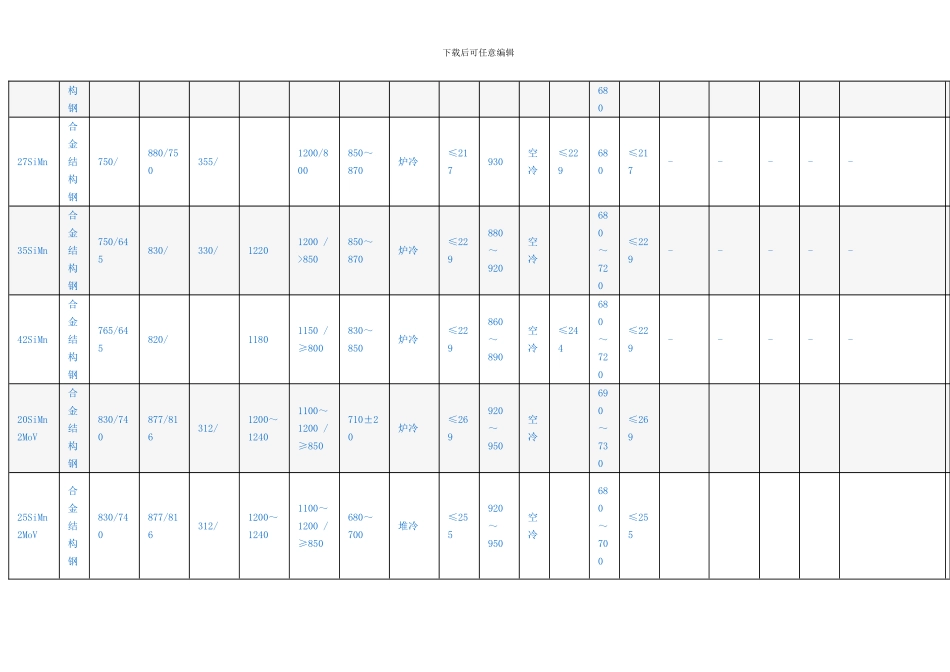

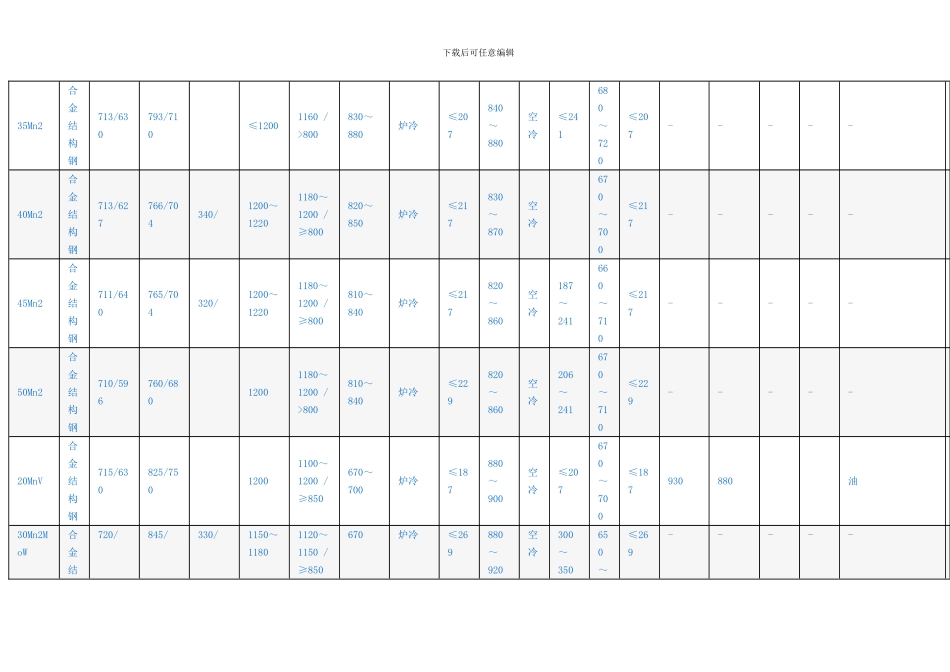

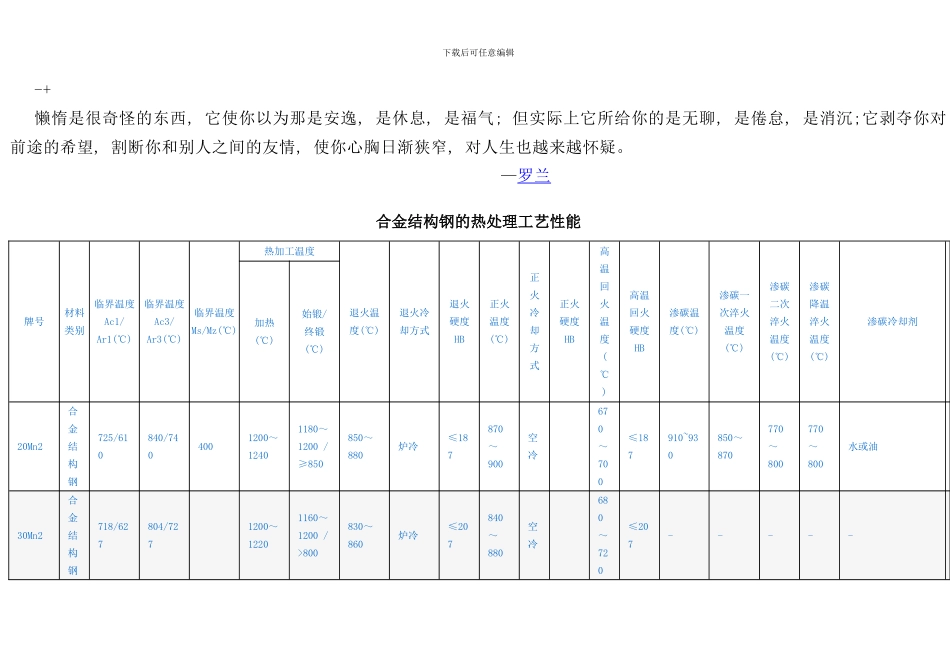

下载后可任意编辑-+懒惰是很奇怪的东西, 它使你以为那是安逸, 是休息, 是福气; 但实际上它所给你的是无聊, 是倦怠, 是消沉;它剥夺你对前途的希望, 割断你和别人之间的友情, 使你心胸日渐狭窄, 对人生也越来越怀疑。—罗兰合金结构钢的热处理工艺性能牌号材料类别临界温度Ac1/Ar1(℃)临界温度Ac3/Ar3(℃)临界温度Ms/Mz(℃)热加工温度退火温度(℃)退火冷却方式退火硬度HB正火温度(℃)正火冷却方式正火硬度HB高温回火温度(℃)高温回火硬度HB渗碳温度(℃)渗碳一次淬火温度(℃)渗碳二次淬火温度(℃)渗碳降温淬火温度(℃)渗碳冷却剂加热(℃)始锻/终锻(℃)20Mn2合金结构钢725/610840/7404001200～12401180～1200 / ≥850850～880炉冷≤187870～900空冷 670～700≤187910~930850～870770～800770～800水或油30Mn2合金结构钢718/627804/727 1200～12201160～1200 / >800830～860炉冷≤207840～880空冷 680～720≤207-----下载后可任意编辑35Mn2合金结构钢713/630793/710 ≤12001160 / >800830～880炉冷≤207840～880空冷≤241680～720≤207-----40Mn2合金结构钢713/627766/704340/1200～12201180～1200 / ≥800820～850炉冷≤217830～870空冷 670～700≤217-----45Mn2合金结构钢711/640765/704320/1200～12201180～1200 / ≥800810～840炉冷≤217820～860空冷187～241660～710≤217-----50Mn2合金结构钢710/596760/680 12001180～1200 / >800810～840炉冷≤229820～860空冷206～241670～710≤229-----20MnV合金结构钢715/630825/750 12001100～1200 / ≥850670～700炉冷≤187880～900空冷≤207670～700≤187930880 油30Mn2MoW合金结720/845/330/1150～11801120～1150 / ≥850670炉冷≤269880～920空冷300～350650～≤269-----下载后可任意编辑构钢68027SiMn合金结构钢750/880/750355/ 1200/800850～870炉冷≤217930空冷≤229680≤217-----35SiMn合金结构钢750/645830/330/12201200 / >850850～870炉冷≤229880～920空冷 680～720≤229-----42SiMn合金结构钢765/645820/ 11801150 / ≥800830～850炉冷≤229860～890空冷≤244680～720≤229-----20SiMn2MoV合金结构钢830/740877/816312/1200～12401100～1200 / ≥850710±20炉冷≤269920～950空冷 690～730≤269 25SiMn2MoV合金结构钢830/740877/816312/1200～12401100～1200 / ≥850680～700堆冷≤255920～950空冷 680～700≤255 下载后可任意编辑37SiMn2MoV...
