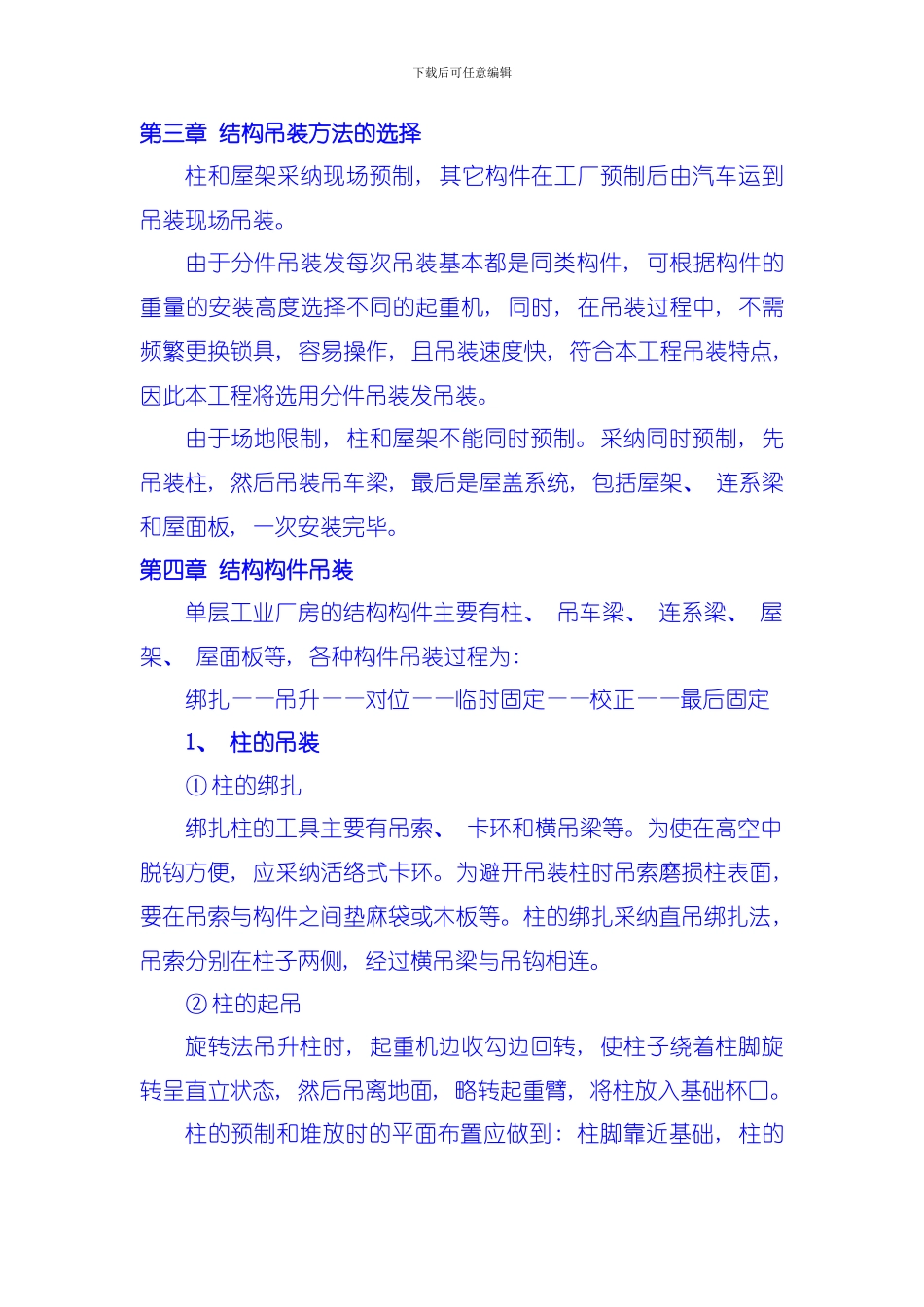

下载后可任意编辑第三章 结构吊装方法的选择柱和屋架采纳现场预制, 其它构件在工厂预制后由汽车运到吊装现场吊装。由于分件吊装发每次吊装基本都是同类构件, 可根据构件的重量的安装高度选择不同的起重机, 同时, 在吊装过程中, 不需频繁更换锁具, 容易操作, 且吊装速度快, 符合本工程吊装特点, 因此本工程将选用分件吊装发吊装。由于场地限制, 柱和屋架不能同时预制。采纳同时预制, 先吊装柱, 然后吊装吊车梁, 最后是屋盖系统, 包括屋架、 连系梁和屋面板, 一次安装完毕。第四章 结构构件吊装单层工业厂房的结构构件主要有柱、 吊车梁、 连系梁、 屋架、 屋面板等, 各种构件吊装过程为: 绑扎——吊升——对位——临时固定——校正——最后固定1、 柱的吊装① 柱的绑扎绑扎柱的工具主要有吊索、 卡环和横吊梁等。为使在高空中脱钩方便, 应采纳活络式卡环。为避开吊装柱时吊索磨损柱表面, 要在吊索与构件之间垫麻袋或木板等。柱的绑扎采纳直吊绑扎法, 吊索分别在柱子两侧, 经过横吊梁与吊钩相连。② 柱的起吊旋转法吊升柱时, 起重机边收勾边回转, 使柱子绕着柱脚旋转呈直立状态, 然后吊离地面, 略转起重臂, 将柱放入基础杯口。柱的预制和堆放时的平面布置应做到: 柱脚靠近基础, 柱的下载后可任意编辑绑扎点、 柱脚中心和基础中心三点同在以起重机停机点为圆心, 以停机点到绑扎点的距离( 吊升柱子时的起重半径) 为半径的圆弧上。③ 柱的对位和临时固定柱脚插入杯口后, 并不立即降入杯底, 而是停在杯底 30-50mm 处进行对位。对位方法是用 8 块木楔或钢楔从柱的四周放入杯口, 每边放两块, 用撬棍拨动柱脚或经过起重机操作, 使柱的吊装准线对准杯口上的定位轴线, 并保持柱的垂直。对位后, 放松吊钩, 柱沉至杯底, 再复合吊装准线的对准情况后, 对称地打紧楔块, 将柱临时固定, 然后起重机脱钩, 拆除绑扎锁具。④ 柱的校正柱垂直度的检查, 用两台经纬仪从柱的相邻两边检查柱吊装准线的垂直度。其允许偏差值: 柱高 H＞10m, 为( 1/1000) H, 且不大于 20mm。柱的垂直度校正方法: 当柱的垂直偏差较小时, 可用打紧或放松楔块的方法或用钢钎来纠正; 偏差较大时, 可用螺旋千斤顶斜顶或平顶、 钢管支撑斜顶等方法纠正。⑤ 柱的固定柱子校正完成后, 应立即进行最后固定。最后固定方法是在柱脚与基础杯口间的空隙内灌注细石混凝土, 其强度等级应比构件混凝土强度等级提高两级。细石混...
