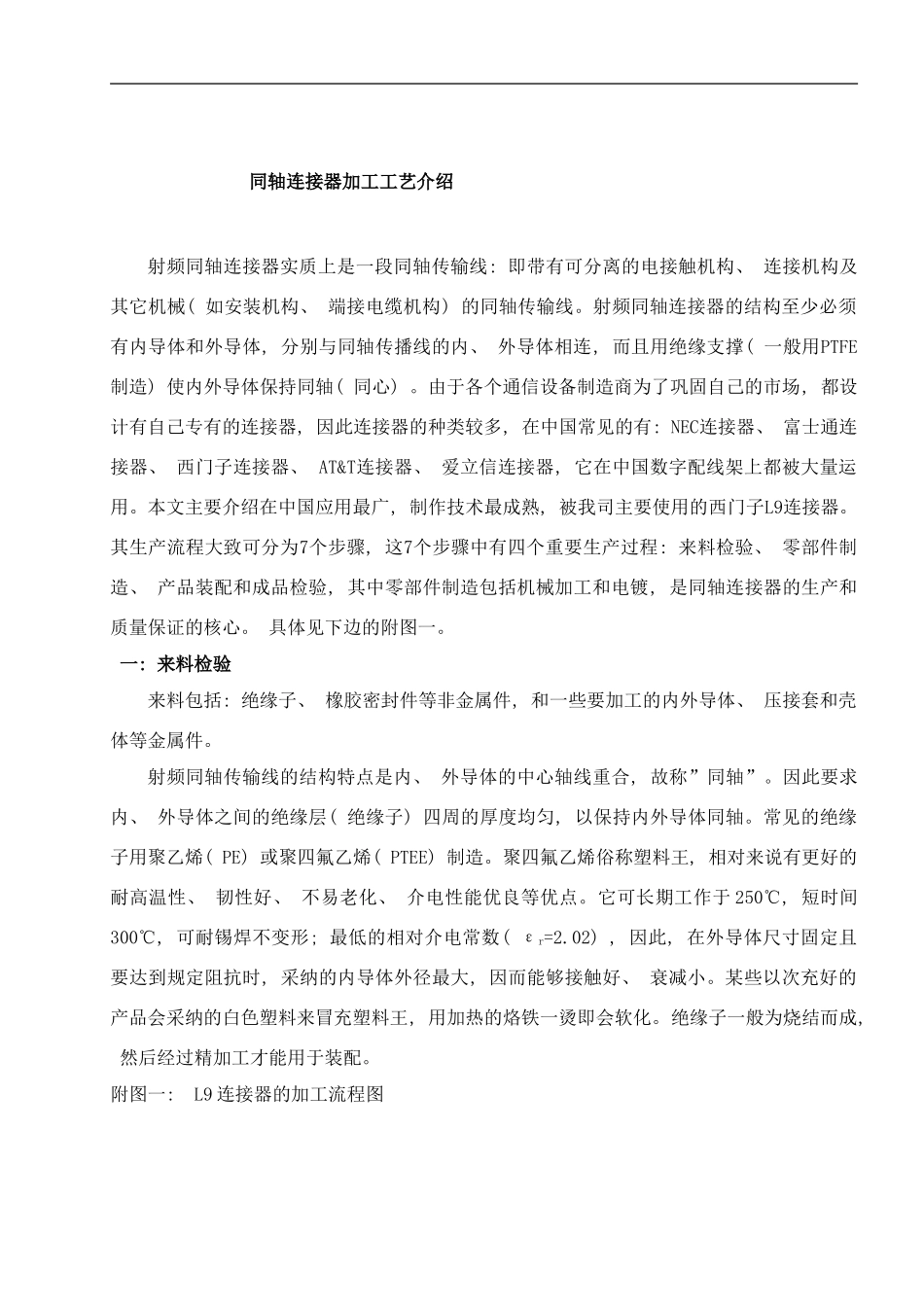

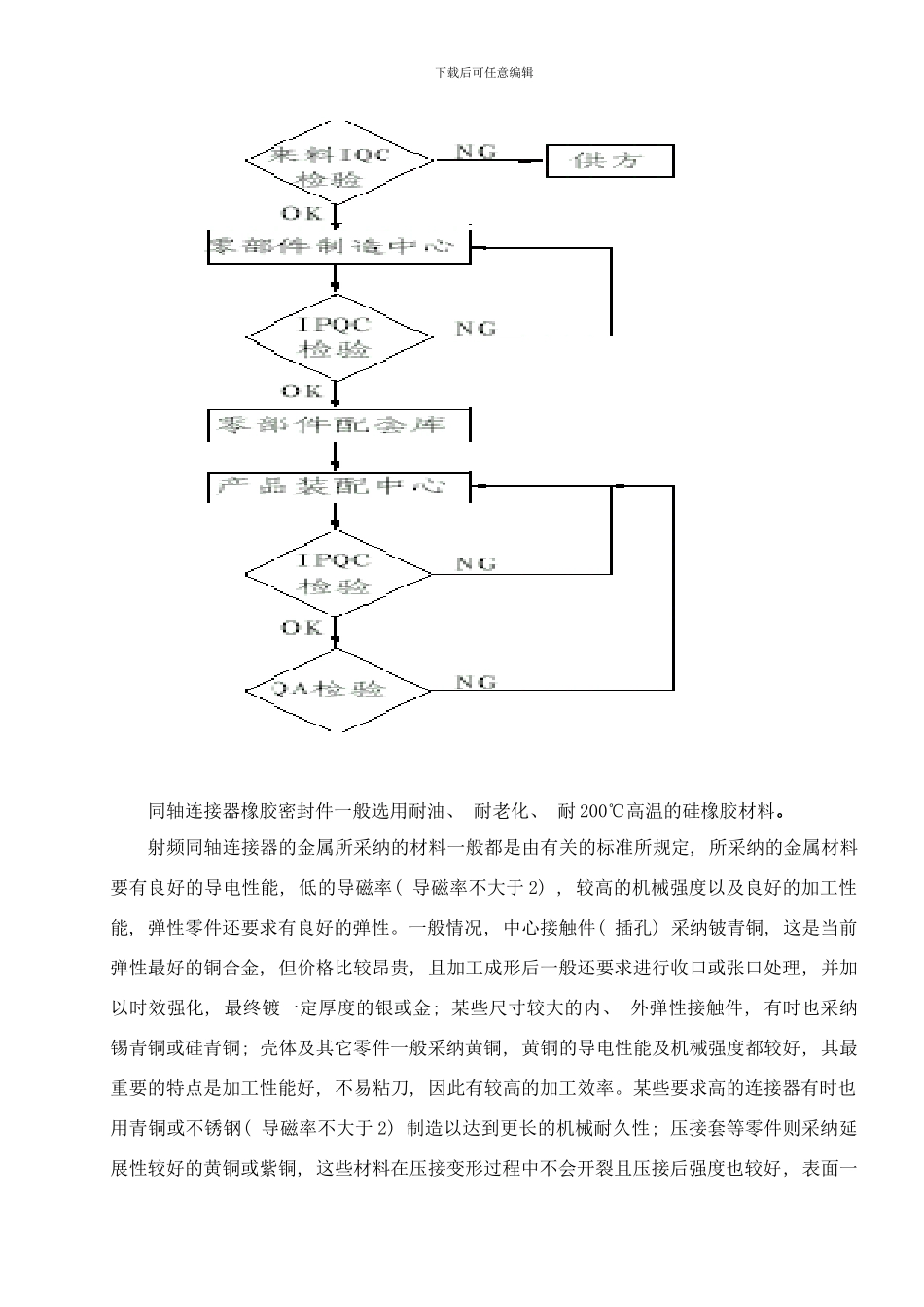

同轴连接器加工工艺介绍射频同轴连接器实质上是一段同轴传输线: 即带有可分离的电接触机构、 连接机构及其它机械( 如安装机构、 端接电缆机构) 的同轴传输线。射频同轴连接器的结构至少必须有内导体和外导体, 分别与同轴传播线的内、 外导体相连, 而且用绝缘支撑( 一般用PTFE制造) 使内外导体保持同轴( 同心) 。由于各个通信设备制造商为了巩固自己的市场, 都设计有自己专有的连接器, 因此连接器的种类较多, 在中国常见的有: NEC连接器、 富士通连接器、 西门子连接器、 AT&T连接器、 爱立信连接器, 它在中国数字配线架上都被大量运用。本文主要介绍在中国应用最广, 制作技术最成熟, 被我司主要使用的西门子L9连接器。其生产流程大致可分为7个步骤, 这7个步骤中有四个重要生产过程: 来料检验、 零部件制造、 产品装配和成品检验, 其中零部件制造包括机械加工和电镀, 是同轴连接器的生产和质量保证的核心。 具体见下边的附图一。 一: 来料检验来料包括: 绝缘子、 橡胶密封件等非金属件, 和一些要加工的内外导体、 压接套和壳体等金属件。射频同轴传输线的结构特点是内、 外导体的中心轴线重合, 故称”同轴”。因此要求内、 外导体之间的绝缘层( 绝缘子) 四周的厚度均匀, 以保持内外导体同轴。常见的绝缘子用聚乙烯( PE) 或聚四氟乙烯( PTEE) 制造。聚四氟乙烯俗称塑料王, 相对来说有更好的耐高温性、 韧性好、 不易老化、 介电性能优良等优点。它可长期工作于 250℃, 短时间300℃, 可耐锡焊不变形; 最低的相对介电常数( εr=2.02) , 因此, 在外导体尺寸固定且要达到规定阻抗时, 采纳的内导体外径最大, 因而能够接触好、 衰减小。某些以次充好的产品会采纳的白色塑料来冒充塑料王, 用加热的烙铁一烫即会软化。绝缘子一般为烧结而成, 然后经过精加工才能用于装配。附图一: L9 连接器的加工流程图下载后可任意编辑同轴连接器橡胶密封件一般选用耐油、 耐老化、 耐 200℃高温的硅橡胶材料。射频同轴连接器的金属所采纳的材料一般都是由有关的标准所规定, 所采纳的金属材料要有良好的导电性能, 低的导磁率( 导磁率不大于 2) , 较高的机械强度以及良好的加工性能, 弹性零件还要求有良好的弹性。一般情况, 中心接触件( 插孔) 采纳铍青铜, 这是当前弹性最好的铜合金, 但价格比较昂贵, 且加工成形后一般还要求进行收口或张口处理, 并加以时效强化, 最终镀一定厚度的银或...
