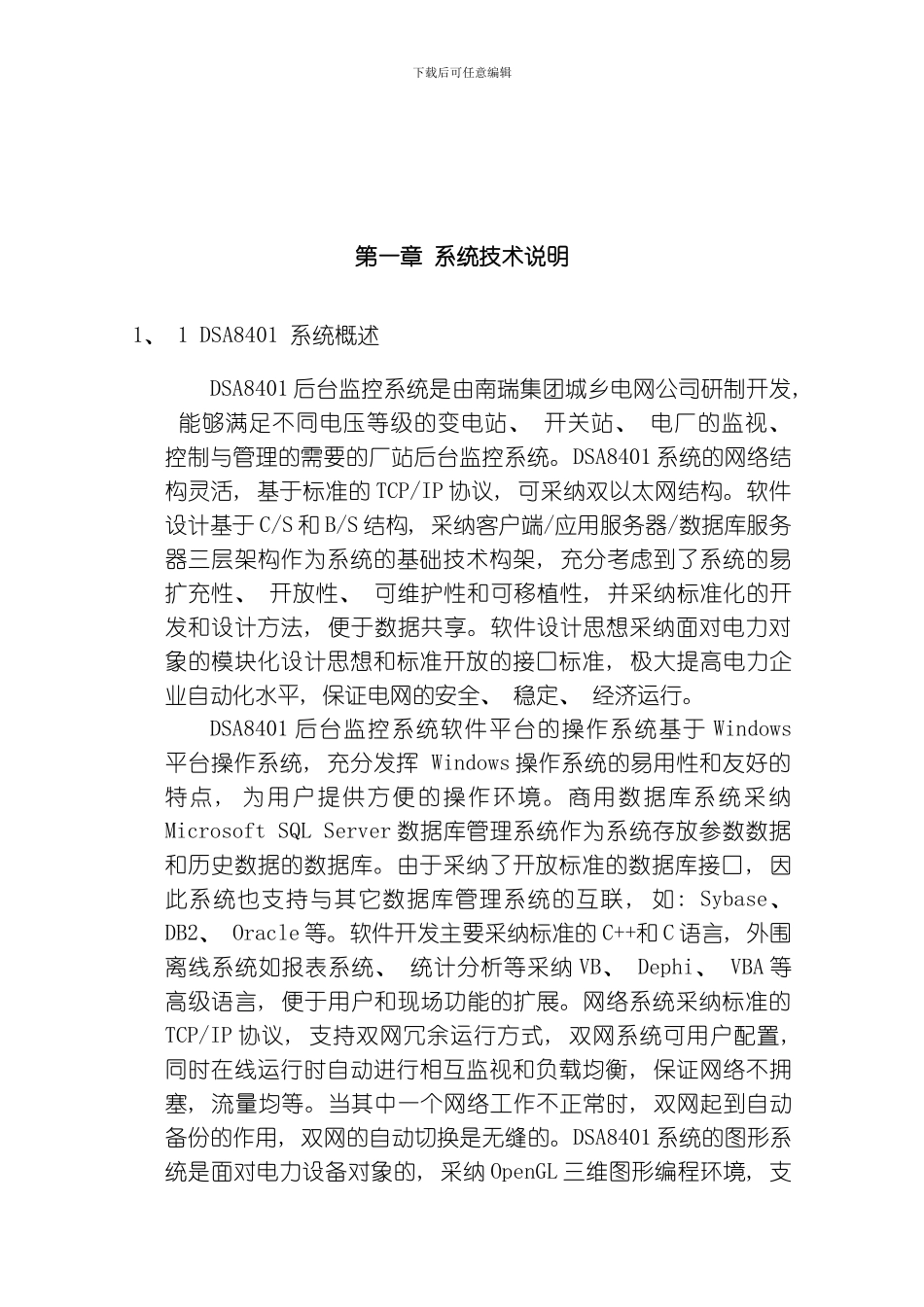

DSA8401 后台监控系统技术使用说明书下载后可任意编辑第一章 系统技术说明1、 1 DSA8401 系统概述DSA8401 后台监控系统是由南瑞集团城乡电网公司研制开发, 能够满足不同电压等级的变电站、 开关站、 电厂的监视、 控制与管理的需要的厂站后台监控系统。DSA8401 系统的网络结构灵活, 基于标准的 TCP/IP 协议, 可采纳双以太网结构。软件设计基于 C/S 和 B/S 结构, 采纳客户端/应用服务器/数据库服务器三层架构作为系统的基础技术构架, 充分考虑到了系统的易扩充性、 开放性、 可维护性和可移植性, 并采纳标准化的开发和设计方法, 便于数据共享。软件设计思想采纳面对电力对象的模块化设计思想和标准开放的接口标准, 极大提高电力企业自动化水平, 保证电网的安全、 稳定、 经济运行。DSA8401 后台监控系统软件平台的操作系统基于 Windows 平台操作系统, 充分发挥 Windows 操作系统的易用性和友好的特点, 为用户提供方便的操作环境。商用数据库系统采纳Microsoft SQL Server 数据库管理系统作为系统存放参数数据和历史数据的数据库。由于采纳了开放标准的数据库接口, 因此系统也支持与其它数据库管理系统的互联, 如: Sybase、 DB2、 Oracle 等。软件开发主要采纳标准的 C++和 C 语言, 外围离线系统如报表系统、 统计分析等采纳 VB、 Dephi、 VBA 等高级语言, 便于用户和现场功能的扩展。网络系统采纳标准的TCP/IP 协议, 支持双网冗余运行方式, 双网系统可用户配置, 同时在线运行时自动进行相互监视和负载均衡, 保证网络不拥塞, 流量均等。当其中一个网络工作不正常时, 双网起到自动备份的作用, 双网的自动切换是无缝的。DSA8401 系统的图形系统是面对电力设备对象的, 采纳 OpenGL 三维图形编程环境, 支下载后可任意编辑持图模库一体化的绘图方式,在绘图的同时自动建立设备对象库, 同时自动实现到 SCADA 系统的映射。DSA8401 硬件平台以 Alpha 工作站或高档 PC 机为主, 配合先进的软件系统, 为用户提供可靠、 安全、 易用的操作平台, 网络采纳 10M/100M 自适应双以太网, 保证网络冗余。DSA8401 后台监控系统具有数据采集与处理、 控制操作、 防误闭锁、 报警及事件记录处理、 历史数据记录、 显示与打印、 故障录波显示分析、 工作票操作票、 VQC 电压无功质量控制、 事故追忆与故障回放、 继电保护工程师站、 小电流接地选线、 系统自诊断自恢复、...
