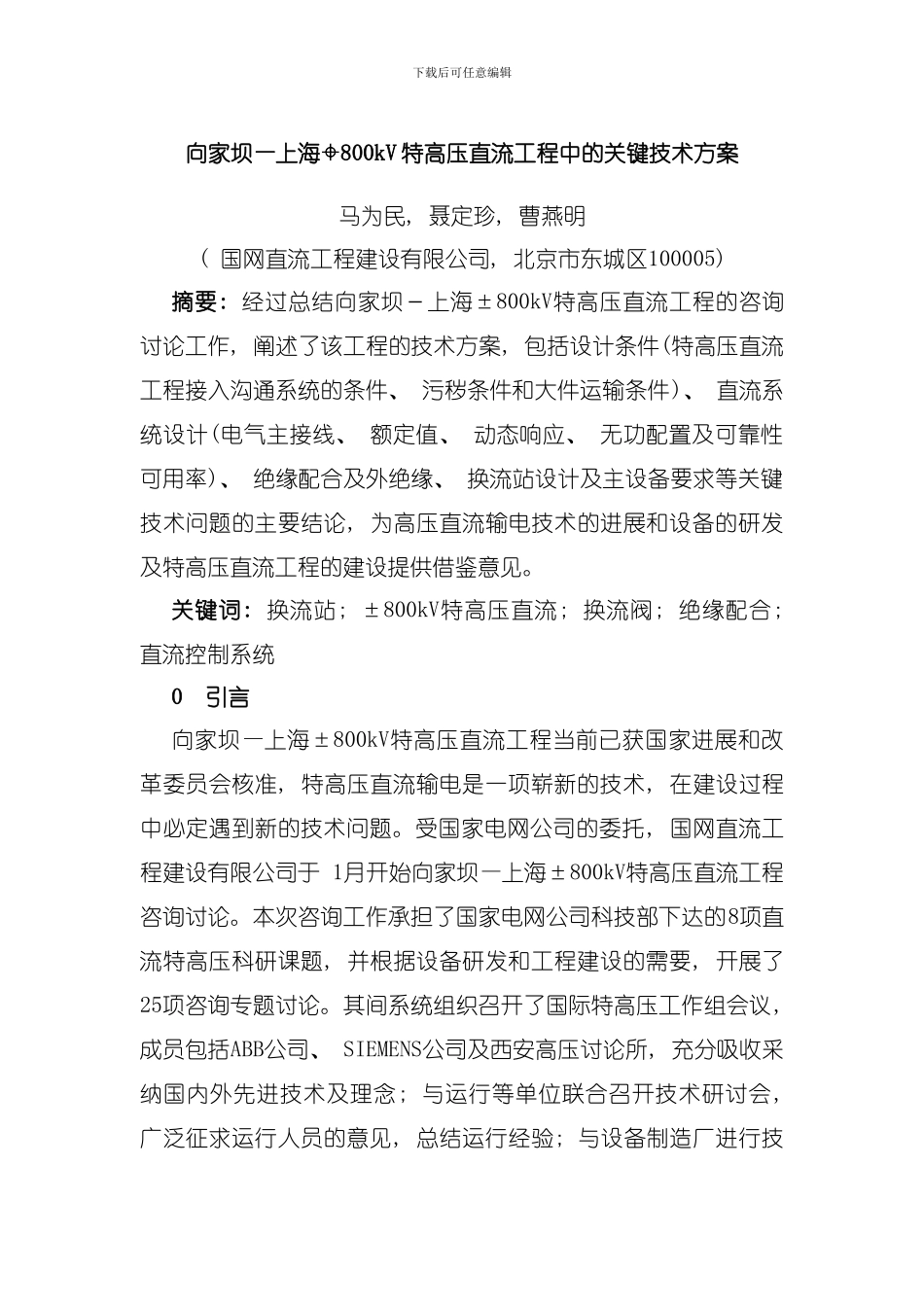

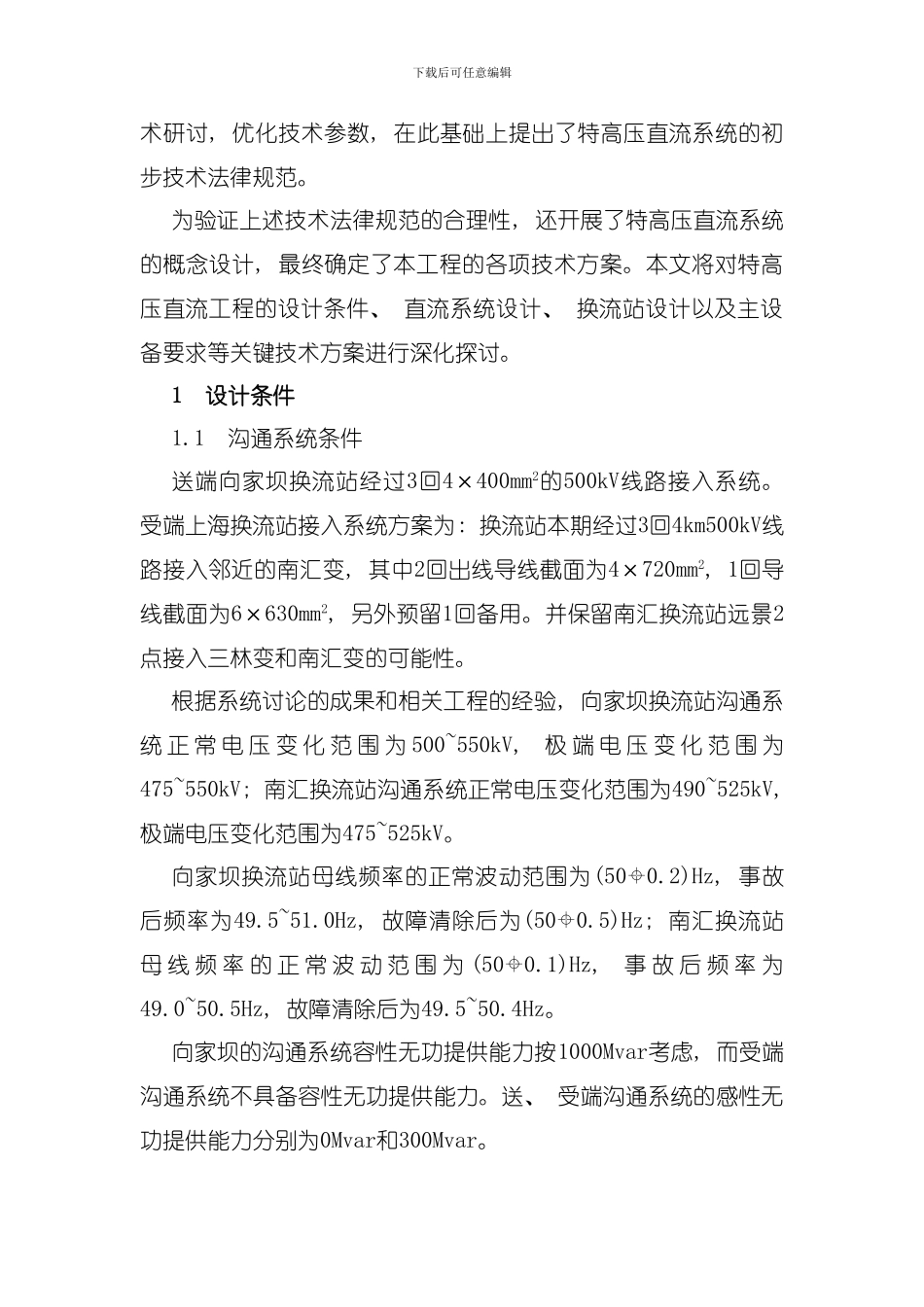

下载后可任意编辑向家坝—上海800kV 特高压直流工程中的关键技术方案马为民, 聂定珍, 曹燕明( 国网直流工程建设有限公司, 北京市东城区100005) 摘要: 经过总结向家坝－上海±800kV特高压直流工程的咨询讨论工作, 阐述了该工程的技术方案, 包括设计条件(特高压直流工程接入沟通系统的条件、 污秽条件和大件运输条件)、 直流系统设计(电气主接线、 额定值、 动态响应、 无功配置及可靠性可用率)、 绝缘配合及外绝缘、 换流站设计及主设备要求等关键技术问题的主要结论, 为高压直流输电技术的进展和设备的研发及特高压直流工程的建设提供借鉴意见。关键词: 换流站; ±800kV特高压直流; 换流阀; 绝缘配合; 直流控制系统0 引言向家坝—上海±800kV特高压直流工程当前已获国家进展和改革委员会核准, 特高压直流输电是一项崭新的技术, 在建设过程中必定遇到新的技术问题。受国家电网公司的委托, 国网直流工程建设有限公司于 1月开始向家坝—上海±800kV特高压直流工程咨询讨论。本次咨询工作承担了国家电网公司科技部下达的8项直流特高压科研课题, 并根据设备研发和工程建设的需要, 开展了25项咨询专题讨论。其间系统组织召开了国际特高压工作组会议, 成员包括ABB公司、 SIEMENS公司及西安高压讨论所, 充分吸收采纳国内外先进技术及理念; 与运行等单位联合召开技术研讨会, 广泛征求运行人员的意见, 总结运行经验; 与设备制造厂进行技下载后可任意编辑术研讨, 优化技术参数, 在此基础上提出了特高压直流系统的初步技术法律规范。为验证上述技术法律规范的合理性, 还开展了特高压直流系统的概念设计, 最终确定了本工程的各项技术方案。本文将对特高压直流工程的设计条件、 直流系统设计、 换流站设计以及主设备要求等关键技术方案进行深化探讨。1 设计条件1.1 沟通系统条件送端向家坝换流站经过3回4×400mm2的500kV线路接入系统。受端上海换流站接入系统方案为: 换流站本期经过3回4km500kV线路接入邻近的南汇变, 其中2回出线导线截面为4×720mm2, 1回导线截面为6×630mm2, 另外预留1回备用。并保留南汇换流站远景2点接入三林变和南汇变的可能性。根据系统讨论的成果和相关工程的经验, 向家坝换流站沟通系统 正 常 电 压 变 化 范 围 为 500~550kV, 极 端 电 压 变 化 范 围 为475~550kV; 南汇换流站沟通系统正常电压变化范围为490~525kV, 极端电压变化范围为475~525kV。向家坝换流...
