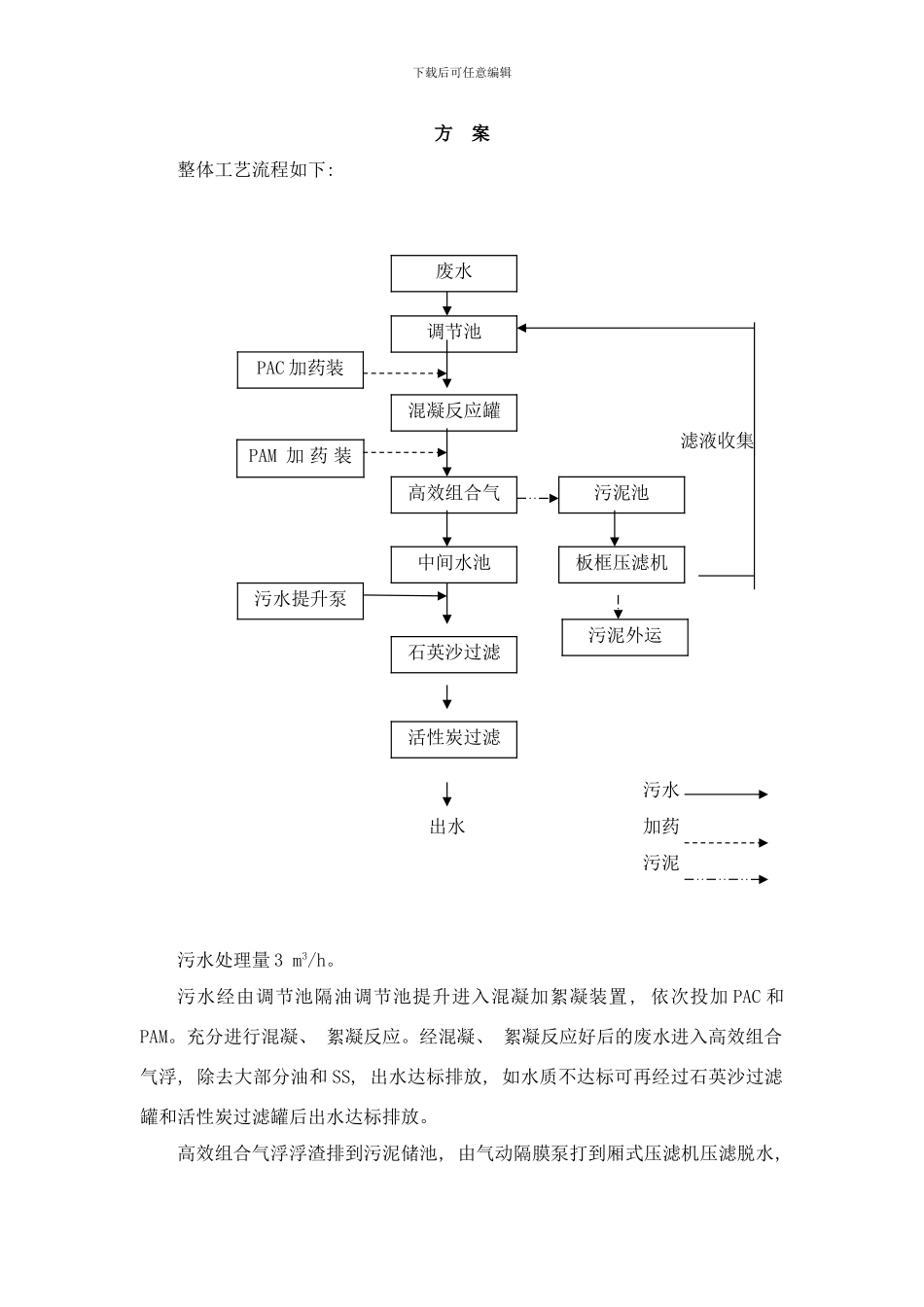

下载后可任意编辑方 案 整体工艺流程如下: 滤液收集 污水出水 加药 污泥 污水处理量 3 m3/h。污水经由调节池隔油调节池提升进入混凝加絮凝装置, 依次投加 PAC 和PAM。充分进行混凝、 絮凝反应。经混凝、 絮凝反应好后的废水进入高效组合气浮, 除去大部分油和 SS, 出水达标排放, 如水质不达标可再经过石英沙过滤罐和活性炭过滤罐后出水达标排放。高效组合气浮浮渣排到污泥储池, 由气动隔膜泵打到厢式压滤机压滤脱水, 废水中间水池高效组合气浮混凝反应罐调节池污泥池板框压滤机污泥外运PAC 加药装置石英沙过滤罐活性炭过滤罐污水提升泵PAM 加 药 装置下载后可任意编辑泥饼外运处理。 设备清单1、 污水提升泵功 能: 提升污水进混凝加絮凝装置。数 量: 2 台( 一备一用) 技术参数: 流量: 3 m3/h扬程: 10m功率: 0.5 Kw说 明: 污水提升泵为潜污泵, 配耦合装置。2、 混凝加絮凝装置功 能: 污水在这里稀释、 混凝、 絮凝反应。数 量: 1 个尺 寸: φ1 m×1.2m 水力停留时间: 10min材 质: 碳钢防腐3、 PAC 加药装置功 能: 配置、 投加硫酸铝溶液。数 量: 1 套材 质: S304 不锈钢说 明: 由溶药罐, 储药罐, 扶梯, 平台, 加药泵, 流量计组成。溶药罐带搅拌机, 按投加浓度配置好药剂后流到储药罐, 由加药泵投加到混凝加絮凝装置。加药泵采纳进下载后可任意编辑口气动隔膜泵 , 最大流量 500L/h, 最大出口压力0.7MPa。 溶药罐尺寸: φ0.8m×0.8m 储药罐尺寸: φ1.0m×1.0m 有效容积: 0.7m3 硫酸铝配置浓度: 20% 硫酸铝投加量: 3000mg/L (150 L/h) 供加药时间: 4.5h4、 PAM 加药装置功 能: 配置、 投加 PAM 溶液。数 量: 1 套材 质: S304 不锈钢说 明: 由溶药罐, 储药罐, 扶梯, 平台, 加药泵, 流量计组成。溶药罐带搅拌机, 按投加浓度配置好药剂后流到储药罐, 由加药泵投加到混凝加絮凝装置。加药泵采纳进口气动隔膜泵, 最大流量 500L/h, 最大出口压力 0.7MPa。溶药罐尺寸: φ0.8m×0.8m 储药罐尺寸: φ1.0m×1.0m 有效容积: 0.7m3 PAM 配置浓度: 0.1% PAM 投加量: 5 mg/L ( 50L/h) 供加药时间: 12h5、 污泥储池功 能: 储存污泥。数 量: 1 个尺 寸: 1.3m×0.9m×1.5m下载后可任意编辑材 质: 碳钢防腐有效容积: 1. 5 m36、 污泥气动隔膜泵( 可选) 功 能: 输送污泥至厢式压滤机。数 量: 1 台技术参...
