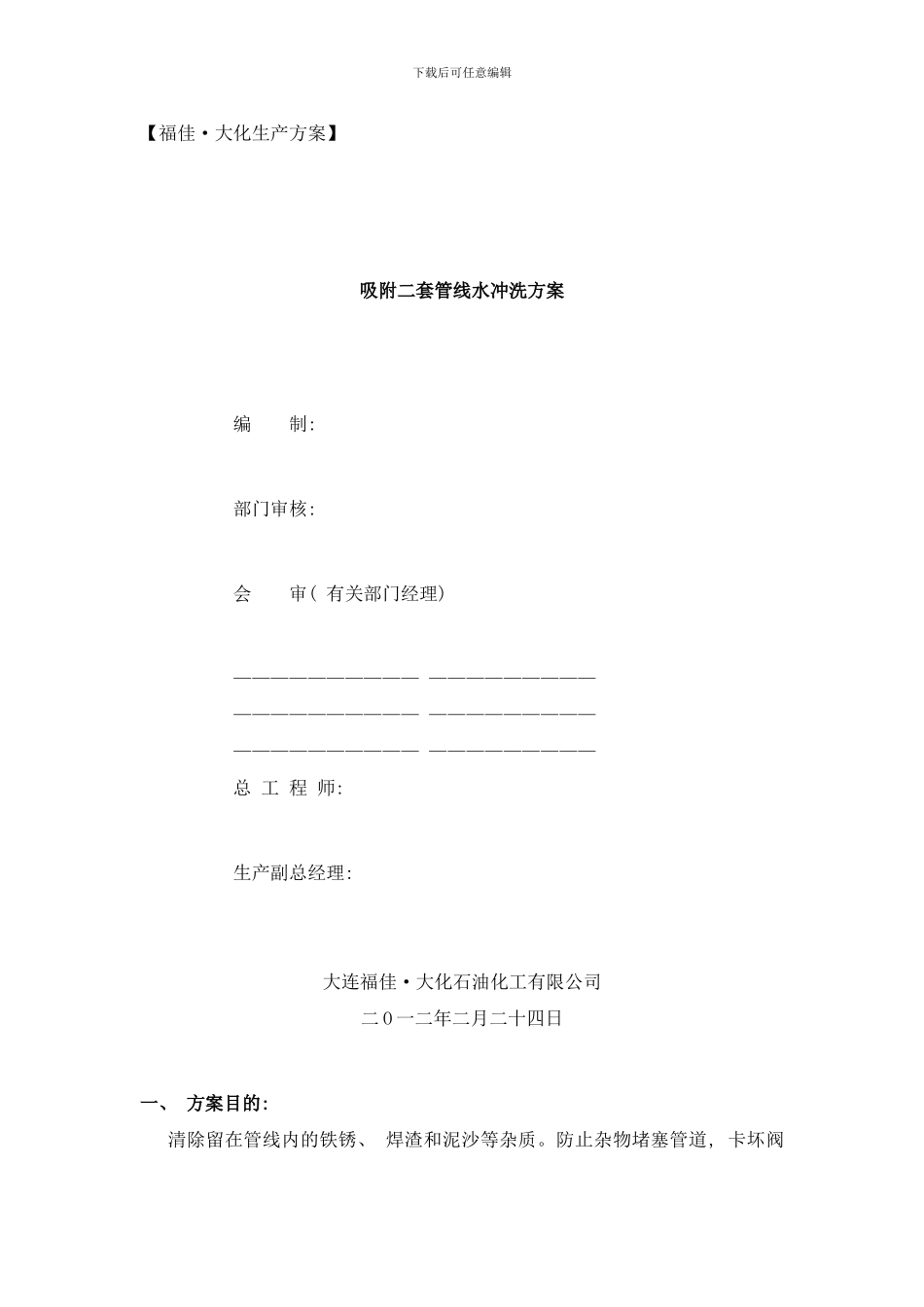

下载后可任意编辑【福佳·大化生产方案】吸附二套管线水冲洗方案编 制: 部门审核: 会 审( 有关部门经理) —————————— ——————————————————— ——————————————————— —————————总 工 程 师: 生产副总经理:大连福佳·大化石油化工有限公司二 O 一二年二月二十四日一、 方案目的: 清除留在管线内的铁锈、 焊渣和泥沙等杂质。防止杂物堵塞管道, 卡坏阀下载后可任意编辑门、 孔板、 机泵等设备, 确保设备、 管线畅通无阻。二、 相关部门职责: 生产部: 负责管线流程的确认; 阀门状态的确认; 断口位置和所需垫片的确认; 调节阀孔板下线的确认; 管线的水冲洗和风干的确认。以及在方案实施过程中发现问题及时整改完善。芳烃技改工程部: 负责在水冲洗过程中与施工单位的协调配合工作。生产调度: 负责协调消防水的使用。公用工程: 负责保证消防水的提供。检维修中心: 负责管线水冲洗所需三通的制作。( 样式见附图一、 附图二) 技术部: 负责本方案的审核, 和方案实施过程中发现问题提出整改意见。安环部: 负责方案的审核及对实施过程中存在的安全隐患提出整改意见。三、 水冲洗水冲洗的原则注意事项: 1、 在水冲洗前对设备, 塔, 容器等进行彻底清扫并保持设备洁净。水冲洗时, 管线与设备相连处要进行隔离, 设备不进行水冲洗。( 塔和罐底部的管线, 可将消防水管插入罐底部防漩涡器下进行冲洗。) 2、 各精馏系统的气相线, 尺寸较大的回流管线和塔的再沸返回线, 可用蒸汽或工业风时将其吹扫洁净。3、 反应高压系统不允许进水, 用氮气吹扫洁净( 反应高压系统吹扫方法详见试车方案第三章反应系统吹扫方案) 。4、 吸附塔系统相关管线需酸洗, 不另行进行水冲洗。5、 管线水冲洗时要遵循高点进水低点排污原则, 注意＂Ｕ＂型管线要将 U 型弯低点处法兰断开排污, 保证不留死角。6、 除循环水、 除盐水和风线系统管线用自身介质冲洗外, 其余管线都用新奇水冲洗。7、 冲洗前检查确认管线上的调节阀、 孔板、 流量表等已拆除, 确认更换为短节并连接好, 以防止焊渣和泥沙等杂质损坏设备。8、 水冲洗期间的污水直接排至雨排, 不要排至污水系统。 9、 冲洗前应将采样阀、 仪表引线阀、 压力表手阀、 等易堵塞阀门关闭, 待下载后可任意编辑设备及管线冲洗洁净后, 再打开上述阀门进行冲洗。所涉及仪表引线通知仪表部门专业人员进行冲洗。...
