唐山迁安九江万吨焦化洗脱苯工段技术改造小结模板

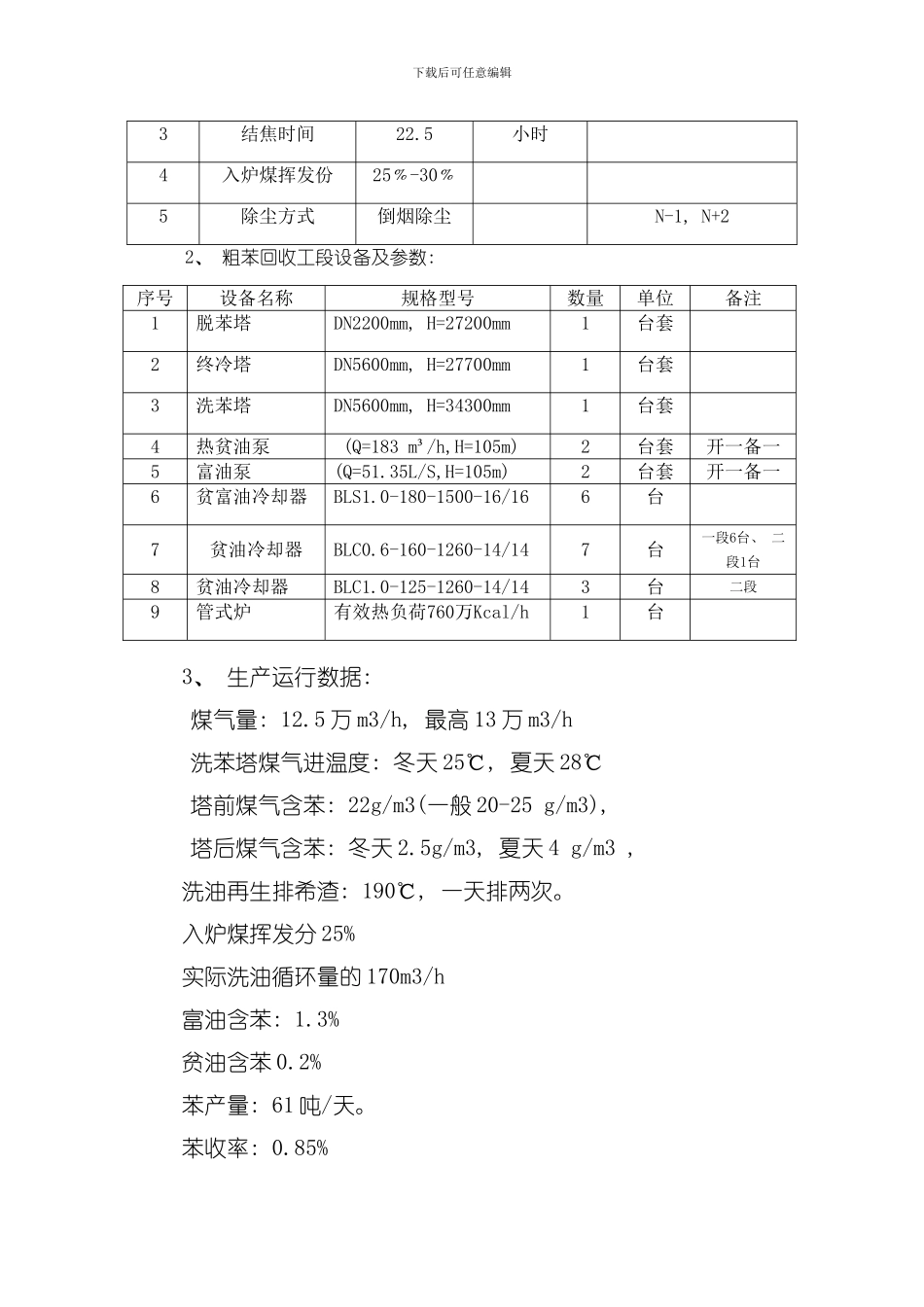

下载后可任意编辑唐山迁安九江公司 200 万吨/年焦化粗苯收回工段技改小结柴云富( 天津市创举科技有限公司) 10 月迁安市九江煤炭储运有限公司现有两套焦化生产装置, 焦炭生产能力共 420 万吨/年, 其中第一套焦炭生产能力为 200 万吨/年, 于 初投产, 其粗苯收回工段采纳的是焦耐院的传统设计。粗苯回收技术指标与当前先进的焦化企业有一定的差距。在当前钢铁焦化市场不景气的形势下, 各企业经过向技改要效益已成为共识, 为此九江公司经调研, 特委托天津市创举科技有限公司对其200 万吨/年焦化粗苯回收工段在现有设备的基础上进行技术改造。工程为总包交钥匙工程, 包括技改方案的制定, 工程设计, 设备供货, 及土建、 安装、 电器、 电器、 防腐、 保温的施工。技改工程于 11 月 8 日完工投入运行。技改工期共 105 天, 其中改造设备系统对接粗苯工段停车, 共 3 天。技改取得成功, 效益显著。工程总投资 1500 万元, 技改年增加收益 3000 万元, 投资及技改停产损失回收期 6.3 个月。技改一年来运行稳定。改造方案及效果总结如下。一、技改造前状况焦炭生产能力: 200 万吨/年1、 配套焦炉及参数: 序号名称参数单位备注1炉型4*65孔孔5m捣固2单孔装煤量32吨湿下载后可任意编辑3结焦时间22.5小时4入炉煤挥发份25﹪-30﹪5除尘方式倒烟除尘N-1, N+22、 粗苯回收工段设备及参数: 序号设备名称规格型号数量单位备注1脱苯塔DN2200mm, H=27200mm1台套2终冷塔DN5600mm, H=27700mm1台套3洗苯塔DN5600mm, H=34300mm1台套4热贫油泵 (Q=183 m³/h,H=105m)2台套开一备一5富油泵(Q=51.35L/S,H=105m)2台套开一备一6贫富油冷却器BLS1.0-180-1500-16/166台7贫油冷却器BLC0.6-160-1260-14/147台一段6台、 二段1台8贫油冷却器BLC1.0-125-1260-14/143台二段9管式炉有效热负荷760万Kcal/h1台3、 生产运行数据: 煤气量: 12.5 万 m3/h, 最高 13 万 m3/h洗苯塔煤气进温度: 冬天 25℃, 夏天 28℃塔前煤气含苯: 22g/m3(一般 20-25 g/m3), 塔后煤气含苯: 冬天 2.5g/m3, 夏天 4 g/m3 , 洗油再生排希渣: 190℃, 一天排两次。入炉煤挥发分 25%实际洗油循环量的 170m3/h富油含苯: 1.3%贫油含苯 0.2%苯产量: 61 吨/天。苯收率: 0.85%下载后可任意编辑吨苯耗洗油: 67Kg/吨苯煤气消耗: 约 Nm3/h蒸汽消耗: 3.1 吨/小时二、 技改方案: 天津创举公司根据当前粗苯、 焦炉煤气、 水蒸汽、 ...
