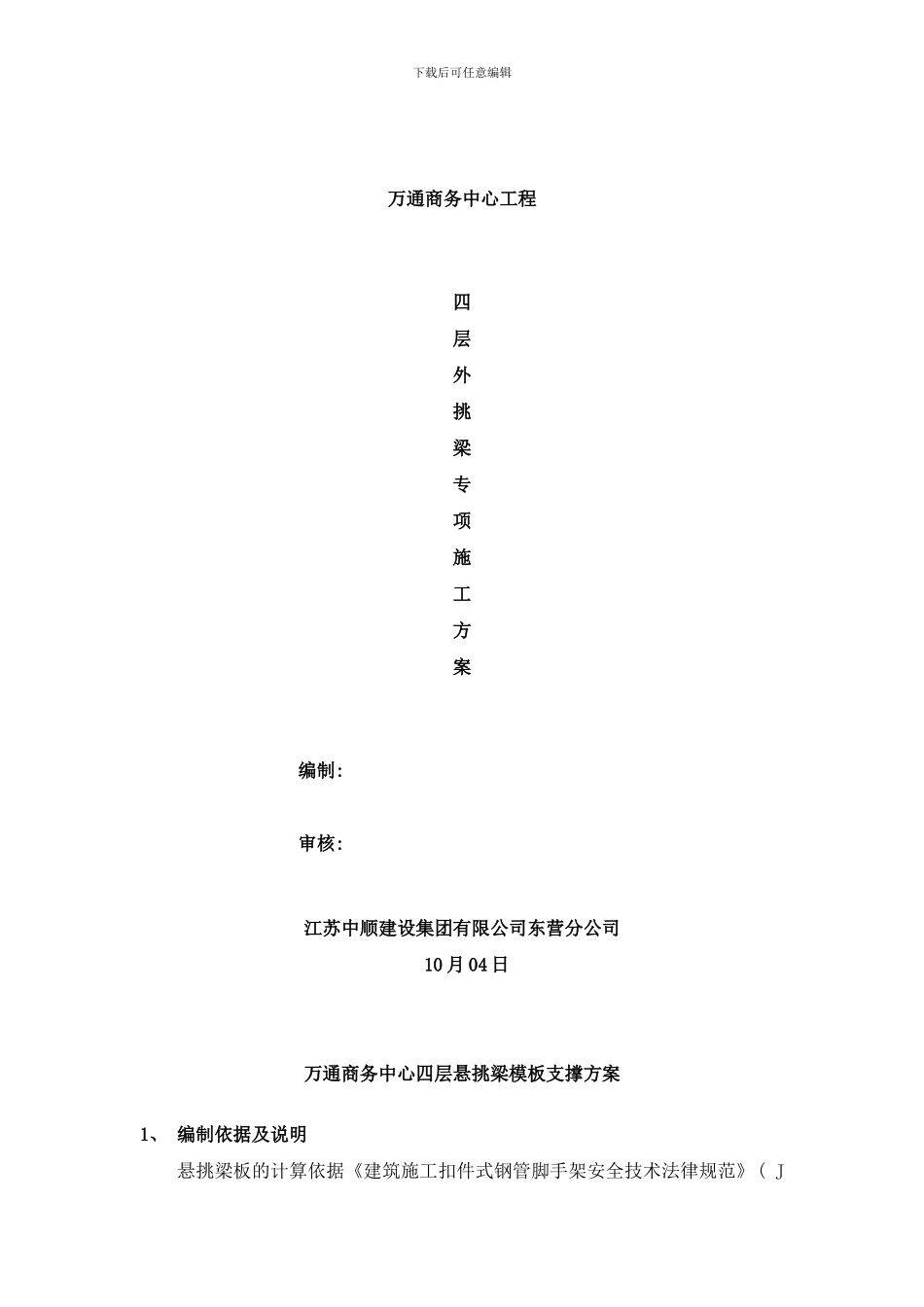

下载后可任意编辑万通商务中心工程四层外挑梁专项施工方案 编制: 审核: 江苏中顺建设集团有限公司东营分公司 10 月 04 日万通商务中心四层悬挑梁模板支撑方案1、 编制依据及说明悬挑梁板的计算依据《建筑施工扣件式钢管脚手架安全技术法律规范》( J下载后可任意编辑GJ130- ) 、 《混凝土结构设计法律规范》GB50010- 、 《建筑结构荷载法律规范》(GB 50009- )、 《建筑施工模板安全技术法律规范》(JGJ 162- )等法律规范编制。根据有关文献建议, 假如仅按法律规范计算, 架体安全性仍不能得到完全保证。为此计算中还参考了《施工技术》 ( 3) : 《扣件式钢管模板高支撑架设计和使用安全》中的部分内容。2、 工程概况万通商务中心工程。本工程的重点和难点之一为四层顶外悬挑梁距离较大 。东侧、 西侧与南侧在四层位置梁往外悬挑 4.95 米, 边梁尺寸为 200×700, 径向悬挑梁为 300×700。3、 施工计划 3.1、 材料要求及使用计划方案中选用的各种建筑材料必须有出厂合格证明,应符合国家及主管部门颁发的产品标准, 并符合方案要求。3.1.1 钢管立杆、 斜杆、 横杆均采纳 Ф48×3.0 普通焊接钢管, 钢管必须有出厂合格证, 两端切口需平直, 不得有斜口、 毛口、 卷口等现象, 更不得使用锈蚀、 弯曲、 压扁、 裂缝的钢管。扣件在使用前必须进行检查、 保养, 不得有变形、 滑丝裂缝以及其它不允许的缺陷, 扣件要有出厂合格证。3.1.2 模板采纳优质 12mm 厚胶合板, 50×70 木方, 要求大面尺寸一致, 小面不变形、 无死节、 无断裂。安全网必须有出厂合格证, 不得使用已经腐烂或破损严重的安全网, 脚手板采纳 200×60 厚木板。3.2、 主要机具设备使用计划 塔吊、 锤子、 活动扳手、 撬棍、 电钻、 水平尺、 线坠、 电锯等。下载后可任意编辑4、 计算书4.1 截面为 300×700 的径向悬挑梁计算条件: ( 1) 梁截面取 300×700, 立杆档距按 1100 考虑, 步距为 1500, 其中加设剪刀撑稳定( 支撑在混凝土面上) ; ( 2) 砼塌落度 20cm, 砼容量 =24KN/mɤ3, 入模温度 15 ﾟ C; ( 3) 振捣砼时产生荷载标准值为 4.0KN/m2。( 4) 底模自重荷载取 0.5KN/ m24.1.2 荷载收集: 底模自重: 0.5×0.3=0.15KN/m砼自重: 24×0.3×0.7=5.04KN/m钢筋自重: 1.5×0.3×0.7=0.315KN/m振捣砼荷载标准值: 4.0×0.3=1.2KN/m组合: q1=1.1×( 0.15+5.04+0.315) +1.4×1.1=7.5...
