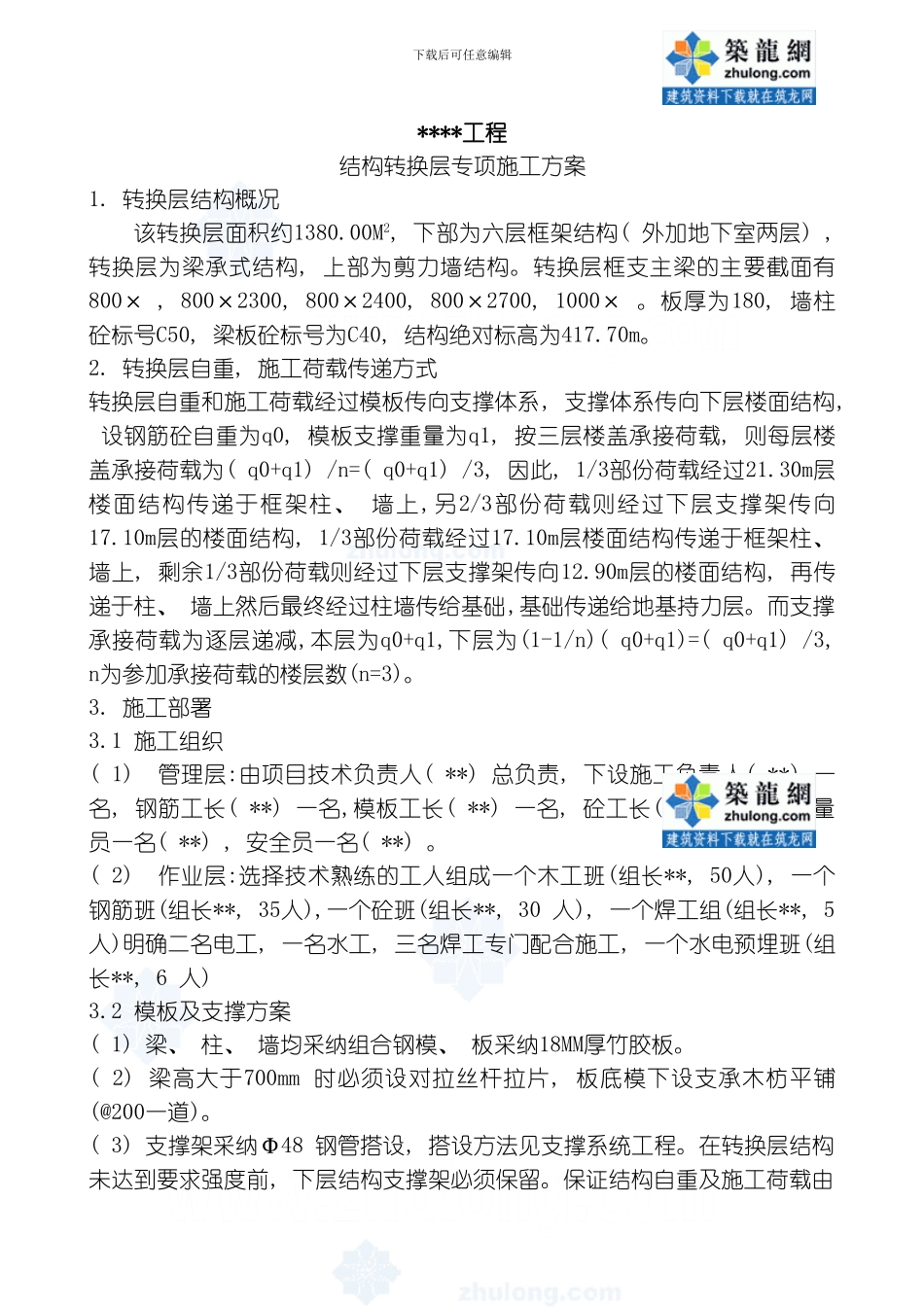

下载后可任意编辑****工程结构转换层专项施工方案1. 转换层结构概况该转换层面积约1380.00M2, 下部为六层框架结构( 外加地下室两层) , 转换层为梁承式结构, 上部为剪力墙结构。转换层框支主梁的主要截面有800× , 800×2300, 800×2400, 800×2700, 1000× 。板厚为180, 墙柱砼标号C50, 梁板砼标号为C40, 结构绝对标高为417.70m。2. 转换层自重, 施工荷载传递方式转换层自重和施工荷载经过模板传向支撑体系, 支撑体系传向下层楼面结构, 设钢筋砼自重为q0, 模板支撑重量为q1, 按三层楼盖承接荷载, 则每层楼盖承接荷载为( q0+q1) /n=( q0+q1) /3, 因此, 1/3部份荷载经过21.30m层楼面结构传递于框架柱、 墙上,另2/3部份荷载则经过下层支撑架传向17.10m层的楼面结构, 1/3部份荷载经过17.10m层楼面结构传递于框架柱、 墙上, 剩余1/3部份荷载则经过下层支撑架传向12.90m层的楼面结构, 再传递于柱、 墙上然后最终经过柱墙传给基础,基础传递给地基持力层。而支撑承接荷载为逐层递减,本层为q0+q1,下层为(1-1/n)( q0+q1)=( q0+q1) /3, n为参加承接荷载的楼层数(n=3)。3. 施工部署3.1 施工组织( 1) 管理层:由项目技术负责人( **) 总负责, 下设施工负责人( **) 一名, 钢筋工长( **) 一名,模板工长( **) 一名, 砼工长( **) 一名, 质量员一名( **) , 安全员一名( **) 。( 2) 作业层:选择技术熟练的工人组成一个木工班(组长**, 50人), 一个钢筋班(组长**, 35人),一个砼班(组长**, 30 人), 一个焊工组(组长**, 5人)明确二名电工, 一名水工, 三名焊工专门配合施工, 一个水电预埋班(组长**, 6 人)3.2 模板及支撑方案( 1) 梁、 柱、 墙均采纳组合钢模、 板采纳18MM厚竹胶板。( 2) 梁高大于700mm 时必须设对拉丝杆拉片, 板底模下设支承木枋平铺(@200一道)。( 3) 支撑架采纳Φ48 钢管搭设, 搭设方法见支撑系统工程。在转换层结构未达到要求强度前, 下层结构支撑架必须保留。保证结构自重及施工荷载由下载后可任意编辑三层楼面体系分担。3.3 砼浇筑方案( 1) 转换层施工中砼实行一次性浇筑方案, 留设施工缝来进行施工流水段的作业, 施工缝留设在剪力和弯矩较小处。( 2) 砼采纳资阳宏基商品砼浇筑, 采纳一台砼输送泵同时浇筑, 从沱三桥向银河桥平行推移浇筑砼。3.4 施工进度安排转换层进度安排为40天。其中: 搭架、 支模15天, 钢筋机械连接10天, 钢筋绑扎及焊接1...
