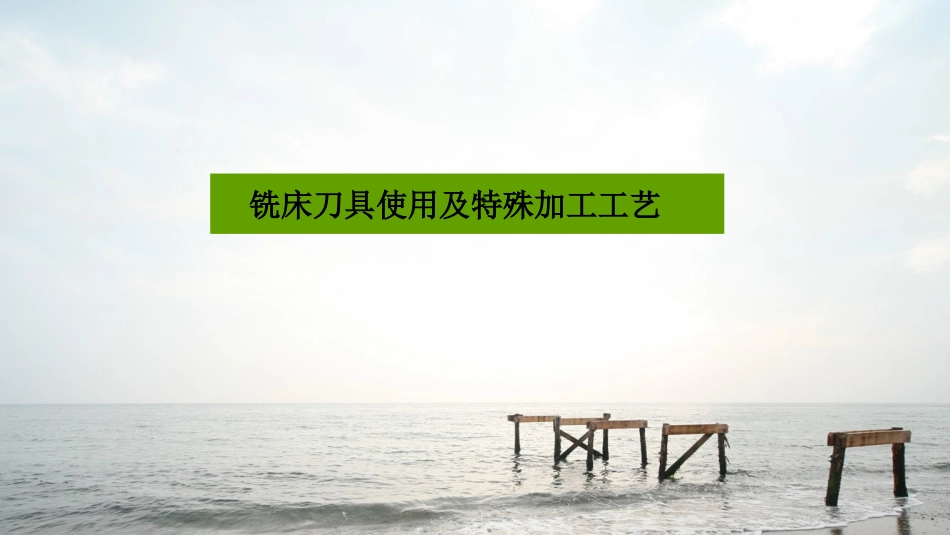

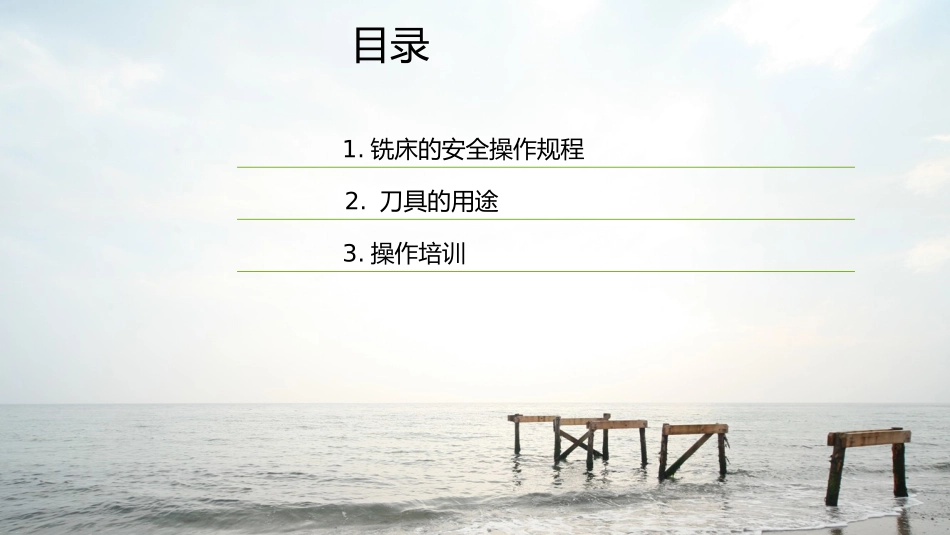

铣床刀具使用及特殊加工工艺目录1.铣床的安全操作规程2.刀具的用途3.操作培训一、铣床的安全操作规程1安全操作规程1.开机前必须认真检查设备的各部位、各手柄、各变速排挡，确保处在合理位置，发现故障应及时修理，严禁带病作业；2.操作者要穿着三紧工服，佩戴安全眼镜，铣铸铁工件要戴口罩，不得带手套操作铣床；3.使用板手时用力方向应避免铣刀，以免板手打滑造成工伤；4.切削时禁止用手摸刀刃和加工部位。测量和检查工件必须停车进行，切削时不准调整工件；5在加工中禁止清除切屑，清除切屑要用毛刷，不可用手抓、用嘴吹。在加工过程中，注意身体的任何部位或衣服不要被外露的旋转零件缠绕；6操作时手必须远离刀具，不允许戴手套进行操作，避免使手或手套被旋转的刀具伤到手指；7.在加工过程中，严禁身体的任何部位进入运动部件的行程范围内立式铣床一、铣床的安全操作规程1安全操作规程1.操作者要穿着三紧工服，佩戴安全眼镜（必要时佩戴面罩），铣铸铁工件要戴口罩，不得带手套操作铣床，避免使手或手套被旋转的刀具伤到手指。2．装拆铣刀要用揩布垫衬，不要用手直接握住铣刀。3.切削时禁止用手摸刀刃和加工部位。测量和检查工件必须停车进行，切削时不准调整工件。4.在加工过程中，注意身体的任何部位或衣服不要被外露的旋转零件缠绕。5．发现机床有故障，应立即停车检查并报告维修部门派人修理。6.清除切屑要用毛刷，不可用手抓、用嘴吹。7.操作者在使用机床时，应注意不要被机床的突出部位磕碰。8.工作台上升时操作者不要将头、手及手臂置于工作台或工件与刀具之间防止挤压。9.使用板手时用力方向应避免铣刀，以免板手打滑造成工伤；10.工作台向靠近床身导轨移动时，操作者不要将身体各部位置于床身垂直导轨与工作台后面之间防止挤压。卧式铣床2二、刀具用途立式铣刀台阶的铣削斜面的铣削2二、刀具用途盘式铣刀铣平面2二、刀具用途立式铣刀键槽的铣削3三、操作步骤1机床启动前的检查①手柄中的手球是否紧固②润滑点的补充油品③工作台移动时要检查紧固螺丝应打开对刀操作步骤①主轴转速调整到30r/min②观察刀具与工件的接触情况③有铁屑产生停止手动进给对刀图示2313三、标准件-螺母的加工1.安装分度头及三爪自定心卡盘2.分度计算n=40/z=40r/63.用螺纹心轴装夹并找正工件4.安装铣刀5.目测对刀6.试铣六角两对面，然后预检六角对边尺寸7.工件反转180º再次铣削六角同一对边再次测量六角对边尺寸8.调整六角长度铣削位置，按六角等分要求分度依次铣削六角9.去毛刺、锐边倒角10.检验铣削加工步骤3三、操作-三爪卡盘三爪卡盘的铣削操作步骤①主轴转速调整到300r/min②分度头每次旋转90º进行平面的铣削加工13三、操作-螺母螺母的铣削操作步骤①主轴转速调整到500r/min②分度头每次旋转60º进行6方的铣削加工23三、检验检验工具--螺纹规检验工具--游标万能角度尺合格谢谢
