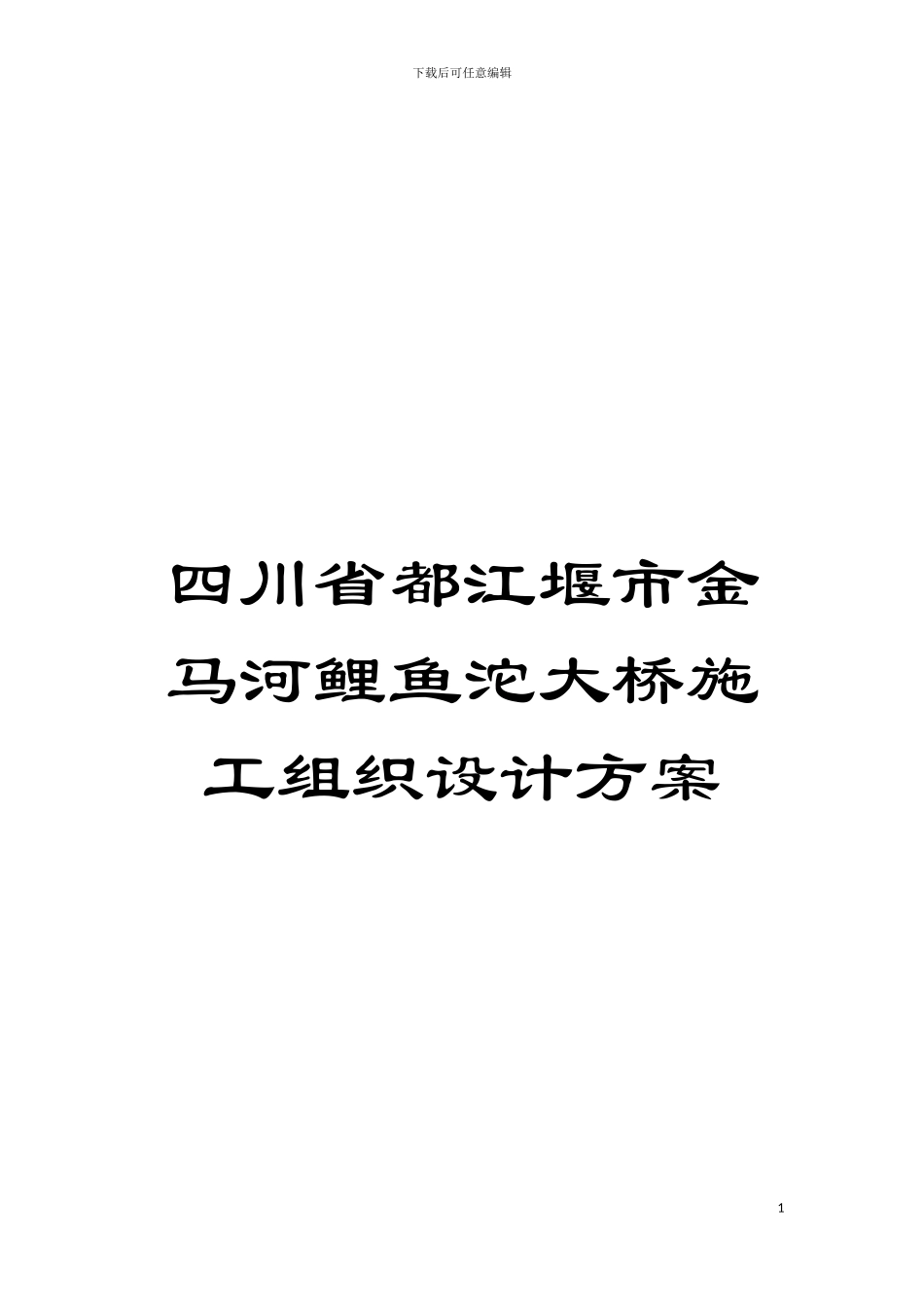

四川省都江堰市金马河鲤鱼沱大桥施工组织设计方案

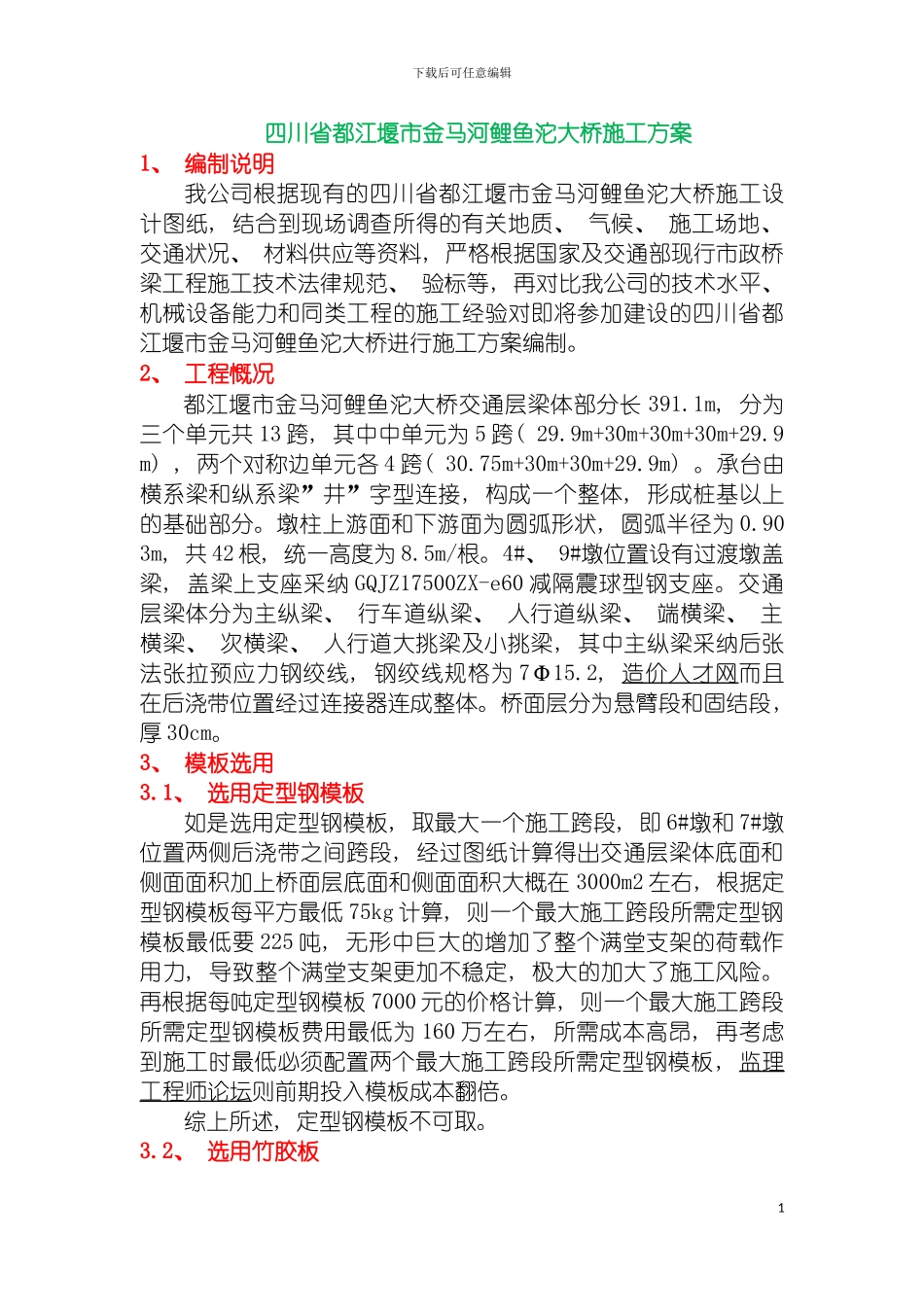

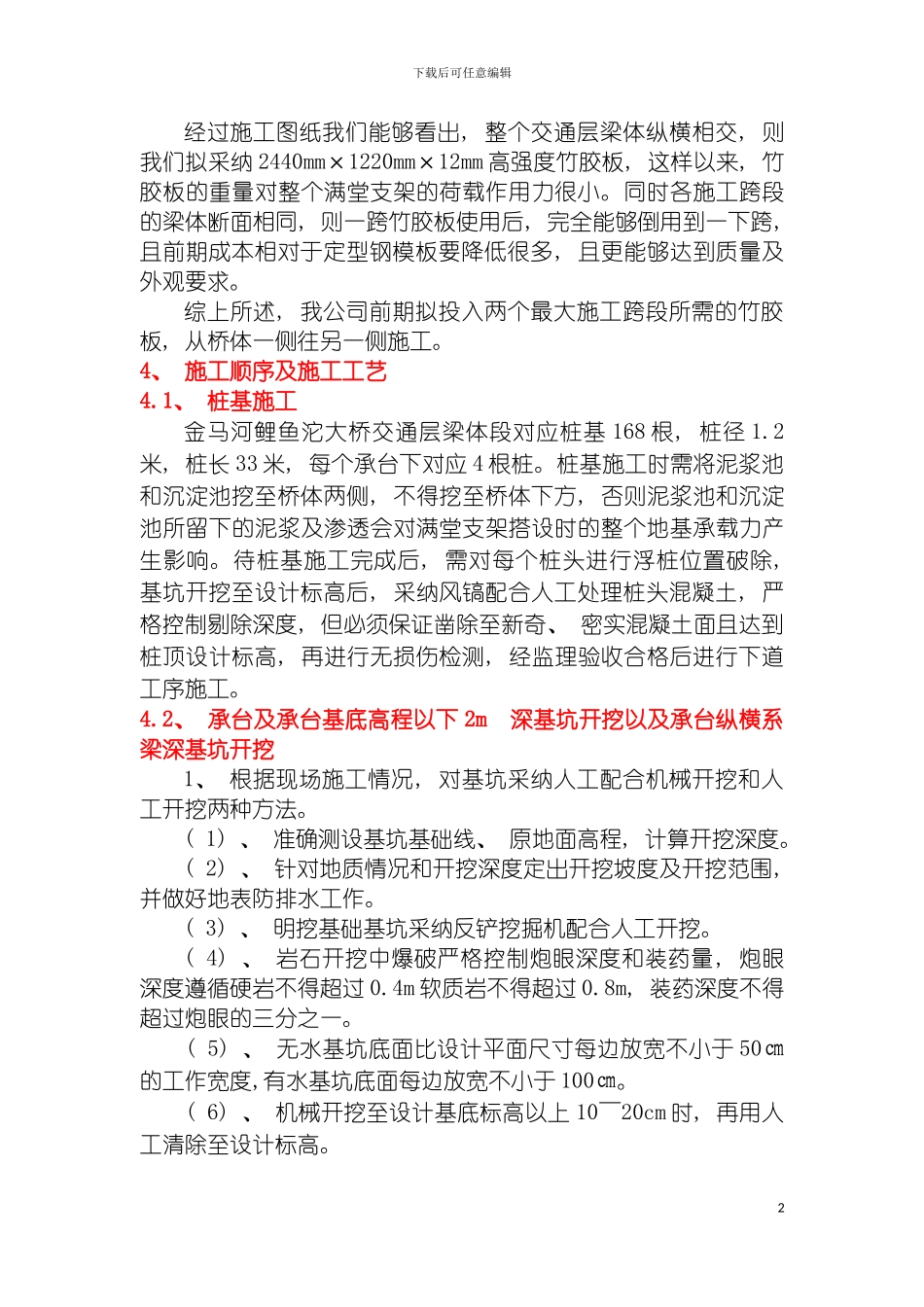

下载后可任意编辑四川省都江堰市金马河鲤鱼沱大桥施工组织设计方案1下载后可任意编辑四川省都江堰市金马河鲤鱼沱大桥施工方案1、 编制说明我公司根据现有的四川省都江堰市金马河鲤鱼沱大桥施工设计图纸, 结合到现场调查所得的有关地质、 气候、 施工场地、 交通状况、 材料供应等资料, 严格根据国家及交通部现行市政桥梁工程施工技术法律规范、 验标等, 再对比我公司的技术水平、 机械设备能力和同类工程的施工经验对即将参加建设的四川省都江堰市金马河鲤鱼沱大桥进行施工方案编制。2、 工程慨况都江堰市金马河鲤鱼沱大桥交通层梁体部分长 391.1m, 分为三个单元共 13 跨, 其中中单元为 5 跨( 29.9m+30m+30m+30m+29.9m) , 两个对称边单元各 4 跨( 30.75m+30m+30m+29.9m) 。承台由横系梁和纵系梁”井”字型连接, 构成一个整体, 形成桩基以上的基础部分。墩柱上游面和下游面为圆弧形状, 圆弧半径为 0.903m, 共 42 根, 统一高度为 8.5m/根。4#、 9#墩位置设有过渡墩盖梁, 盖梁上支座采纳 GQJZ17500ZX-e60 减隔震球型钢支座。交通层梁体分为主纵梁、 行车道纵梁、 人行道纵梁、 端横梁、 主横梁、 次横梁、 人行道大挑梁及小挑梁, 其中主纵梁采纳后张法张拉预应力钢绞线, 钢绞线规格为 7Φ15.2, 造价人才网而且在后浇带位置经过连接器连成整体。桥面层分为悬臂段和固结段, 厚 30cm。3、 模板选用3.1、 选用定型钢模板如是选用定型钢模板, 取最大一个施工跨段, 即 6#墩和 7#墩位置两侧后浇带之间跨段, 经过图纸计算得出交通层梁体底面和侧面面积加上桥面层底面和侧面面积大概在 3000m2 左右, 根据定型钢模板每平方最低 75kg 计算, 则一个最大施工跨段所需定型钢模板最低要 225 吨, 无形中巨大的增加了整个满堂支架的荷载作用力, 导致整个满堂支架更加不稳定, 极大的加大了施工风险。再根据每吨定型钢模板 7000 元的价格计算, 则一个最大施工跨段所需定型钢模板费用最低为 160 万左右, 所需成本高昂, 再考虑到施工时最低必须配置两个最大施工跨段所需定型钢模板, 监理工程师论坛则前期投入模板成本翻倍。综上所述, 定型钢模板不可取。3.2、 选用竹胶板1下载后可任意编辑经过施工图纸我们能够看出, 整个交通层梁体纵横相交, 则我们拟采纳 2440mm×1220mm×12mm 高强度竹胶板, 这样以来, 竹胶板的重量对整个满堂支架的荷载作用力很小。同时各施工跨段的梁体断面相同,...
